FXS и FXO — два типа аналоговых телефонных интерфейсов. Внешне разъёмы могут выглядеть одинаково, но назначение у них разное: FXS предоставляет абоненту аналоговую телефонную линию, а FXO подключается к этой линии как абонентское устройство.
На практике FXS встречается в телефонных станциях, VoIP-шлюзах и абонентских терминалах операторов, а FXO — в аналоговых телефонах, факсах и шлюзах, принимающих внешние аналоговые линии. Поэтому при подборе оборудования важно сначала определить направление подключения, а уже затем количество необходимых портов.
FXS и FXO — главное отличие
| Параметр | FXS | FXO |
|---|---|---|
| Назначение | Предоставляет аналоговый абонентский интерфейс | Подключается к аналоговому абонентскому интерфейсу |
| Что подключается | Аналоговый телефон, факс или другое FXO-устройство | Аналоговая линия оператора или FXS-порт станции |
| Типичная сторона | АТС, FXS-шлюз, ONT или другой абонентский терминал | Телефон, факс, FXO-шлюз |
| Роль | Сторона, предоставляющая телефонную линию | Сторона, принимающая телефонную линию |
| Основное правило | FXS соединяется с FXO | |
Проще запомнить
FXS — сторона телефонной линии, FXO — сторона подключаемого к ней абонентского оборудования.
Что такое FXS-порт
FXS (Foreign Exchange Station) — интерфейс, предоставляющий аналоговую абонентскую линию. Именно к FXS-порту подключают обычный аналоговый телефон, факс или другое устройство с FXO-интерфейсом.
FXS-интерфейс формирует необходимые для работы аналогового абонентского устройства электрические и сигнальные условия линии. В зависимости от оборудования через него обеспечиваются питание абонентского устройства, сигнал вызова и передача телефонной сигнализации.
Где встречаются FXS-порты
- в аналоговых и гибридных телефонных станциях;
- в FXS VoIP-шлюзах;
- в некоторых IP-АТС с аналоговыми абонентскими интерфейсами;
- в ONT и других абонентских терминалах операторов связи.
Если необходимо подключить существующие аналоговые телефоны или факсы к IP-телефонии, используются FXS-шлюзы. Шлюз регистрируется в VoIP-инфраструктуре и предоставляет необходимое количество аналоговых абонентских портов.

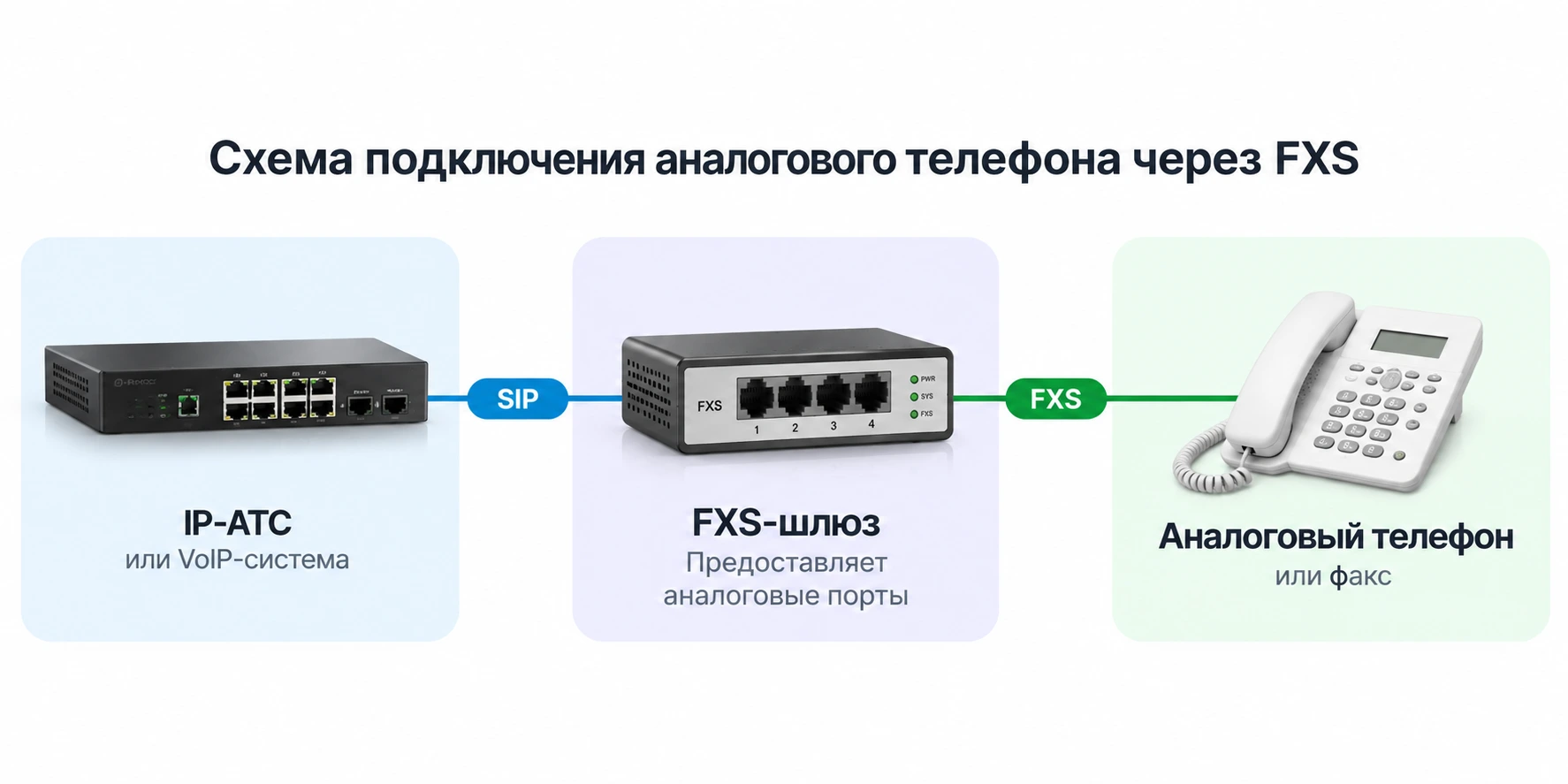

Схема подключения аналогового телефона через FXS
IP-телефония → FXS → аналоговое устройство:
В такой схеме FXS-шлюз находится со стороны телефонной системы, а аналоговый телефон или факс подключается к его FXS-порту своим FXO-интерфейсом.
Нужно подключить аналоговые телефоны к IP-телефонии? Подберите FXS-шлюз по количеству аналоговых портов и требованиям телефонной системы. Посмотреть FXS-шлюзы
Что такое FXO-порт
FXO (Foreign Exchange Office) — интерфейс абонентской стороны аналоговой линии. Он принимает линию от FXS-интерфейса и используется в устройствах, которые должны подключаться к аналоговой телефонной сети.
Обычный аналоговый телефон фактически является FXO-устройством: он подключается к линии, предоставленной FXS-портом телефонной станции, шлюза или оборудования оператора.
Где используются FXO-порты
- в FXO VoIP-шлюзах;
- в телефонных станциях с интерфейсами внешних аналоговых линий;
- в другом оборудовании, которому необходимо принять аналоговую линию.
Если существующую аналоговую линию оператора необходимо подключить к VoIP-системе, применяются FXO-шлюзы.

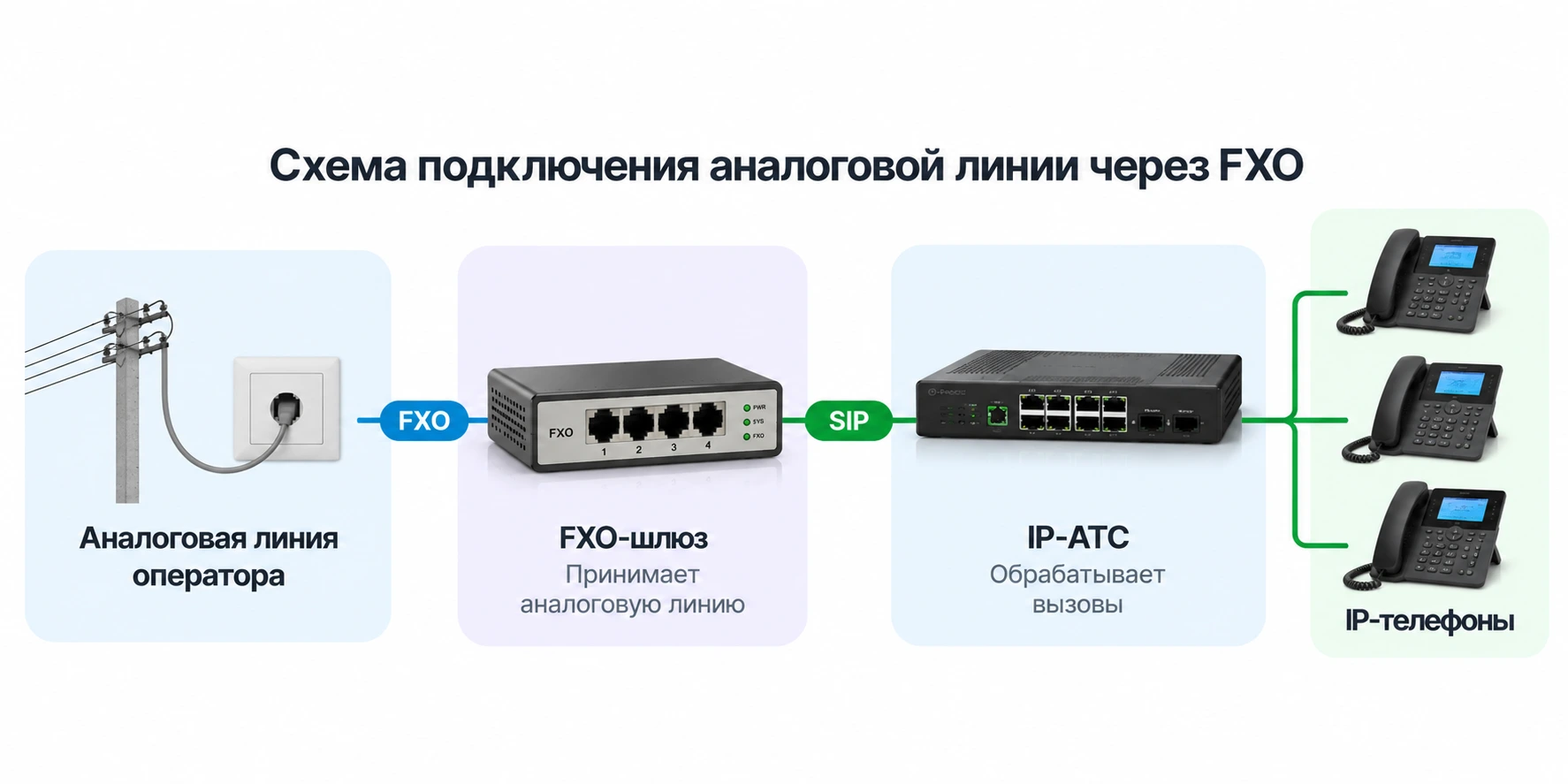

Схема подключения аналоговой линии через FXO
Здесь направление противоположное предыдущей схеме: аналоговая линия уже существует, а FXO-порт шлюза принимает её и обеспечивает сопряжение с VoIP-инфраструктурой.
Нужно подключить аналоговые линии к IP-АТС? Выберите FXO-шлюз по количеству внешних аналоговых линий и требованиям проекта. Посмотреть FXO-шлюзы
Почему FXS подключается к FXO
Основной принцип аналогового телефонного соединения — FXS ↔ FXO. Один интерфейс предоставляет линию, второй её принимает.
| Что необходимо соединить | Со стороны линии | Со стороны устройства |
|---|---|---|
| АТС → аналоговый телефон | FXS | FXO |
| FXS-шлюз → аналоговый телефон | FXS | FXO |
| ONT → аналоговый телефон | FXS | FXO |
| Аналоговая линия → VoIP-шлюз | FXS | FXO |
Практическое правило:
если нужно подключить аналоговый телефон к VoIP — обычно требуется FXS. Если нужно завести существующую аналоговую линию в VoIP — требуется FXO.
Что означает FXS-порт на модеме или ONT
На абонентском терминале оператора связи может присутствовать разъём TEL, PHONE или FXS. Такой порт предназначен для подключения обычного аналогового телефона и предоставляет ему аналоговый телефонный интерфейс.
При этом сам оператор может передавать телефонию до терминала по IP-сети. Преобразование происходит внутри ONT или другого абонентского оборудования, а пользователь получает на FXS-порту привычный аналоговый интерфейс для телефона.
Важно:
FXS-порт на ONT или терминале — это не Ethernet-порт и не прямой SIP-интерфейс для IP-телефона. К нему подключается совместимое аналоговое абонентское устройство.
FXS- и FXO-шлюзы в VoIP-телефонии
VoIP-шлюзы используются для сопряжения IP-телефонии с аналоговыми линиями и устройствами. Тип шлюза выбирается не по принципу «какой лучше», а по тому, какую сторону аналогового соединения необходимо реализовать.
Когда нужен FXS-шлюз
FXS-шлюз нужен, когда IP-телефонная система должна предоставить аналоговые порты для существующего оборудования. Типичные примеры — аналоговые телефоны и факсимильные аппараты.
Когда нужен FXO-шлюз
FXO-шлюз применяется, когда в IP-телефонию необходимо завести существующие аналоговые линии. Количество FXO-портов выбирают исходя из количества линий, которые требуется подключить.
Можно ли использовать FXS вместо FXO?
Нет. Это интерфейсы с разными функциями. Наличие одинакового физического разъёма не делает их взаимозаменяемыми. При выборе шлюза необходимо определить, требуется предоставить аналоговый абонентский интерфейс или принять существующую аналоговую линию.
Как понять, какой VoIP-шлюз нужен
| Задача | Что требуется |
|---|---|
| Подключить аналоговые телефоны к IP-телефонии | FXS-шлюз |
| Подключить факс к VoIP-системе | FXS-интерфейс и проверка совместимости оборудования и используемого сценария передачи факса |
| Подключить аналоговые линии оператора к IP-АТС | FXO-шлюз |
| Подключить телефон к FXS-порту ONT | Обычный совместимый аналоговый телефон |
| Перейти полностью на SIP без аналоговых устройств и линий | FXS/FXO-шлюз может не потребоваться |
Перед покупкой шлюза необходимо определить не только тип интерфейса, но и количество портов, совместимость с используемой телефонной платформой, поддерживаемые протоколы и функции, необходимые для конкретной схемы.
Частые ошибки при работе с FXS и FXO
Путать назначение портов из-за одинакового разъёма
Физически интерфейсы могут использовать одинаковый тип телефонного разъёма, но электрическая и функциональная роль FXS и FXO различается.
Покупать FXS-шлюз для подключения внешней аналоговой линии
Для приёма аналоговой линии со стороны оператора нужен FXO-интерфейс. FXS предназначен для предоставления абонентского интерфейса телефону или другому FXO-устройству.
Покупать FXO-шлюз для аналоговых телефонов
Аналоговый телефон сам находится на FXO-стороне соединения. Чтобы предоставить ему телефонную линию со стороны VoIP-системы, необходим FXS-интерфейс.
Ориентироваться только на количество портов
Количество FXS или FXO-портов — только один параметр. Перед выбором необходимо проверить характеристики конкретного шлюза, совместимость с телефонной системой и требования проекта.
Считать, что шлюз нужен любой IP-телефонии
Если используются SIP-транки и IP-телефоны, а аналоговых линий и устройств в системе нет, FXS- или FXO-шлюз может вообще не потребоваться.
FXS или FXO: короткий чек-лист
- Нужно подключить аналоговый телефон? Ищем FXS.
- Нужно подключить аналоговый факс? Обычно требуется FXS.
- Нужно принять аналоговую линию оператора? Ищем FXO.
- На ONT есть FXS/TEL/PHONE? К нему подключается аналоговое абонентское устройство.
- Используются только SIP и IP-телефоны? Аналоговый шлюз может не понадобиться.
Не уверены, какой VoIP-шлюз нужен? Сообщите, что необходимо подключить: аналоговые телефоны, факсы или внешние телефонные линии. Поможем определить тип интерфейса, количество портов и подобрать совместимое оборудование. Получить консультацию
FXS и FXO: ответы на частые вопросы
FXS — это интерфейс, который предоставляет аналоговую телефонную линию абонентскому устройству. К FXS-порту можно подключить совместимый аналоговый телефон, факс или другое устройство с FXO-интерфейсом.
FXO — интерфейс устройства, которое подключается к аналоговой телефонной линии. FXO-порты используются, например, в шлюзах для подключения существующих аналоговых линий к VoIP-системе.
FXS предоставляет аналоговый абонентский интерфейс, а FXO подключается к нему. Поэтому в обычной схеме FXS соединяется с FXO: например, FXS-порт шлюза подключается к FXO-интерфейсу аналогового телефона.
Со стороны телефонной системы нужен FXS-порт. Сам аналоговый телефон находится на FXO-стороне соединения и подключается к предоставленному FXS-интерфейсу.
Для приёма существующей аналоговой линии используется FXO-интерфейс. Обычно для этого применяют FXO VoIP-шлюз или соответствующий FXO-интерфейс телефонной станции.
FXS-порт на абонентском терминале предоставляет аналоговый телефонный интерфейс. Обычно к разъёму TEL, PHONE или FXS подключают совместимый аналоговый телефон. Это не Ethernet-порт для IP-телефона.
В штатной схеме аналогового абонентского соединения FXS предназначен для подключения к FXO. Два FXS-интерфейса выполняют одну и ту же сторону функции и не являются заменой соединению FXS–FXO.
Если внешние соединения работают по SIP, используются IP-телефоны или программные клиенты и в системе нет аналоговых линий или устройств, отдельный FXS/FXO-шлюз обычно не требуется.
