Инвертор и аккумулятор для резервного питания: как рассчитать мощность и время работы

Инвертор и аккумулятор нельзя подбирать по двум цифрам на корпусе — мощности в ваттах и ёмкости в ампер-часах. Система может выглядеть достаточной по расчёту, но отключаться при запуске насоса, холодильника или другого оборудования, либо обеспечивать заметно меньшее время автономной работы, чем ожидалось.

Причина в том, что при расчёте одновременно нужно учитывать рабочую и пиковую мощность нагрузки, напряжение аккумуляторной системы, ток со стороны DC, КПД инвертора, допустимый режим разряда АКБ и требования подключаемого оборудования к форме выходного напряжения.

Ниже разберём расчёт по шагам: как определить необходимую мощность инвертора, что меняется при 12, 24 и 48 В, какой ток фактически проходит со стороны аккумуляторов и как оценить время автономной работы без завышенных ожиданий.

Что именно нужно рассчитать

Система резервного питания состоит как минимум из трёх взаимосвязанных частей:

• нагрузка — оборудование, которое должно продолжать работать;
• инвертор — преобразует постоянное напряжение аккумуляторной системы в переменное 220 В;
• аккумулятор или батарейная сборка — определяет доступный запас энергии.

Ошибка в расчёте любого из этих элементов влияет на всю систему.

Можно купить аккумулятор большой ёмкости, но получить отключение при запуске насоса из-за недостаточной пиковой мощности инвертора. Или выбрать мощный инвертор и недооценить ток, который он будет потреблять со стороны 12-вольтовой батареи.

Сначала определяем реальную мощность нагрузки

Для начала нужно понять, какие устройства должны работать при отсутствии электричества и какие из них могут включаться одновременно.

При расчёте важно разделять три параметра:

Для роутера, сетевого терминала или большинства электронных устройств рабочее потребление обычно является основным параметром расчёта.

С холодильником, насосом, компрессором и оборудованием с электродвигателем ситуация сложнее: при запуске нагрузка может кратковременно отличаться от установившегося режима.

Универсального коэффициента пускового тока для всех устройств не существует. Нельзя просто взять мощность любого насоса и автоматически умножить её на три, пять или десять.

Нужно смотреть документацию производителя, характеристики конкретного двигателя либо измерять фактический пуск.

Почему мощность нагрузки 1000 Вт не означает ток 4,5 А от аккумулятора

На стороне 220 В ток действительно может быть относительно небольшим. Но аккумуляторная система работает при значительно меньшем напряжении, поэтому для передачи той же мощности через DC-цепь требуется гораздо больший ток.

В упрощённом виде:

I ≈ P / (U × η)

и

• I — ток со стороны аккумулятора;
• P — мощность нагрузки;
• U — напряжение DC-системы;
• η — КПД инвертора.

Если сначала не учитывать потери, нагрузка 1000 Вт потребует:

Это идеализированный расчёт. Реальный ток будет выше из-за потерь в инверторе и других элементах цепи.

Например, если для расчёта условно принять КПД 90%, для нагрузки 1000 Вт в системе 12 В получим:

I ≈ 1000 / (12 × 0,9) ≈ 93 А.

Именно поэтому высокая мощность при низком напряжении DC предъявляет серьёзные требования к аккумулятору, соединениям, кабельной линии и защите.

Ошибка здесь приводит не только к дополнительным потерям: падение напряжения на DC-стороне может заставить инвертор отключиться раньше, чем аккумулятор действительно исчерпает запас энергии.

Для подбора оборудования по напряжению существующей DC-системы можно посмотреть инверторы 12, 24 и 48 В в 220 В.

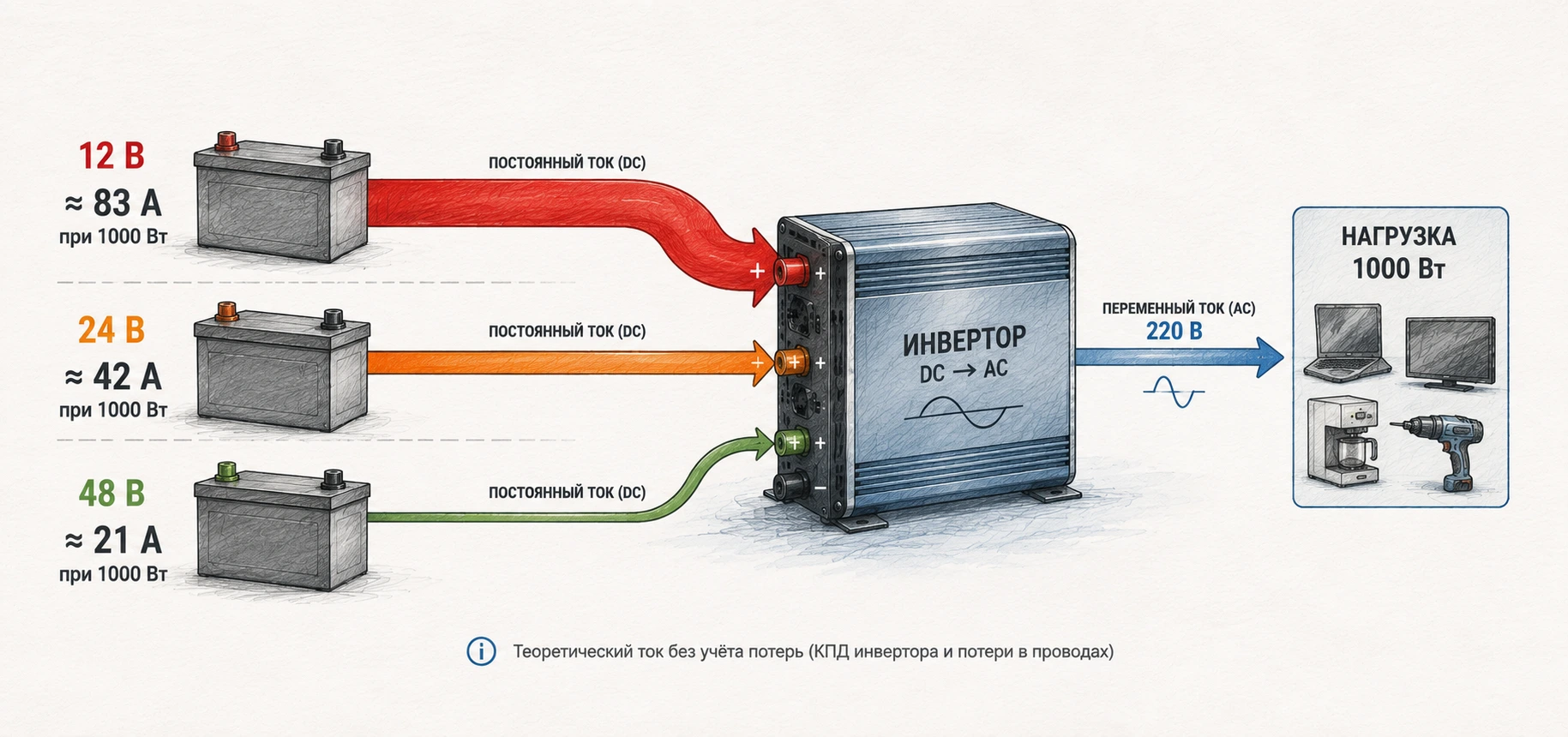

Инвертор 12, 24 или 48 В: что меняется на практике

Напряжение инвертора выбирают не по принципу «чем мощнее нагрузка, тем больше вольт», а в соответствии с напряжением аккумулятора, батарейной сборки или другой DC-системы.

Инвертор с входом 12 В предназначен для совместимого источника 12 В, модель 24 В — для 24-вольтовой системы, а 48-вольтовая модель — для системы 48 В.

При этом из предыдущего расчёта видно важное инженерное следствие: при одинаковой передаваемой мощности увеличение напряжения DC уменьшает рабочий ток.

Это влияет на:

• токи в аккумуляторной цепи;
• потери на сопротивлении;
• падение напряжения;
• нагрев соединений;
• требования к кабелю и коммутационной аппаратуре;
• конфигурацию батарейной системы.

Но отсюда не следует универсальное правило вроде «до 1 кВт нужно 12 В, выше — обязательно 24 В». Границы зависят от конструкции конкретного инвертора, параметров батарейной системы, токов, длины соединений и требований проекта.

Если система уже построена на 12 В, логично рассматривать инверторы для 12-вольтовой DC-системы. Для других конфигураций необходимо выбирать модель с соответствующим входным напряжением.

Чистая или модифицированная синусоида

Ещё один параметр, который нельзя оценивать только по мощности, — форма выходного напряжения.

Инвертор с чистой синусоидой формирует сигнал, близкий по форме к синусоидальному напряжению электрической сети. У моделей с модифицированной синусоидой форма сигнала отличается и может быть ступенчатой.

Для части нагрузок это не представляет принципиальной проблемы. Для других форма напряжения может влиять на работу двигателя, трансформатора, блока питания, автоматики или другого электронного узла.

Особенно внимательно совместимость стоит проверять для:

• циркуляционных насосов;
• холодильников и компрессорной техники;
• оборудования с электродвигателями;
• трансформаторных источников питания;
• котельной автоматики;
• чувствительного электронного оборудования.

При этом утверждение «любому устройству обязательно нужен только чистый синус» тоже некорректно. Требования определяются конкретной нагрузкой и рекомендациями её производителя.

Как рассчитать время работы инвертора от аккумулятора

Самый простой ориентир для оценки запаса энергии аккумулятора:

E = U × C

где U — напряжение, а C — ёмкость аккумулятора в ампер-часах.

Например:

12 В × 100 А·ч = 1200 Вт·ч.

Но 1200 Вт·ч — это ещё не готовая цифра автономности. Для приближённого инженерного расчёта удобнее использовать:

T ≈ (U × C × η × K) / P

где:

• T — ориентировочное время работы в часах;
• U — номинальное напряжение аккумуляторной системы;
• C — ёмкость в А·ч;
• η — принятый для расчёта КПД инвертора;
• K — доля ёмкости, которую мы принимаем доступной в конкретном режиме;
• P — фактическая мощность нагрузки.

Пример: аккумулятор 12 В 100 А·ч и нагрузка 200 Вт

Предположим исключительно для примера, что в проектном расчёте принято:

• КПД преобразования — 90%;
• используемая доля номинального запаса энергии — 50%;
• нагрузка — постоянные 200 Вт.

Получаем:

T ≈ (12 × 100 × 0,9 × 0,5) / 200 = 2,7 часа.

Эти 2,7 часа — расчётная оценка, а не гарантированная автономность. Коэффициент 0,5 в примере также не является универсальным параметром для всех аккумуляторов: допустимую глубину разряда и режим эксплуатации нужно определять по типу и характеристикам конкретной АКБ.

Почему расчётное время работы инвертора отличается от реального

Даже хороший расчёт не способен с точностью до минуты предсказать работу реальной системы. На доступный запас энергии одновременно влияют несколько факторов.

• КПД инвертора. Часть энергии теряется при преобразовании.
• Собственное потребление. Инвертор расходует энергию и на свою работу.
• Тип аккумулятора. Разные технологии имеют разные характеристики разряда и допустимые режимы эксплуатации.
• Глубина разряда. Не всегда рационально или допустимо использовать всю номинальную ёмкость батареи.
• Разрядный ток. Особенно для свинцово-кислотных аккумуляторов фактически доступная ёмкость зависит от режима разряда.
• Температура. Она влияет на электрохимические процессы и доступную ёмкость.
• Возраст аккумулятора. По мере эксплуатации фактическая ёмкость снижается.
• Характер нагрузки. Реальное оборудование редко потребляет абсолютно постоянную мощность.

При построении системы отдельно необходимо подобрать аккумуляторы для резервного питания с подходящим напряжением, ёмкостью и допустимым режимом разряда.

Поэтому правильнее говорить не «этот аккумулятор проработает 3 часа», а «при заданных исходных параметрах расчётная автономность составляет около 3 часов, после чего результат нужно проверить с учётом характеристик конкретной батареи и нагрузки».

Практический пример №1: роутер, ONU и видеонаблюдение

Для электронного оборудования без электродвигателей расчёт обычно начинается с фактической суммарной мощности всех устройств, которые должны работать от резерва одновременно.

Допустим, измеренное или рассчитанное по документации суммарное потребление роутера, оптического терминала, регистратора и камер составляет 80 Вт. Это не характеристика конкретного комплекта, а пример для понимания расчёта.

Для системы 12 В при условном КПД инвертора 90%:

I ≈ 80 / (12 × 0,9) ≈ 7,4 А.

Если используется аккумулятор 12 В 100 А·ч и для расчёта принята доступная доля энергии 50%:

T ≈ (12 × 100 × 0,9 × 0,5) / 80 ≈ 6,75 часа.

Перед окончательным подбором нужно добавить собственное потребление инвертора и убедиться, что все устройства действительно работают одновременно с принятой мощностью.

Практический пример №2: газовый котёл и циркуляционный насос

Для котельного оборудования одного расчёта ватт недостаточно. Помимо потребляемой мощности необходимо проверить форму выходного напряжения, требования автоматики котла и пусковые характеристики циркуляционного насоса.

Предположим, что фактически измеренная рабочая нагрузка всей системы составляет 180 Вт.

При системе 12 В и принятом для примера КПД 90%:

I ≈ 180 / (12 × 0,9) ≈ 16,7 А.

Расчёт автономности для аккумулятора 100 А·ч при условно принятом K = 0,5:

T ≈ (12 × 100 × 0,9 × 0,5) / 180 ≈ 3 часа.

Но выбрать инвертор «на 180 Вт» по этой цифре нельзя. Необходимо отдельно убедиться, что его номинальная мощность достаточна для длительной работы, а допустимая кратковременная нагрузка позволяет запустить насос.

Требуемую пиковую мощность следует брать из характеристик оборудования, а не из универсального коэффициента.

Практический пример №3: холодильник или насос

Нагрузка с компрессором или электродвигателем — классический случай, когда система, нормальная по расчётной рабочей мощности, может не запуститься.

Допустим, после запуска устройство потребляет 150 Вт.

Для системы 12 В при КПД 90% рабочий ток со стороны батареи составит примерно:

I ≈ 150 / (12 × 0,9) ≈ 13,9 А.

Однако эта цифра ничего не говорит о том, сможет ли инвертор пережить момент запуска компрессора или двигателя.

Перед подбором нужно узнать:

1. рабочую мощность оборудования;
2. максимальную или пусковую мощность по документации либо измерениям;
3. длительность пускового режима;
4. требования к форме питающего напряжения;
5. пиковую способность конкретного инвертора.

Если при включении холодильника или насоса инвертор сразу уходит в защиту, это ещё не означает, что аккумулятор «слабый».

Причиной может быть недостаточная пиковая мощность преобразователя, просадка напряжения батареи под нагрузкой, недостаточное сечение или плохой контакт в DC-цепи либо сочетание нескольких факторов.

Что проверить перед выбором инвертора

Типовые ошибки при расчёте резервного питания

Считать только ватт-часы аккумулятора

Формула 12 В × 100 А·ч = 1200 Вт·ч полезна как отправная точка, но не учитывает потери и реально доступную ёмкость.

Подбирать инвертор только по рабочей мощности

Для нагрузки с двигателем или компрессором необходимо проверять пиковый режим. Инвертор может нормально работать после запуска, но отключаться именно в момент включения оборудования.

Игнорировать ток на DC-стороне

1000 Вт при 220 В и 1000 Вт при питании инвертора от аккумулятора 12 В — это одна и та же мощность, но совершенно разные токи в отдельных частях системы.

Выбирать 12, 24 или 48 В только по мощности

Первичен номинал существующей или проектируемой DC-системы. Более высокое напряжение действительно уменьшает ток при той же мощности, но переход на другое напряжение требует соответствующей конфигурации всей аккумуляторной части.

Считать расчётное время гарантированным

Реальная автономность зависит от батареи, температуры, нагрузки, состояния АКБ, КПД системы и других факторов. Расчёт нужен для проектирования, а не для обещания результата с точностью до минуты.

Как рассчитать систему от требуемого времени автономии

Задачу можно решить и в обратную сторону. Если известны нагрузка и необходимое время работы, из базовой формулы можно оценить требуемую ёмкость аккумуляторной системы:

C ≈ (P × T) / (U × η × K)

Например, необходимо поддерживать нагрузку 200 Вт в течение 4 часов. Для условной системы 12 В примем для предварительного расчёта КПД 90% и K = 0,5:

C ≈ (200 × 4) / (12 × 0,9 × 0,5) ≈ 148 А·ч.

Это означает не то, что нужно автоматически покупать аккумулятор ровно 150 А·ч, а то, что расчёт вывел нас в соответствующий диапазон запаса энергии. Далее необходимо проверить характеристики конкретной батареи, допустимый режим разряда, ток нагрузки и совместимость с системой зарядки.

При большей мощности нагрузки имеет смысл одновременно проверить, насколько рационально строить систему именно на выбранном DC-напряжении, поскольку ток на стороне аккумуляторов может стать значительным.

Что подготовить перед подбором оборудования

Чтобы не подбирать систему «по ощущениям», достаточно заранее собрать несколько исходных данных:

• перечень оборудования, которое действительно должно работать при отключении сети;
• его фактическую или паспортную рабочую мощность;
• пусковые характеристики оборудования с двигателями и компрессорами;
• необходимое время автономной работы;
• напряжение существующей аккумуляторной или DC-системы, если она уже есть;
• тип и параметры имеющихся аккумуляторов;
• требования оборудования к форме выходного напряжения.

После этого можно отдельно рассчитать рабочую и пиковую мощность инвертора, ток со стороны аккумуляторов и требуемый запас энергии. Такой подход намного надёжнее подбора системы только по надписи «1000 Вт» на корпусе преобразователя или «100 А·ч» на аккумуляторе.
