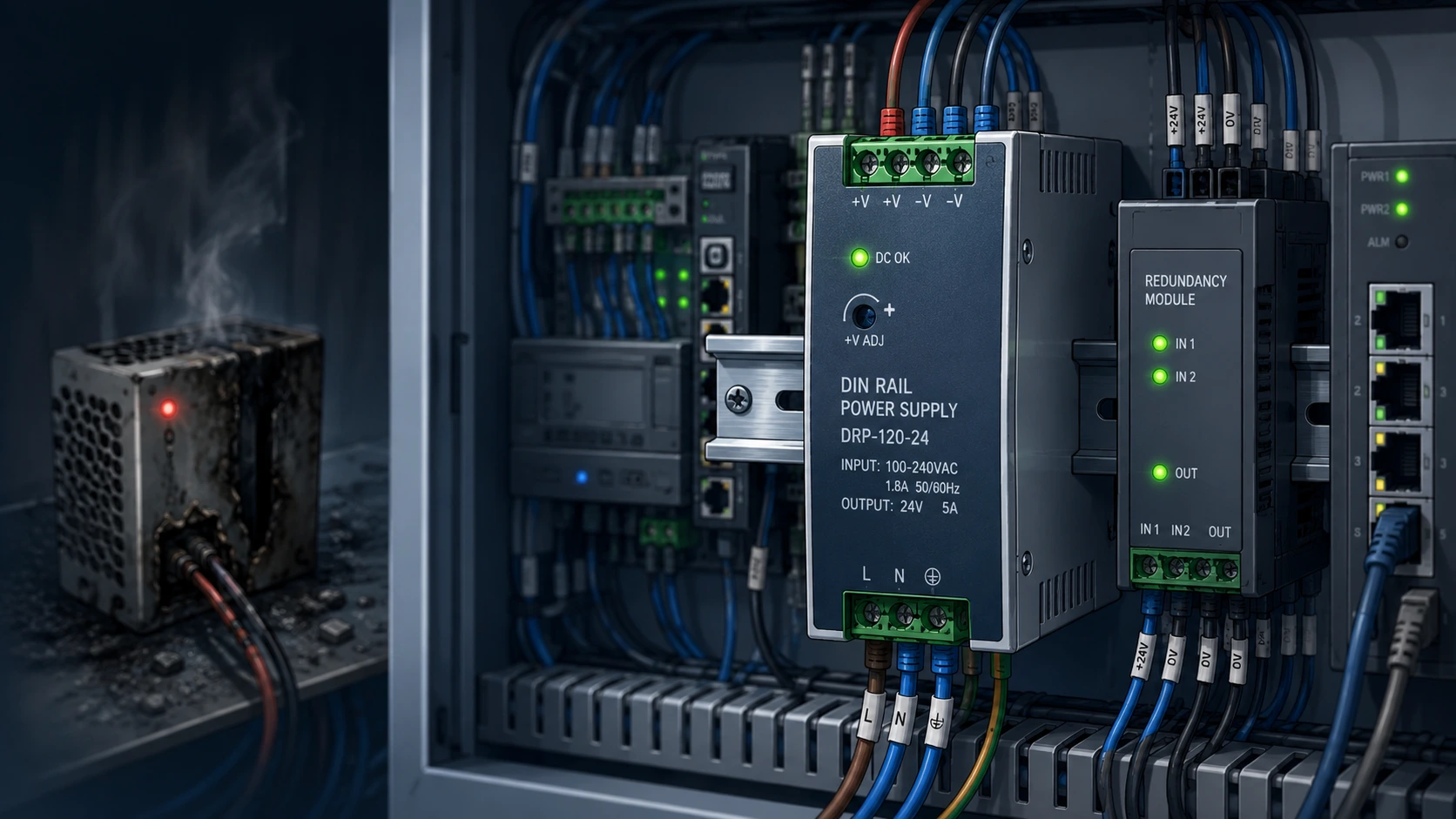

Почему блоки питания перегреваются и выходят из строя

Блок питания часто остаётся незаметной частью системы до тех пор, пока не начинаются сбои. Камеры перезагружаются, контроллер доступа периодически отключается, связь пропадает под нагрузкой, а напряжение на выходе источника питания оказывается ниже ожидаемого.

Причина не всегда в самом подключённом оборудовании. Перегрузка, высокая температура внутри шкафа, недостаточная вентиляция, неподходящий режим эксплуатации или деградация компонентов способны сделать даже исправную на первый взгляд систему нестабильной.

Разберём, почему блоки питания перегреваются и выходят из строя, как проявляется работа на пределе и какие параметры нужно проверять в документации, прежде чем менять камеры, контроллеры или другое оборудование.

Какие симптомы указывают на проблему с блоком питания

Неисправность или неправильный подбор источника питания не всегда приводит к мгновенному полному отказу. Гораздо чаще система начинает работать нестабильно.

Типичные признаки:

• оборудование периодически перезагружается;
• сбои возникают именно при росте нагрузки;
• выходное напряжение заметно снижается под нагрузкой;
• корпус блока питания или пространство вокруг него сильно нагреваются;
• система работает стабильно после включения, но начинает сбоить через некоторое время;
• появляются ошибки питания у контроллеров, камер или исполнительных устройств;
• одинаковая нагрузка работает нестабильно только в жарком шкафу или помещении.

Каждый такой симптом сам по себе ещё не доказывает неисправность блока питания, но питание необходимо проверить до замены основного оборудования.

Почему блок питания перегревается

Нагрев источника питания сам по себе является нормальным: часть входной энергии неизбежно превращается в тепло. Проблема начинается, когда температура выходит за условия, предусмотренные производителем, или когда источник длительно работает близко к пределу своих возможностей.

Работа близко к максимальной нагрузке

Чем выше выходная мощность, тем больше тепла должен отвести источник питания. Если блок постоянно работает близко к максимальному току, любое кратковременное увеличение нагрузки может перевести его в режим перегрузки или ограничения тока.

При этом ориентироваться только на номинальную мощность недостаточно: необходимо учитывать условия, при которых производитель разрешает её использовать.

Высокая температура внутри шкафа

Температура воздуха рядом с источником питания может быть значительно выше температуры помещения. В закрытом шкафу дополнительное тепло выделяют коммутаторы, контроллеры, преобразователи, зарядные устройства и другое оборудование.

Для промышленных блоков питания производители часто публикуют derating curve — график, показывающий, какую долю номинальной мощности допустимо использовать при повышении температуры.

Если по datasheet после определённой температуры начинается derating, источник уже нельзя считать способным постоянно отдавать 100% номинальной мощности в этих условиях.

Недостаточная вентиляция и неправильный монтаж

Даже качественный источник питания может перегреваться, если нарушены требования к монтажному положению или необходимым зазорам для охлаждения.

Перед установкой нужно проверять инструкцию конкретной модели: допустимое монтажное положение, расстояния сверху и снизу, возможность установки устройств вплотную друг к другу и требования к вентиляции.

Старение компонентов

Электронные компоненты со временем изменяют свои характеристики. Особенно чувствительны к повышенной температуре электролитические конденсаторы. Поэтому длительная эксплуатация в перегретом шкафу может сокращать ресурс блока питания даже тогда, когда он формально не перегружен.

Почему напряжение проседает под нагрузкой

Если без нагрузки источник показывает нормальное напряжение, а после подключения оборудования напряжение заметно снижается, необходимо проверить режим работы блока питания.

Возможные причины:

• нагрузка превышает допустимый выходной ток;
• источник вошёл в режим ограничения тока;
• есть значительные потери напряжения на кабеле или соединениях;
• слишком большое расстояние до потребителя при недостаточном сечении проводника;
• имеется неисправность самого источника питания;
• нагрузка имеет кратковременное потребление выше ожидаемого.

Поэтому измерять напряжение полезно не только непосредственно на выходных клеммах источника, но и на входе самого потребителя.

Например, блок может исправно выдавать 24 В, но из-за длинной линии и недостаточного сечения до оборудования доходит уже существенно меньше.

Что происходит при перегрузке блока питания

Поведение источника питания при перегрузке зависит от его схемотехники и алгоритмов защиты.

Разные модели могут:

• ограничивать выходной ток;
• переходить в циклический режим запуска и отключения — hiccup mode;
• снижать выходное напряжение;
• полностью отключать выход до устранения перегрузки;
• требовать повторного включения питания после срабатывания защиты.

Поэтому нельзя утверждать, что любой блок питания при перегрузке обязательно «выключится» или, наоборот, просто продолжит работу с меньшим напряжением.

Тип защиты и способ восстановления всегда нужно смотреть в datasheet конкретной модели.

Почему кратковременные пики нагрузки тоже важны

Среднее потребление оборудования может быть значительно ниже кратковременного максимума.

Это особенно важно для систем, где одновременно могут включаться:

• электромагнитные и электромеханические замки;
• исполнительные механизмы;
• ИК-подсветка камер;
• реле, приводы и клапаны;
• другие нагрузки с выраженным переходным режимом.

Если источник выбран почти без резерва, система может работать нормально большую часть времени и давать сбой только в момент включения дополнительной нагрузки.

Чем опасны пульсации и нестабильное DC-питание

Помимо номинального выходного напряжения в характеристиках блока питания может указываться уровень ripple and noise — пульсаций и высокочастотных составляющих на выходе.

Для части электронной нагрузки качество DC-питания имеет значение не меньше, чем сама цифра 12, 24 или 48 В.

Повышенные пульсации или нестабильность питания могут проявляться как:

• периодические ошибки электроники;
• нестабильная работа чувствительных контроллеров;
• помехи в аналоговых цепях;
• ложные сбои при повышенной нагрузке.

Допустимые значения должны сравниваться с требованиями подключаемого оборудования и данными производителя источника питания.

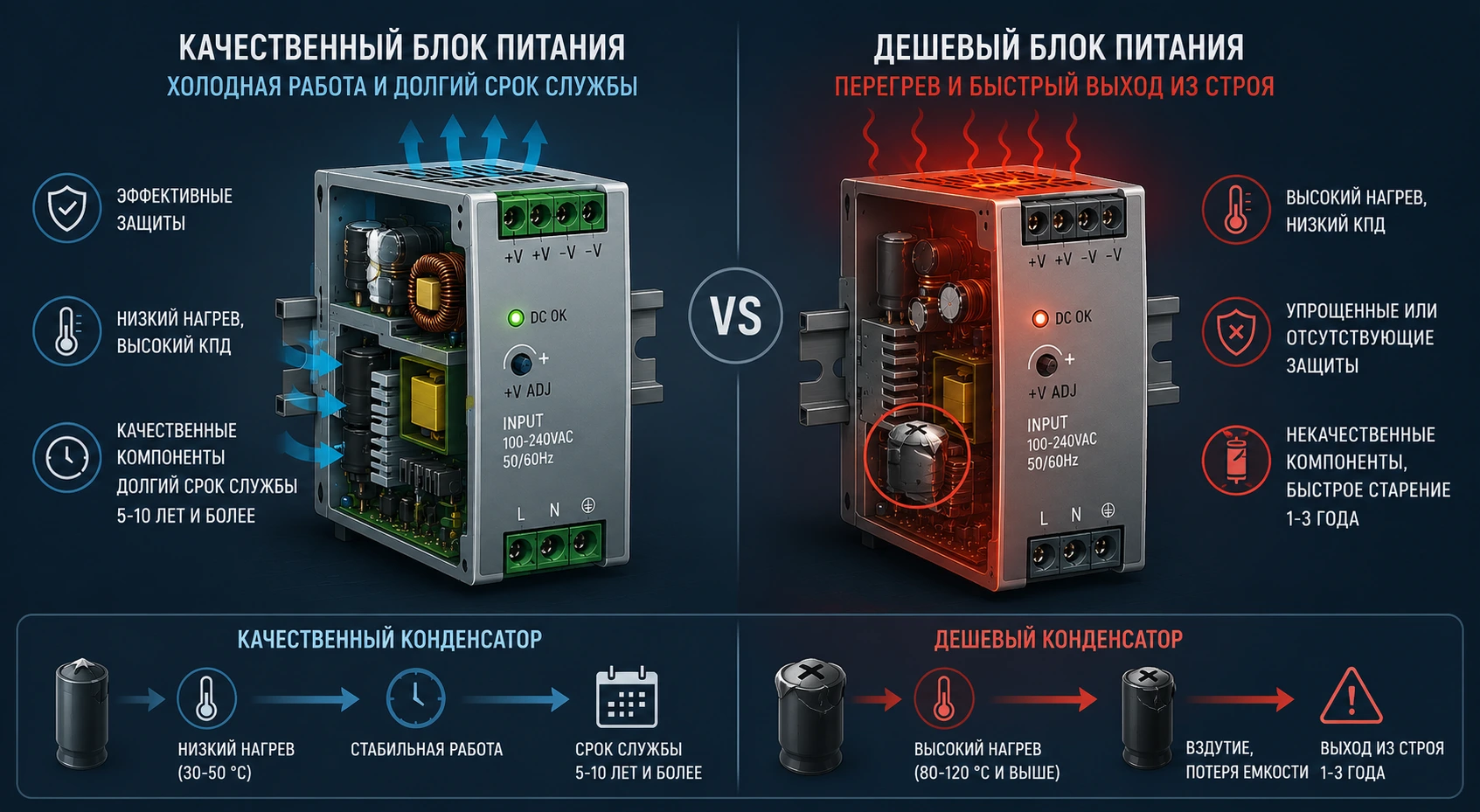

Почему дешёвый блок питания не всегда оказывается дешевле

Цена источника питания — только небольшая часть стоимости профессиональной системы.

Если отказ блока приводит к остановке проходной, отключению камер, потере связи или простою автоматики, реальные расходы могут включать:

• выезд инженера на объект;
• диагностику оборудования;
• временный простой системы;
• повторный монтаж;
• замену ошибочно подозреваемого оборудования;
• потерю времени сотрудников или обслуживающей организации.

Поэтому дешевле не всегда означает экономичнее. Но и само по себе высокое ценовое позиционирование не гарантирует надёжность.

Оценивать нужно конкретные технические характеристики, условия эксплуатации и документацию производителя.

DIN-рейка сама по себе не гарантирует качество блока питания

DIN-рейка — это способ монтажа, а не показатель класса надёжности.

На DIN-рейку выпускаются как простые источники питания, так и промышленные модели с широким температурным диапазоном, мониторингом, резервированием и расширенным набором защит.

Поэтому сравнивать источники по принципу «обычный блок плохой, DIN-блок хороший» технически неправильно.

Правильнее смотреть, насколько конкретная модель соответствует задаче:

• выходному напряжению и току;
• температурным условиям;
• режиму непрерывной работы;
• требованиям нагрузки;
• условиям установки;
• требуемому уровню отказоустойчивости.

Коммерческий выбор типов и исполнений вынесен отдельно в раздел блоки питания на DIN-рейку.

Какие характеристики блока питания действительно нужно проверять

Перед выбором источника питания полезно открыть datasheet конкретной модели и проверить не только напряжение и номинальный ток.

Какой запас мощности нужен блоку питания

Выбирать источник строго вровень с расчётной нагрузкой обычно нежелательно, особенно если нагрузка изменяется во времени.

Но правило «всегда добавляйте 20–30%» тоже нельзя считать универсальным.

Необходимый резерв зависит от:

• характера нагрузки;
• кратковременных пиков потребления;
• температуры окружающей среды;
• derating конкретного источника;
• возможного расширения системы;
• режима работы оборудования.

Например, если блок питания имеет номинал 240 Вт, но при фактической температуре шкафа производитель допускает только 70% нагрузки, расчёт нужно вести уже исходя из этого ограничения, а не из надписи «240 Вт» на корпусе.

Когда одной надёжности блока питания недостаточно

Даже очень качественный источник питания остаётся одиночной точкой отказа, если вся система зависит только от него.

Для критичной нагрузки могут использоваться схемы с двумя источниками питания и модулем резервирования. Если один источник выходит из строя, второй продолжает питать нагрузку при условии, что система рассчитана правильно.

Но необходимость резервирования определяется не ценой блока питания, а последствиями простоя.

Если остановка питания недопустима, подходящие решения можно посмотреть в разделе блоки питания с резервированием.

Когда нужен DC UPS, а не просто резервирование двух блоков

Резервирование двух источников и резервирование питания при исчезновении внешней сети — разные задачи.

Два блока питания могут защитить систему от отказа одного источника, но сами по себе не обеспечивают работу оборудования при полном пропадании входного электропитания.

Если требуется продолжать работу от аккумулятора, используется DC UPS или другая предусмотренная проектом система резервного питания.

Поэтому перед выбором важно определить, от какого сценария требуется защита:

• от отказа одного блока питания;
• от отключения внешней сети;
• от обоих сценариев одновременно.

Что делать, если оборудование уже работает нестабильно

Если система периодически отключается или перезагружается, не стоит сразу менять подключённое оборудование.

Для первичной диагностики проверьте:

1. выходное напряжение блока без нагрузки и под нагрузкой;
2. напряжение непосредственно на клеммах потребителя;
3. фактический ток нагрузки;
4. температуру внутри шкафа;
5. состояние клемм и соединений;
6. сечение и длину кабелей;
7. наличие ошибок или срабатывания защит;
8. соответствие режима работы datasheet источника питания.

Такой порядок позволяет отделить проблему самого источника питания от потерь в линии, перегрузки или неисправности подключённого оборудования.

Есть сбои или перегрев в системе питания? Сообщите напряжение питания, состав нагрузки, мощность оборудования и условия установки. Поможем проверить, хватает ли источника питания и какое решение имеет смысл использовать. Получить консультацию

Когда можно переходить к выбору нового блока питания

После диагностики должны быть понятны как минимум:

• необходимое выходное напряжение;
• максимальный ток нагрузки;
• наличие кратковременных пиков;
• температура и условия монтажа;
• необходимость резервирования;
• нужно ли питание от аккумулятора при исчезновении сети.

После этого уже имеет смысл сравнивать конкретные DIN-блоки питания, а не выбирать устройство только по напряжению, мощности или цене.
