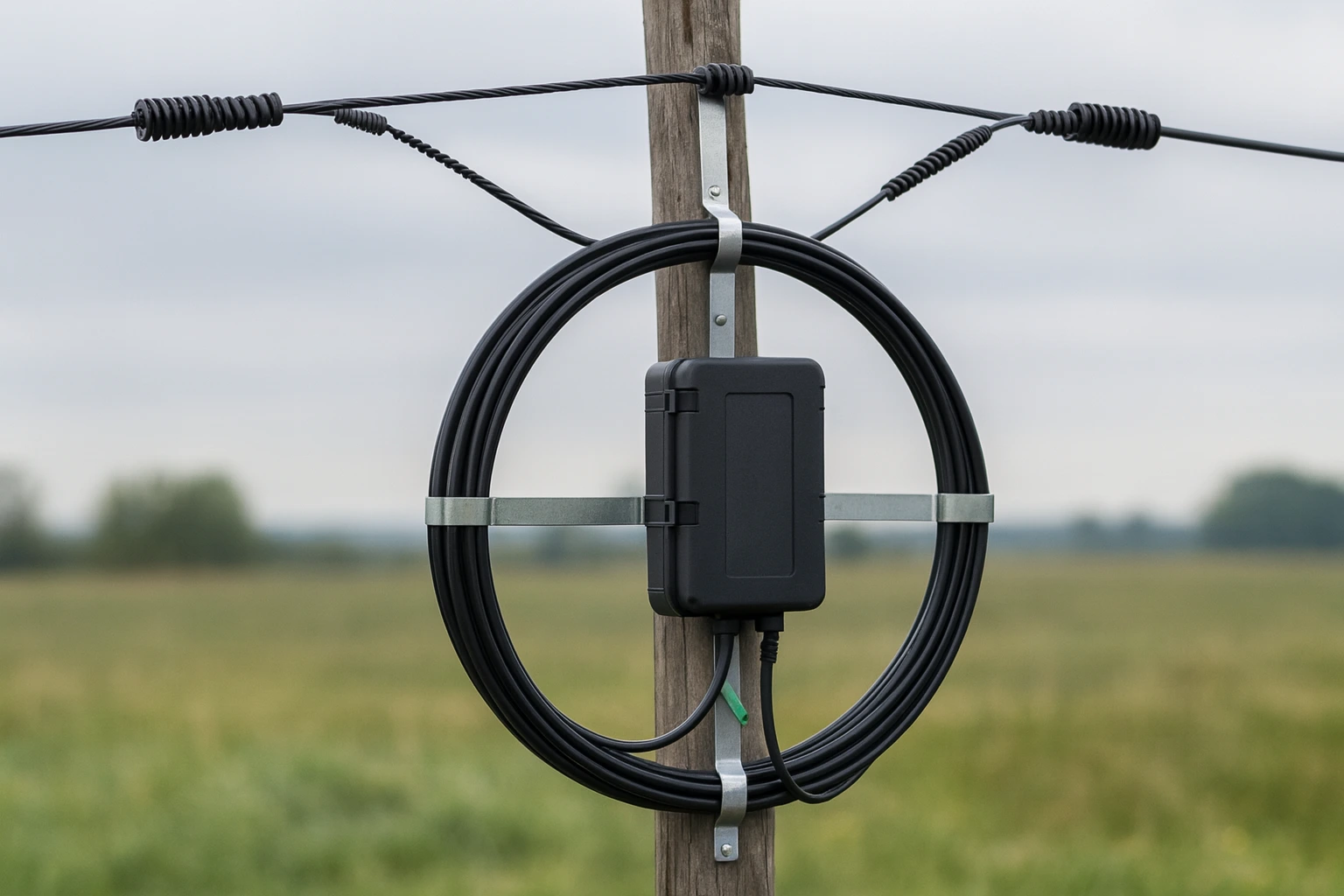

Воздушный волоконно-оптический кабель используют для построения скоростных каналов связи с подвесом на опорах или фасадах зданий.
Такой способ прокладки позволяет быстро развернуть магистрали и кампусные линии без земляных работ, сохранить высокую пропускную способность и обеспечить удобство обслуживания.
Климатические и механические нагрузки
На уличный кабель постоянно воздействуют внешние факторы. Если конструкция к ним не готова, растут микросгибы и затухание, ухудшается качество связи.
Для воздушных трасс применяют специализированный наружный кабель с усиленной защитой от следующих воздействий:
- прямое солнце и ультрафиолет;
- порывистый ветер и вибрации;
- высокие летние и отрицательные зимние температуры, суточные перепады;
- осадки, мокрый снег, обледенение и грозовая активность;
- естественное провисание пролётов.
Типы подвесных решений
Базовые варианты выбирают по условиям трассы и требованиям безопасности:
- ADSS (All-Dielectric Self-Supporting) — полностью диэлектрический самонесущий кабель без металла; безопасен рядом с ЛЭП, не требует заземления, устойчив к наводкам.
- «Восьмёрка» с несущим тросом — силовая функция вынесена в отдельный трос (messenger); удобна на длинных пролётах и ветреных участках.
Для фасадов и коротких участков часто применяют облегчённые диэлектрические исполнения с повышенной гибкостью.
Почему важна форма
Круглый профиль уменьшает парусность и ветровую нагрузку на опоры. При корректном расчёте это позволяет выдерживать пролёты 100 метров и более, снижая число точек крепления и упрощая монтаж.
Конструкция и материалы
Надёжность воздушного кабеля обеспечивается конструктивно.
Типовой состав:
- Центральный силовой элемент — стеклопластиковый пруток (FRP) или композит для продольной жёсткости и сопротивления растяжению.
- Оптический модуль — чаще свободная трубка, защищающая волокна от микросгибов и терморасширения.
- Влагоблокировка — «сухие» водоблокирующие нити/ленты или гидрогель, препятствующие продольному распространению воды.
- Армирование — арамидные нити дают высокую прочность при малом весе, держат пики нагрузки и большие пролёты.
- Наружная оболочка — чёрный HDPE с УФ-стабилизацией, сохраняющий эластичность на жаре и морозе.
По волокну часто применяют G.652.D для магистралей и G.657.A1/A2 там, где нужен меньший радиус изгиба (вводы в здания, фасады). Количество волокон подбирают с запасом: 4, 8, 12, 24 и более — под разделение сервисов, резерв и масштабирование.
Где применяется
- межкорпусные линии кампусов, промышленных и складских площадок;
- опорные участки для систем видеонаблюдения и безопасности;
- подключение удалённых офисов и частного сектора;
- временные и обходные магистрали, где подземная прокладка затруднена.
Чек-лист выбора кабеля
- длины пролётов, число угловых опор и допустимая стрела провеса;
- ветровые и гололёдные нагрузки конкретного района;
- близость ЛЭП (часто аргумент в пользу ADSS);
- требуемое количество волокон и тип волокна (G.652.D / G.657.A1/A2);
- маршрут ввода в здание и радиусы изгиба;
- совместимость с подвесной и анкерной арматурой, виброгасителями;
- кроссовое и муфтовое оборудование (герметичность, резервирование, удобство обслуживания).
Монтаж и эксплуатация
- соблюдайте проектные значения натяжения и стрелы провеса;
- используйте сертифицированные подвесные и анкерные зажимы;
- ставьте виброгасители на ветреных участках и у переходов;
- применяйте герметичные муфты, аккуратно укладывайте модули;
- проводите периодические инспекции креплений и контрольные измерения затухания.
Экономика и надёжность
Климатические нагрузки прежде всего влияют на механику линии: растяжение, микросгибы, трещины оболочки. Специализированная уличная конструкция гасит эти риски: силовой сердечник держит натяжение, арамид — пики нагрузки, влагоблокировка — распространение воды, HDPE-оболочка — УФ и мороз.
Итог — стабильные параметры годами и предсказуемая стоимость владения.
Поставка и поддержка
Мы поставляем сертифицированные уличные оптические кабели (ADSS и «восьмёрка») с FRP-сердечником, арамидным усилением и «сухой» влагоблокировкой. Помогаем рассчитать пролёты и подобрать арматуру, организуем резку под проект и техническое сопровождение монтажа.
Доставка по Республике Казахстан — оптом и в розницу; для постоянных клиентов действуют индивидуальные условия.
