На больших территориях видеонаблюдение редко строится по красивой схеме из учебника. Есть центральное здание, где установлен видеорегистратор, серверное оборудование и основной сетевой узел.
Вокруг — склады, КПП, производственные помещения, ангары, технические посты или отдельные здания, на которых тоже нужны IP-камеры.
Камеры нужны уже вчера, кабель между объектами тянуть дорого, долго или физически невозможно. Классика жанра: задача простая только на совещании.
В такой ситуации у заказчика появляется понятная боль: видеокамеры Dahua можно установить на удалённых объектах, PoE-питание можно организовать локально, но как передать видеопоток в центральное здание без провалов, задержек и потери архива?
Обычный Wi-Fi здесь не является инженерным решением. Он может работать на телефонах и ноутбуках, но для постоянной передачи видеопотока с нескольких IP-камер требуется выделенный радиоканал с нормальной антенной частью, расчётом зоны Френеля и контролем уровня сигнала.

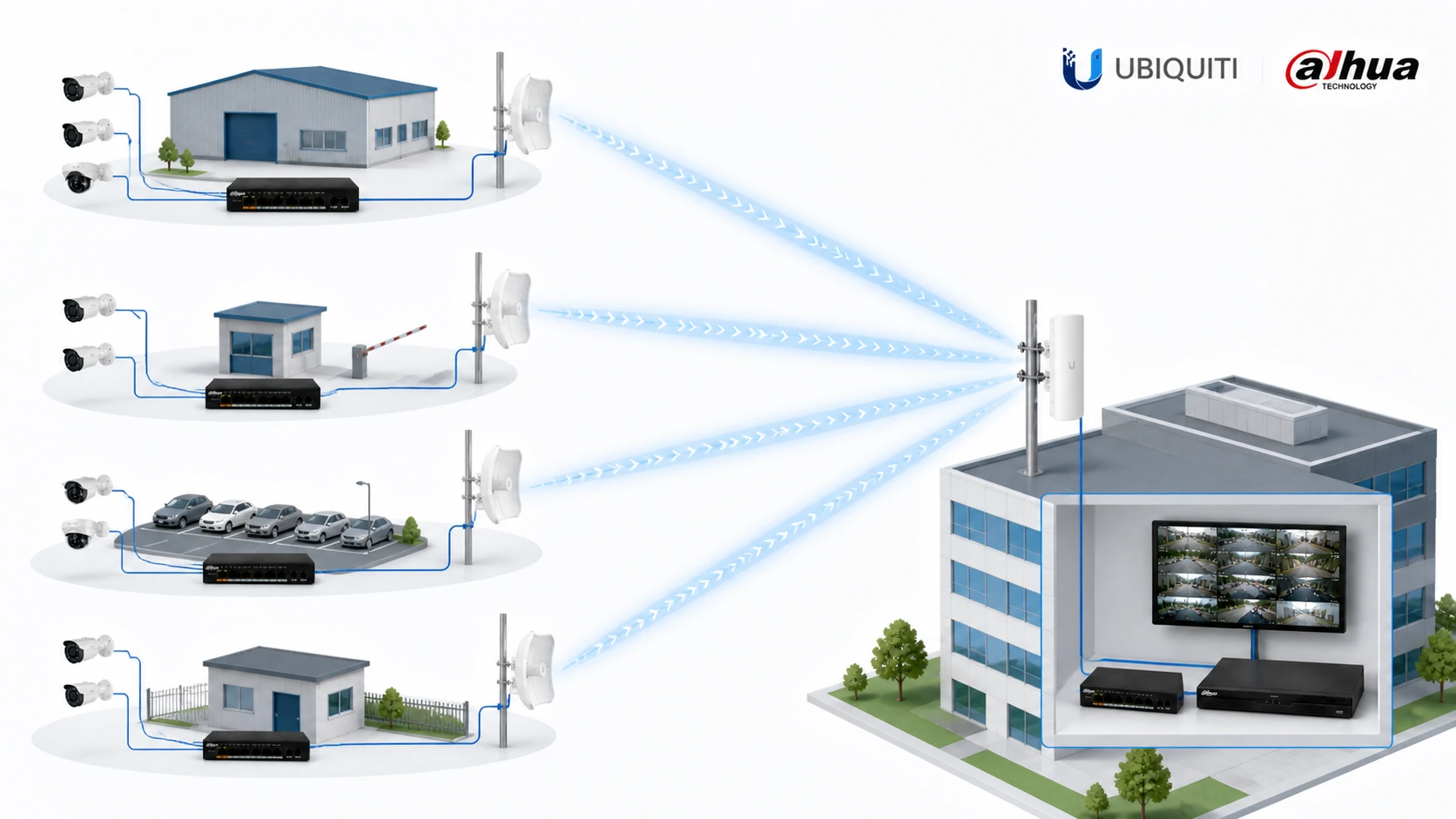

Суть решения: удалённые камеры, локальный PoE-узел и радиомост до центра

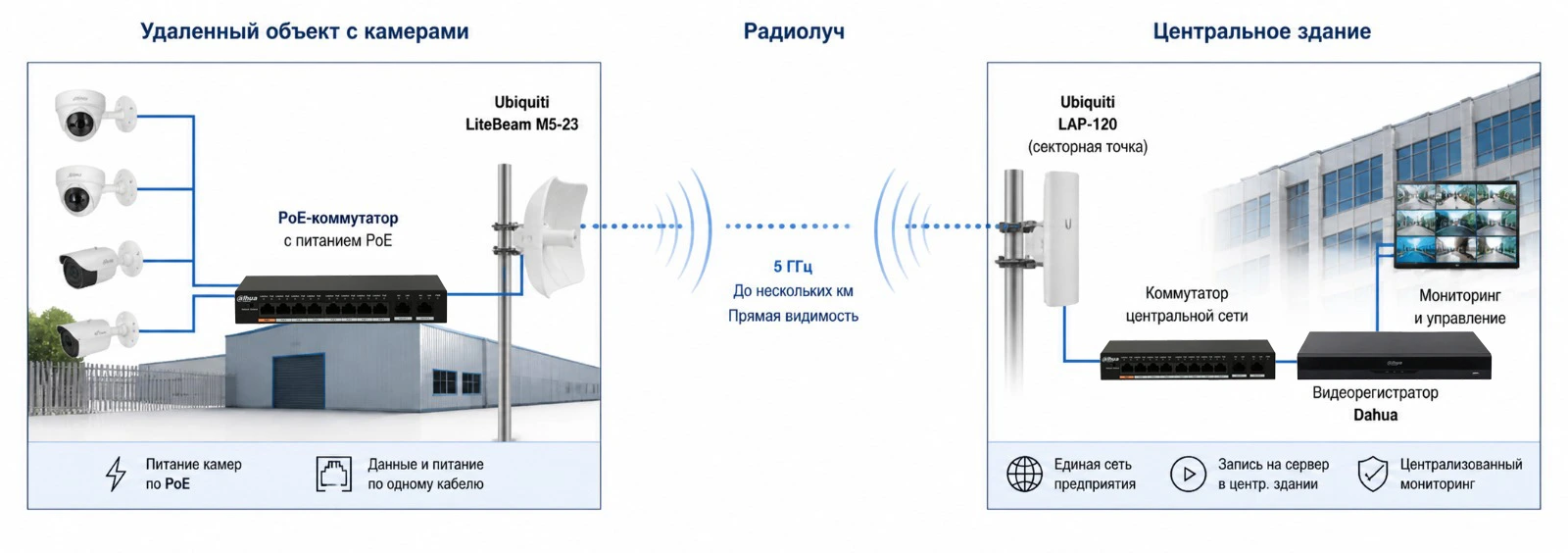

Практическая схема строится следующим образом:
- На каждом удалённом объекте устанавливаются IP-камеры Dahua. Они подключаются в локальный сетевой узел через производительные коммутаторы c питанием PoE, которые одновременно передают данные и подают питание на камеры. Это снижает количество блоков питания, упрощает монтаж и делает систему аккуратнее и удобной с точки зрения обслуживания.
- Далее PoE-коммутатор подключается к клиентскому радиоустройству Ubiquiti LiteBeam M5-23. Это направленная CPE-точка диапазона 5 ГГц с антенной 23 dBi, рассчитанная на построение беспроводных мостов.
- На центральном здании устанавливается секторная базовая точка Ubiquiti LAP-120, которая принимает соединения от нескольких удалённых объектов и передаёт трафик в локальную сеть, где уже работает видеорегистратор.
Иными словами, каждый удалённый объект получает собственный беспроводной канал до центрального узла. Камеры пишутся на регистратор так, будто они подключены по кабелю, но физически магистраль между зданиями реализована через надёжные радиомосты WiFi.
Почему именно LiteBeam M5-23 на удалённых объектах
Ubiquiti LiteBeam M5-23 работает в диапазоне 5 ГГц и имеет направленную антенну с усилением 23 dBi.
Это важный момент: устройство не «раздаёт интернет вокруг себя», а формирует узконаправленный радиолуч в сторону базовой точки Ubiquiti LAP-120. За счёт этого можно получить более стабильный линк, чем при использовании обычных точек доступа с всенаправленными антеннами.
Но здесь нужна техническая трезвость. LiteBeam M5-23 — это не магическая тарелка, которая пробивает деревья, здания и металлические конструкции. Для нормальной работы требуется прямая видимость между точками, корректная юстировка и свободная зона Френеля.
Если между объектами растут деревья, стоит кран, проходит линия металлоконструкций или весной появляется листва, качество канала может заметно ухудшиться. Радиомост любит прямую видимость.
С деревьями он не спорит — он просто начинает терять пакеты.
Роль LAP-120 на центральном здании
Ubiquiti LAP-120 используется как секторная базовая точка для схемы «точка-многоточка». Это удобно, когда на территории есть несколько удалённых объектов: например, склад, КПП, техническое здание и отдельная зона погрузки.
Вместо установки отдельного приёмника под каждый объект на центральной стороне можно использовать секторную точку, которая обслуживает несколько клиентских LiteBeam.
LAP-120 имеет секторную антенну 16 dBi и гигабитный Ethernet-порт. По заявленным характеристикам устройство рассчитано на высокую пропускную способность, но в реальном проекте нельзя просто взять паспортную цифру и умножить её на количество камер.
Реальная скорость зависит от расстояния, ширины канала, помех в диапазоне 5 ГГц, уровня сигнала, количества подключённых станций и выбранных настроек.
Для видеонаблюдения особенно важно учитывать не только «сколько мегабит может пройти в идеале», а сколько стабильного трафика будет доступно постоянно.
Видеопоток не прощает нестабильности:
если канал просел, архив может получить разрывы, а оператор — зависшую картинку в самый неподходящий момент.
Расчёт нагрузки: сколько камер можно передать по радиомосту
При проектировании нужно начинать не с оборудования, а с битрейта камер. Например, одна IP-камера Dahua с разрешением 2–4 Мп может потреблять условно от 2 до 8 Мбит/с в зависимости от кодека, частоты кадров, сцены, настроек сжатия и режима записи. Если на удалённом объекте стоит 8 камер, общий поток может составлять 25–60 Мбит/с и выше.
Поэтому правильный подход выглядит так:
- определить количество камер на каждом удалённом объекте;
- рассчитать реальный битрейт основного и дополнительного потока;
- заложить запас по пропускной способности минимум 30–40%;
- проверить радиочастотную обстановку в диапазоне 5 ГГц;
- выбрать ширину канала и частоту с минимальным уровнем помех;
- настроить приоритет трафика и сетевую сегментацию при необходимости.
Если этого не сделать, система может «вроде работать» днём, но начинать сбоить вечером, при дожде, снегопаде, высокой активности в эфире или увеличении сцены движения в кадре.
Для видеонаблюдения такой подход неприемлем:запись должна быть стабильной, а не «по настроению радиоканала».
Где решение работает особенно хорошо
Схема на базе Ubiquiti LiteBeam M5-23 и LAP-120 хорошо подходит для объектов, где есть прямая видимость между зданиями и разумные расстояния между точками. Это могут быть промышленные базы, склады, логистические площадки, строительные городки, автостоянки, агропредприятия, производственные территории и жилые комплексы с несколькими корпусами.
Такое решение позволяет быстро развернуть видеонаблюдение без прокладки оптики или медного кабеля между зданиями. Особенно это актуально там, где земляные работы невозможны, дорого согласовываются или требуют остановки деятельности объекта.
При грамотной реализации беспроводная магистраль становится полноценной частью сетевой инфраструктуры. Камеры Dahua работают в общей системе, видеорегистратор получает поток с удалённых объектов, а служба безопасности видит всю территорию из единого центра.
Где нужна осторожность
Техническая скептика здесь обязательна. Радиомост нельзя проектировать по принципу «поставим — потом посмотрим». Перед монтажом нужно оценить трассу, высоту установки, наличие препятствий, электромагнитную обстановку и будущие изменения на объекте. Сегодня между зданиями пусто, а завтра там поставили металлический навес — и канал уже не тот.
Также важно помнить, что оборудование Ubiquiti в таких схемах использует Passive PoE. Это не стандартный 802.3af/at PoE, который часто применяется в IP-камерах и коммутаторах.
Поэтому питание радиоустройств нужно организовывать корректно: через штатные PoE-адаптеры или совместимое оборудование. Неправильное питание — быстрый путь к нестабильной работе или выходу устройства из строя.
Отдельное внимание стоит уделить грозозащите, заземлению и качеству кабеля. Наружная точка на мачте или фасаде — это не офисный роутер на подоконнике.
Для уличного монтажа нужны нормальные крепления, герметизация соединений, защита Ethernet-линий и аккуратная коммутация внутри шкафа или бокса.
Типовая структура оборудования на удалённом объекте
- IP-камеры Dahua, установленные по периметру или в ключевых зонах объекта;
- PoE-коммутатор для питания камер и агрегации сетевого трафика;
- Ubiquiti LiteBeam M5-23, направленный в сторону центрального здания;
- уличный шкаф или монтажный бокс для размещения коммутации;
- грозозащита, заземление и качественный наружный кабель;
- резерв по портам и мощности PoE для будущего расширения.
Типовая структура центрального узла
- Ubiquiti LAP-120 на фасаде, мачте или другой высокой точке с обзором на удалённые объекты;
- магистральное подключение от LAP-120 в серверную или телекоммуникационный шкаф;
- центральный коммутатор локальной сети;
- видеорегистратор Dahua или сервер видеонаблюдения;
- источник бесперебойного питания для защиты от отключений;
- сегментация сети для отделения видеонаблюдения от офисного трафика.
Почему это лучше, чем тянуть временный кабель
Временные кабельные линии по территории часто становятся постоянной головной болью. Кабель повреждают техникой, он лежит в лотках без защиты, попадает под снег, воду, колёса и «потом нормально переделаем». Видеонаблюдение при этом становится зависимым от самого слабого участка трассы.
Радиомост Ubiquiti позволяет убрать эту проблему, если его правильно рассчитать и смонтировать. Нет открытой кабельной трассы между объектами, нет необходимости вскрывать покрытие, нет сложных согласований на прокладку линии.
При этом система остаётся централизованной: запись идёт на основной видеорегистратор, а управление камерами выполняется из единой сети.
Что важно сделать до монтажа
Перед тем как начинать установку камер видеонаблюления с беспроводной передачей данных, желательно выполнить предварительное обследование объекта.
Нужно определить точки установки, проверить прямую видимость, оценить расстояния, рассчитать высоту размещения антенн и понять, сколько видеопотоков будет передаваться с каждого здания.
Также необходимо заранее определить, какие камеры будут использоваться: разрешение, кодек H.265/H.264, частота кадров, ночной режим, интенсивность движения в кадре. От этих параметров напрямую зависит нагрузка на радиоканал.
Грамотный проект начинается не с покупки оборудования, а с расчёта. Иначе можно получить дорогой комплект, который установлен красиво, но работает нестабильно.
Для корпоративной системы видеонаблюдения это не решение, а лотерея с монтажной лестницей в качестве бонуса.
Итоговое решение для распределённых объектов
Беспроводное подключение видеокамер на основе Ubiquiti — это рабочее и технически оправданное решение для больших территорий, где нужно объединить несколько удалённых объектов с центральным зданием.
Связка LiteBeam M5-23 на удалённых точках и LAP-120 на центральном узле позволяет построить радиосеть для передачи IP-видеопотока без прокладки кабеля между зданиями.
При этом важно понимать: стабильность достигается не только выбором бренда, а правильным проектированием. Нужны расчёт радиолинка, оценка помех, корректный подбор PoE-коммутаторов, грамотная настройка сети и аккуратный монтаж.
Только в этом случае видеонаблюдение Dahua будет работать предсказуемо, а беспроводной канал станет частью инфраструктуры, а не источником регулярных выездов на объект.
