Маркировка витой пары — UTP

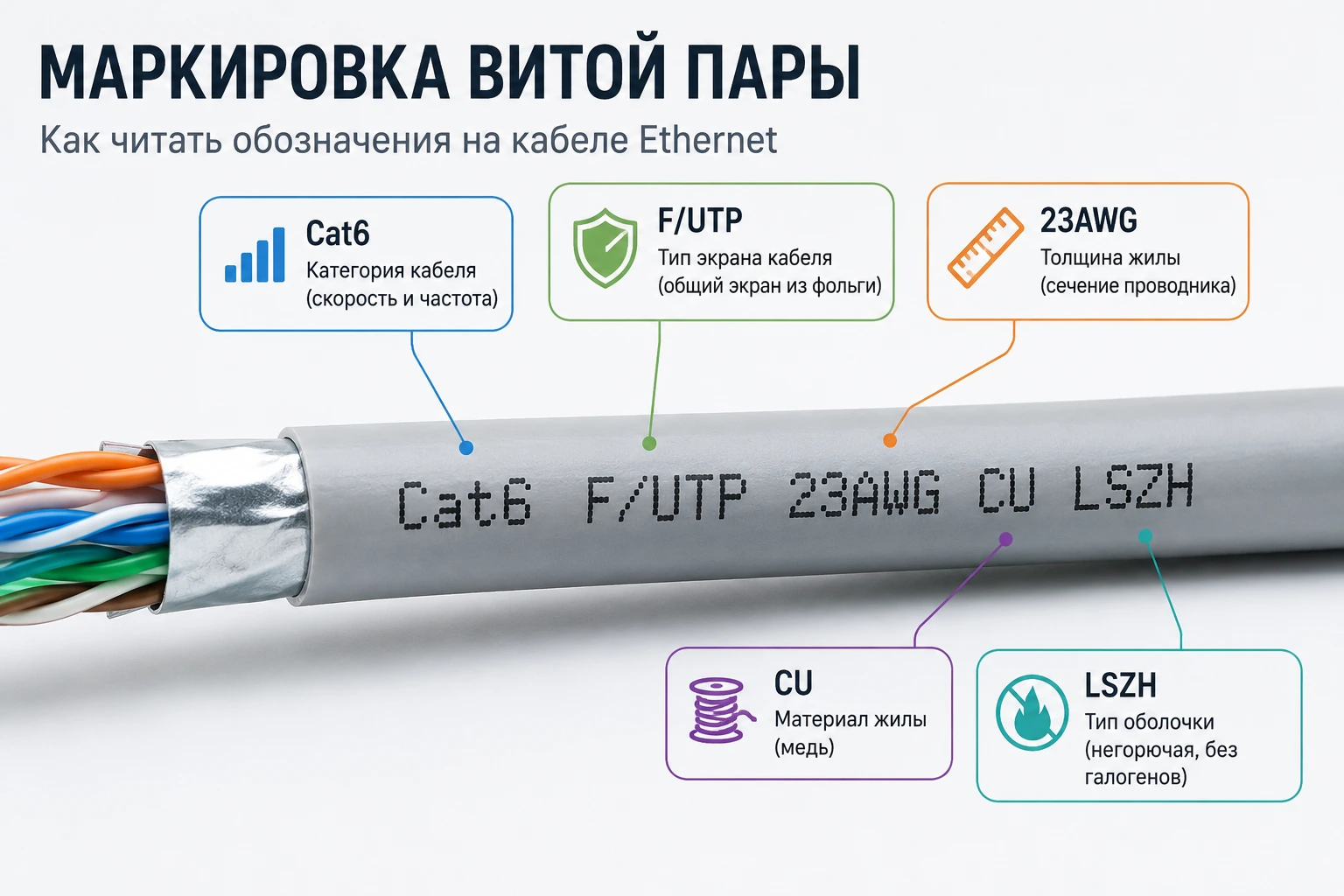

На упаковке сетевого кабеля можно встретить маркировку вроде Cat.6 F/UTP 23 AWG LSZH. Для монтажника или проектировщика такая строка сразу описывает основные характеристики кабеля, но без расшифровки обозначения UTP, FTP, F/UTP, S/FTP, AWG и типов оболочек легко перепутать между собой.

Главное правило — не воспринимать маркировку как одно обозначение. Категория кабеля, конструкция экрана, диаметр проводников и материал наружной оболочки описывают разные свойства витой пары и выбираются независимо друг от друга.

Подбираете витую пару для объекта? В каталоге представлены сетевые кабели Cat.5e, Cat.6 и других категорий для внутренней и наружной прокладки, UTP и экранированные исполнения. Выбрать витую пару

Из чего складывается маркировка витой пары

Условно полную маркировку сетевого кабеля можно разделить на несколько частей:

• Cat.5e, Cat.6, Cat.6A и другие категории — определяют требования к электрическим и частотным характеристикам кабеля.
• U/UTP, F/UTP, U/FTP, S/FTP — описывают конструкцию экранирования кабеля и отдельных витых пар.
• AWG — указывает размер проводника по американской системе калибров.
• PVC, LSZH, PE — обозначают материал и назначение наружной оболочки.
• Solid или Stranded — показывают, используется одножильный или многожильный проводник.

Например, обозначение Cat.6 F/UTP 23 AWG LSZH говорит о кабеле категории 6 с общим фольгированным экраном, проводниками определённого размера и малодымной безгалогенной оболочкой.

UTP и FTP: почему обозначения вызывают путаницу

В продаже до сих пор широко используются привычные сокращения UTP и FTP. Однако более точная современная маркировка состоит из двух частей, разделённых знаком «/».

Первая часть показывает наличие общего экрана вокруг всего кабельного сердечника, вторая — наличие экрана непосредственно вокруг отдельных витых пар.

• U — экран отсутствует, Unshielded.
• F — экран из фольги, Foil.
• S — экран в виде металлической оплётки, Screen/Braid.
• SF — одновременно фольга и оплётка.
• TP — Twisted Pair, витая пара.

Основные типы экранирования витой пары

Что обычно подразумевают под FTP-кабелем

В каталогах и разговорной речи обозначение FTP чаще всего используют для кабеля с общим фольгированным экраном вокруг четырёх неэкранированных витых пар. В современной записи такая конструкция обозначается как F/UTP.

Поэтому надписи «FTP» и «F/UTP» в описаниях оборудования нередко относятся к одной конструкции. Но при выборе профессиональной кабельной системы лучше смотреть именно на полную маркировку производителя, особенно если проект требует определённого типа экранирования.

Экранированные модели, представленные в продаже, собраны отдельно в разделе FTP-кабель и экранированная витая пара.

U/UTP или F/UTP: когда нужен экран

U/UTP не имеет металлического экрана и широко применяется в офисных, домашних и корпоративных локальных сетях. При правильном проектировании и монтаже такой кабель подходит для большинства стандартных Ethernet-линий.

F/UTP используют, когда кабельной системе требуется дополнительная устойчивость к внешним электромагнитным воздействиям. Это может быть актуально на промышленных объектах, в технических помещениях и на участках с высокой концентрацией электрического оборудования.

При этом экранированный кабель необходимо рассматривать как часть системы. Для сохранения эффективности экрана используются соответствующие коммутационные компоненты и корректно организованное соединение экрана в соответствии с проектом.

Наличие экрана само по себе не означает, что кабель «лучше» UTP во всех условиях. Правильное исполнение выбирается исходя из конкретного объекта.

Категория кабеля и экранирование — не одно и то же

Обозначения Cat.5e, Cat.6 и Cat.6A нельзя путать с UTP или FTP. Категория описывает требования к характеристикам кабельного канала, тогда как U/UTP, F/UTP или S/FTP описывают его конструкцию с точки зрения экранирования.

Поэтому существуют, например, и неэкранированные, и экранированные кабели Cat.6. Выбор между категориями — отдельная задача. Подробно различия разобраны в статье Cat.5e, Cat.6 и Cat.6A: какой кабель выбрать.

Что означает AWG в маркировке

Обозначение AWG связано с размером проводника. При этом система устроена непривычно: чем меньше число AWG, тем больше диаметр проводника.

Например, 23 AWG имеет более крупный проводник, чем 24 AWG. Но выбирать кабель только по одному значению AWG неправильно — необходимо учитывать конструкцию, материал жилы, категорию кабеля и требования конкретной линии.

Отдельно эту характеристику мы разбирали в материале что означает AWG у сетевого кабеля.

Нужно проложить локальную сеть? Спроектируем кабельную инфраструктуру, рассчитаем количество линий и портов, подберём витую пару, розетки, коммутацию и сетевое оборудование, выполним монтаж и настройку. Организация локальной сети

PVC, LSZH и PE — обозначения наружной оболочки

Материал внешней оболочки определяет условия, для которых предназначен конкретный кабель.

• PVC — распространённая оболочка для внутренней прокладки в стандартных условиях.
• LSZH — Low Smoke Zero Halogen, малодымная безгалогенная оболочка, применяемая на объектах с соответствующими требованиями к пожарной безопасности.
• PE — полиэтиленовая оболочка, часто используемая в кабелях наружного исполнения благодаря устойчивости к воздействию внешней среды.

Важно: тип экрана и назначение оболочки не связаны напрямую. FTP не означает «уличный кабель», а UTP не означает «только для помещений». Для наружного монтажа необходимо смотреть именно на исполнение и техническую документацию конкретной модели.

Как прочитать маркировку кабеля на практике

Рассмотрим условную маркировку:

Cat.6 F/UTP 23 AWG Solid LSZH

• Cat.6 — категория кабеля;
• F/UTP — общий экран из фольги, отдельные пары без индивидуального экрана;
• 23 AWG — размер проводника;
• Solid — одножильный проводник;
• LSZH — малодымная безгалогенная оболочка.

Из такой строки уже можно понять значительно больше, чем из одного слова «FTP» или «Cat.6».

Что маркировка не говорит сама по себе

Даже подробное обозначение на кабеле не заменяет проектирования сети. По одной маркировке нельзя автоматически определить допустимый маршрут прокладки, необходимость экранирования, совместимость всех компонентов СКС или возможность увеличить стандартную длину Ethernet-линии.

В частности, наличие экрана F/UTP или S/FTP само по себе не увеличивает допустимую длину обычного Ethernet-канала. Ограничения медных линий отдельно разобраны в статье о максимальной длине витой пары.

Какой сетевой кабель выбрать

Начинать выбор лучше не с аббревиатуры на коробке, а с условий объекта: требуемой категории сети, электромагнитной обстановки, способа прокладки, требований к оболочке и характеристик подключаемого оборудования.

Для обычной офисной сети может быть достаточно качественного U/UTP. На объектах с повышенным уровнем электромагнитных помех может потребоваться F/UTP или другое экранированное исполнение. Для наружной прокладки отдельно проверяется материал внешней оболочки, а для СКС с повышенными требованиями — совместимость всей линии.
