При выборе сетевого LAN кабеля один из ключевых параметров — это AWG, который определяет фактическую толщину медной жилы. От этого зависят потери сигнала, работа PoE, нагрев в пучках и реальная дальность линии.
Слишком тонкий провод может привести к падению скорости, «отвалам» линка или нестабильной работе устройств, особенно на длинах до 100 метров.
Разобраться в AWG несложно: достаточно понять принципы стандарта и связь диаметра жилы с электрическими параметрами кабеля. Это поможет осознанно выбирать категорию кабеля и избегать типичных ошибок при проектировании СКС.
Что такое AWG
AWG (American Wire Gauge) — это американская система стандартизации диаметра медного проводника.
Работает простое правило: чем больше номер AWG, тем тоньше жила. Шкала логарифмическая: каждый шаг примерно уменьшает диаметр проводника на 10–12%. AWG используется в сетевой индустрии чаще метрического формата, хотя оба обозначения отражают один и тот же параметр.

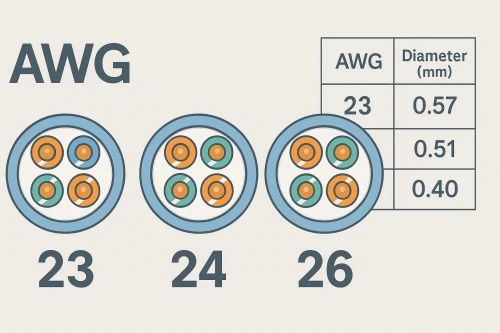

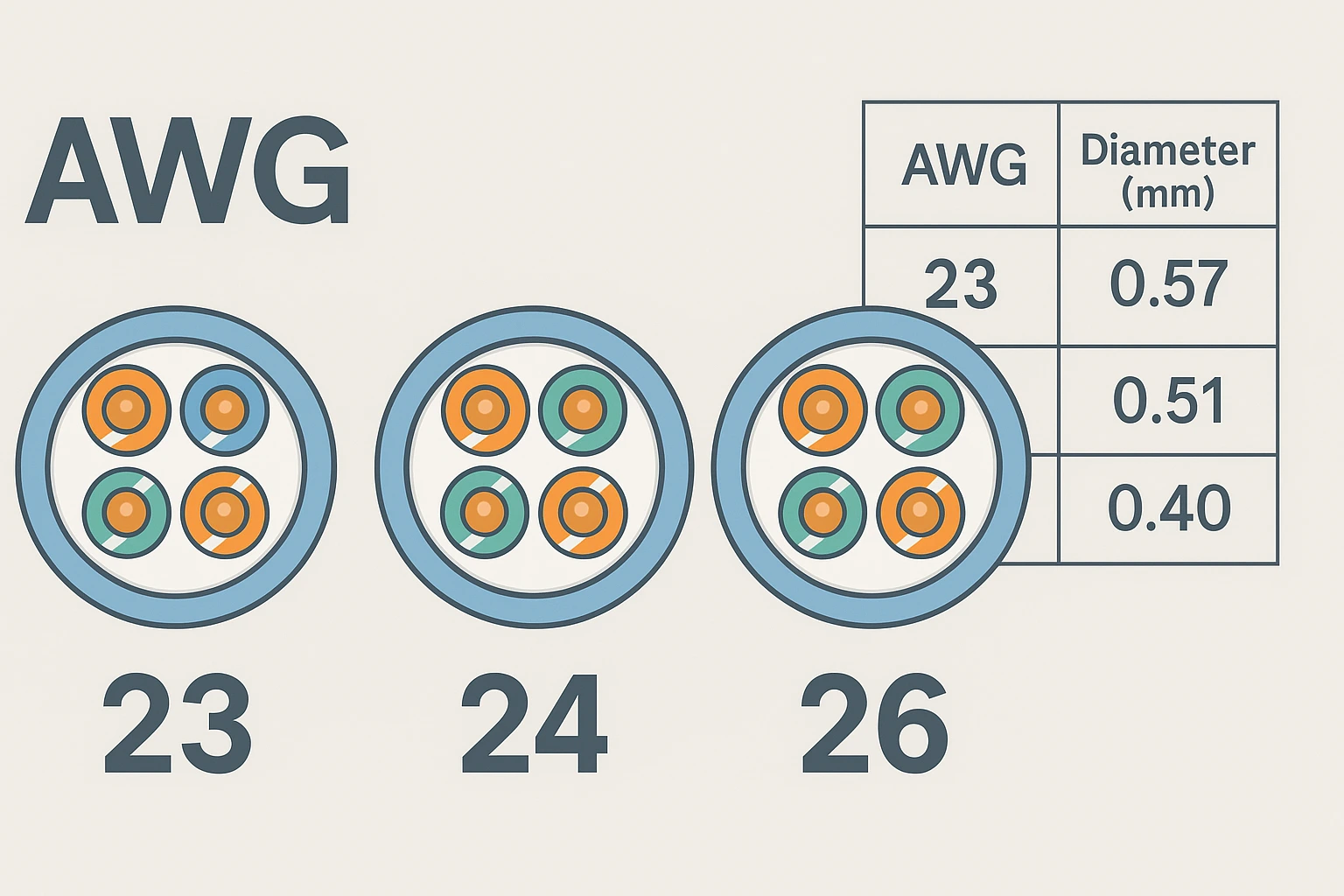

- 23 AWG — примерно 0,57 мм диаметра;
- 24 AWG — около 0,51 мм;
- 26 AWG — около 0,40 мм;
- 28 AWG — примерно 0,32 мм.
Эти небольшие различия по диаметру дают существенную разницу в сопротивлении: тонкая жила греется сильнее, а падение напряжения по линии становится заметным, особенно при передаче питания по PoE.
AWG и витая пара Ethernet
В стационарных линиях СКС традиционно используются проводники 22–23 AWG. Более толстая жила обеспечивает низкое сопротивление и стабильность на дистанциях до 100 метров.
Патч-корды, наоборот, чаще делают из 24–26 AWG, поскольку многожильная конструкция должна быть гибкой и с короткой длиной.
- Толще (23 AWG): меньше затухание, лучше поведение при передаче PoE, выше устойчивость на больших длинах;
- Тоньше (26–28 AWG): удобнее при частых перегибах и кроссировании в патч-панели, но хуже по потерям напряжения;
- Для PoE++: предпочтение всегда отдаётся более толстой жиле.
Связь AWG со стандартами Cat5e, Cat6 и Cat6A
Категории витой пары задают электрические нормы, а производители подбирают диаметр жилы так, чтобы уложиться в требования по затуханию и помехам. Например, Cat6 и особенно Cat6A чаще выполняются из 23 AWG, что обеспечивает стабильную работу на номинальной длине трассы.
Толщина жилы особенно важна при питании оборудования по PoE. Например, при подключении корпоративных точек доступа WiFi падение напряжения на линии критично: тонкие проводники дают больший нагрев и потери, что влияет на стабильность работы точки доступа.
Как выбирать AWG для разных задач
В проектах СКС инженеры заранее анализируют нагрузки, длины трасс, тип оборудования и сразу выбирают подходящий кабель. При проектировании и монтаже офисной локальной сети чаще всего используют кабель 23–24 AWG: это оптимальный баланс цены, характеристик и надёжности в типовых офисных сценариях.
Для коммутационных панелей и шкафов, где требуется гибкость, подходящим выбором будут патч-корды на 24–26 AWG. А вот слишком тонкие варианты (28 AWG) лучше применять только на коротких участках — от сетевых розеток до конечного устройства.
В системах видеонаблюдения, где нагрузка на канал высокая, рекомендуется выбирать кабель с более толстой жилой, чтобы обеспечить достаточное напряжение и снизить нагрев пучков.
Типичные ошибки и мифы
- «AWG важнее категории». Нет: сначала выбирается категория (Cat5e/Cat6/Cat6A), а AWG лишь уточняет качество проводника.
- «Тонкий кабель — всегда плохо». Для коротких патчей гибкие многожильные варианты удобнее и полностью корректны.
- «AWG не влияет на PoE». Наоборот, сопротивление проводника — ключевой фактор стабильности питания.
Частые проблемы СКС — «падения» камер, перегрев кабелей в жгутах и нестабильный линк — в большинстве случаев связаны именно с неверным выбором диаметра жилы.
Чек-лист по выбору AWG
- Определите категорию кабеля под задачу.
- Для магистральных линий выбирайте 22–23 AWG.
- Для патч-кордов используйте 24–26 AWG.
- Если оборудование питается по PoE — отдавайте предпочтение более толстой жиле.
- Учитывайте условия прокладки и нагрев в пучках.
- Проверяйте соответствие кабеля стандартам TIA/ISO.
- Смотрите характеристики PoE и совместимость с сетевыми LAN-коммутаторами.
Понимание AWG позволяет строить более надёжные, устойчивые и прогнозируемые сети, избавляясь от проблем, которые часто принимают за «капризы» оборудования.
