Как организовать локальную сеть в квартире или частном доме

Быстрый тариф сам по себе не гарантирует нормальный интернет во всей квартире или доме. Роутер может показывать отличную скорость рядом с собой, но через две стены начинаются просадки, телевизор периодически теряет соединение, на игровом компьютере скачет задержка, а в дальней комнате Wi-Fi работает только возле двери.

Особенно неприятно обнаружить это после ремонта, когда кабель уже не спрятать в стену, а точки доступа приходится ставить там, где есть розетка, а не там, где они действительно нужны.

Поэтому домашнюю сеть лучше планировать вместе с электрикой и слаботочными системами — до чистовой отделки.

Надёжная схема обычно строится просто: проводная локальная сеть становится основой, а Wi-Fi отвечает за мобильные устройства. Компьютеры, телевизоры, игровые приставки, сетевые хранилища и сами точки доступа по возможности подключаются Ethernet-кабелем.

С чего начинаются проблемы с домашней сетью

Самый распространённый сценарий выглядит так: кабель провайдера завели в прихожую, там поставили Wi-Fi-роутер и рассчитывают, что одного устройства хватит на всю квартиру или дом.

В небольшой открытой квартире это действительно может работать. Но несколько капитальных стен, длинный коридор, два этажа или большая площадь быстро меняют ситуацию. При этом переносить роутер часто уже некуда: именно в этой точке находится ввод провайдера, электрическая розетка и всё остальное оборудование.

Вторая проблема появляется позже. Телевизор, компьютер, игровая приставка, видеонаблюдение, NAS, домофон, точки доступа — количество сетевых устройств постепенно растёт, а свободных Ethernet-портов уже нет.

Поэтому сеть лучше начинать не с выбора самого мощного роутера, а со схемы: где находится центральный узел, какие устройства будут подключены кабелем и где потребуется Wi-Fi-покрытие.

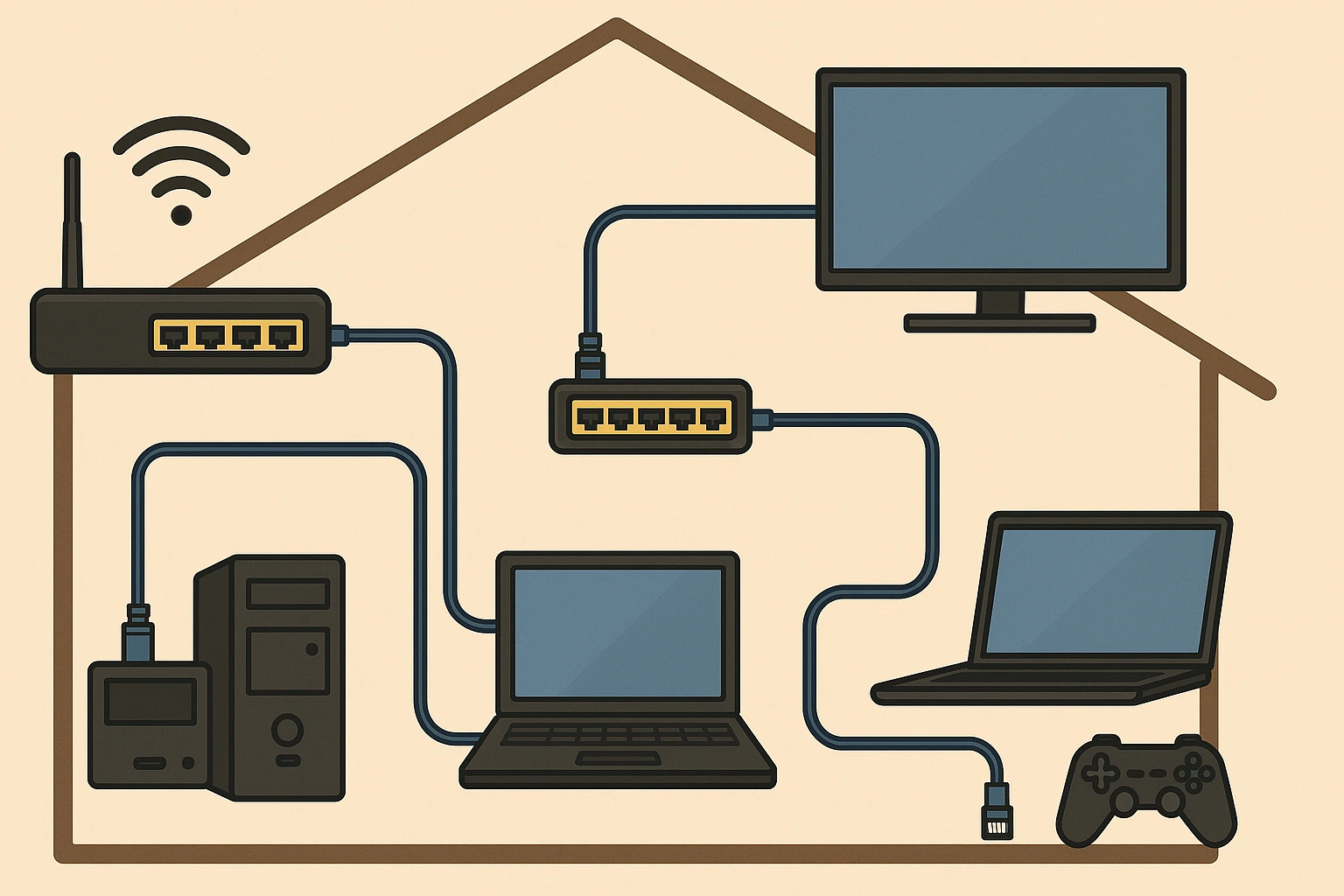

Как выглядит нормальная домашняя локальная сеть

Для квартиры или частного дома базовая архитектура может выглядеть так:

провайдер → маршрутизатор → коммутатор → кабельные линии → сетевые розетки / точки доступа / конечные устройства.

В небольшом объекте маршрутизатор и коммутатор могут находиться рядом на полке или в слаботочном шкафу. В более сложной сети оборудование размещают в компактном телекоммуникационном шкафу вместе с патч-панелью, блоком питания и другими компонентами.

Центральный узел

Все стационарные кабельные линии желательно сводить в одну понятную точку. Это может быть гардеробная, техническое помещение, кладовая или специально предусмотренная ниша.

Там размещаются оборудование провайдера, маршрутизатор и сетевой коммутатор. Такая схема намного удобнее, чем несколько маленьких свитчей, спрятанных за телевизорами, шкафами и мебелью в разных комнатах.

Количество портов коммутатора лучше рассчитывать с резервом. Если после монтажа заняты все восемь портов из восьми, первое же новое устройство потребует переделки или ещё одного коммутатора.

Какие устройства лучше подключать кабелем

Проводное подключение имеет смысл закладывать прежде всего для оборудования, которое постоянно находится на одном месте:

• настольных компьютеров;
• Smart TV;
• игровых приставок;
• сетевых хранилищ NAS;
• IP-камер и другого сетевого оборудования;
• рабочих мест;
• Wi-Fi-точек доступа.

Смартфоны, планшеты, большинство ноутбуков и устройства, которые постоянно перемещаются по дому, логично оставить в беспроводной сети.

Отдельное сравнение двух технологий здесь повторять не будем: если вопрос стоит именно как «Ethernet или Wi-Fi», он подробно разобран в статье о проводном и беспроводном подключении.

Сколько кабелей закладывать в комнаты

Вот на этом этапе обычно и пытаются сэкономить лишние несколько метров кабеля. Во время ремонта кажется, что одной сетевой розетки возле телевизора достаточно. Через пару лет рядом появляются приставка, телевизор, медиаплеер или другое оборудование — и снова приходится ставить небольшой коммутатор.

Поэтому количество линий лучше определять не по тому, сколько устройств есть сегодня, а по назначению зоны.

Например, возле телевизионной зоны имеет смысл предусмотреть несколько Ethernet-подключений, в рабочем кабинете — отдельные линии к постоянным рабочим местам, а в точках будущего размещения Wi-Fi-оборудования — кабель для точки доступа.

Это не означает, что в каждую комнату обязательно нужно вести по четыре линии. Но проложить дополнительную витую пару во время чернового ремонта обычно значительно проще, чем добавлять её после отделки.

Какой кабель использовать в квартире или доме

Для стационарной домашней сети используется четырёхпарная витая пара. Наиболее распространённые варианты — Cat5e и Cat6.

Cat5e нормально подходит для гигабитной сети. Cat6 имеет больший запас по характеристикам и часто выбирается для новой инфраструктуры, особенно если кабель прокладывается один раз на много лет.

Гораздо важнее не только цифра после Cat, но и материал проводника. Для стационарной СКС предпочтителен кабель с медными жилами. CCA-кабель дешевле, однако имеет более высокое электрическое сопротивление, что особенно важно на длинных линиях и при использовании PoE.

Подробно различия категорий разобраны отдельно: Cat5e, Cat6 и Cat6A — какой кабель выбрать.

Нужно подобрать кабель для домашней сети? В каталоге «Авантаж Маркет» представлены кабели Cat5e, Cat6 и других категорий для локальных сетей. Поможем подобрать медную витую пару по категории, условиям прокладки и требованиям оборудования. Посмотреть LAN-кабель

Сетевые розетки или кабель напрямую

Если сеть закладывается во время ремонта, аккуратнее заканчивать стационарные линии в сетевых розетках RJ-45. Устройство затем подключается коротким патч-кордом.

Такая схема удобнее в эксплуатации: стационарный кабель остаётся в стене и не подвергается постоянным изгибам, а при повреждении короткого патч-корда его просто меняют.

Выводить из стены несколько метров витой пары с коннектором RJ-45 технически можно, но для законченной домашней СКС это скорее компромиссное решение.

Зачем в квартире отдельный сетевой коммутатор

LAN-портов на маршрутизаторе часто хватает только для самой простой сети. Как только появляются несколько комнат, телевизоры, рабочие места и точки доступа, удобнее использовать отдельный LAN-коммутатор.

Для небольшой квартиры обычно достаточно простого гигабитного коммутатора с нужным количеством портов и запасом на расширение. Более сложные функции управления нужны далеко не каждому домашнему объекту.

Если точки доступа, камеры или другое оборудование поддерживают PoE, можно использовать PoE-коммутатор и одновременно передавать по одному Ethernet-кабелю данные и питание. Это особенно удобно для потолочных Wi-Fi-точек: возле них не требуется отдельная электрическая розетка.

Почему хороший Wi-Fi тоже начинается с кабеля

Когда одной зоны покрытия недостаточно, правильнее не пытаться «докричаться» мощным роутером через несколько стен, а распределить Wi-Fi по квартире или дому.

Для этого в нужных зонах устанавливаются беспроводные точки доступа, каждая из которых подключается к локальной сети Ethernet-кабелем. При поддержке PoE питание также может подаваться по этой линии.

Такой вариант особенно удобно предусматривать на стадии ремонта: кабель выводится заранее в предполагаемое место установки точки — например, на потолок или в верхнюю часть стены.

Повторители и беспроводное Mesh-соединение могут решить задачу там, где кабель уже невозможно проложить. Но если есть возможность подготовить проводную основу заранее, именно она даёт наиболее предсказуемую архитектуру.

Пример: локальная сеть в квартире во время ремонта

На одном из наших объектов задача была поставлена ещё до окончания ремонта. Все линии витой пары заранее свели в телекоммуникационный шкаф, туда же установили оборудование провайдера и PoE-коммутатор.

По квартире были подготовлены Ethernet-розетки для стационарных устройств и отдельные кабельные линии к трём Wi-Fi 6 точкам доступа. В результате проводные устройства получили свои Ethernet-подключения, а беспроводная сеть — несколько правильно размещённых точек вместо одного роутера, пытающегося покрыть всю квартиру.

Подробно этот проект можно посмотреть в разделе наших работ: локальная сеть и бесшовный Wi-Fi в квартире.

Ошибки, которые лучше не обнаруживать после ремонта

• Свести все надежды к одному Wi-Fi-роутеру. Его расположение часто определяется вводом провайдера, а не радиопокрытием.
• Не заложить кабель к точкам доступа. После чистовой отделки оказывается, что оптимальное место для точки есть, а Ethernet и питания рядом нет.
• Сделать ровно столько портов, сколько нужно сейчас. Домашняя сеть почти всегда постепенно обрастает новыми устройствами.
• Сэкономить на кабеле. Заменить коммутатор просто. Переделать скрытую кабельную трассу после ремонта гораздо сложнее.
• Не подписать линии. Даже в небольшой квартире через несколько лет бывает сложно вспомнить, какой кабель уходит в конкретную комнату.
• Спрятать активное оборудование без вентиляции и доступа. Коммутатор, маршрутизатор и блоки питания должны оставаться доступными для обслуживания.
• Не предусмотреть электропитание в центральном узле. Интернет-терминал, маршрутизатор, коммутатор и другое оборудование требуют нормального питания, а иногда и резервирования.

Если ремонт уже закончен

Отсутствие заложенной СКС не означает, что сеть придётся оставить как есть. Кабель иногда можно провести по существующим техническим каналам, за плинтусом или в аккуратном кабель-канале. В других случаях часть устройств подключают по Ethernet, а беспроводное покрытие строят на нескольких точках доступа или Mesh-системе.

Здесь уже приходится искать компромисс между качеством сети и количеством строительных работ. Поэтому перед покупкой оборудования полезно сначала определить проблемные зоны и понять, какие кабельные маршруты реально доступны.

Что предусмотреть до начала монтажа

Перед прокладкой кабеля желательно ответить хотя бы на несколько вопросов:

• где будет находиться ввод интернет-провайдера;
• где разместить маршрутизатор и коммутатор;
• сколько стационарных сетевых устройств планируется;
• где будут телевизоры и рабочие места;
• нужен ли NAS, видеонаблюдение или оборудование умного дома;
• где должны находиться Wi-Fi-точки;
• требуется ли PoE;
• сколько Ethernet-портов оставить в резерве.

Для небольшой квартиры такую схему можно набросать буквально на плане помещения. Для большого дома, сложной планировки или нескольких этажей уже полезно заранее рассчитать сетевую архитектуру и Wi-Fi-покрытие.

Делаете ремонт и хотите сразу нормально заложить сеть? Специалисты «Авантаж Маркет» помогут определить точки подключения, количество кабельных линий, места установки коммутатора и Wi-Fi-точек, подобрать оборудование и выполнить монтаж локальной сети. Проектирование и монтаж локальной сети

Итог

Домашнюю локальную сеть проще и дешевле продумать один раз во время ремонта, чем потом бороться с последствиями случайной схемы. Для стационарных устройств стоит предусмотреть Ethernet, для мобильных — нормальное Wi-Fi-покрытие, а все линии свести в понятный центральный узел.

В такой архитектуре функции распределены между устройствами: маршрутизатор обеспечивает связь с внешней сетью, коммутатор объединяет проводные подключения, а точки доступа формируют Wi-Fi-покрытие. Это упрощает расширение и обслуживание, но само по себе не создаёт резервирования на случай отказа оборудования.
