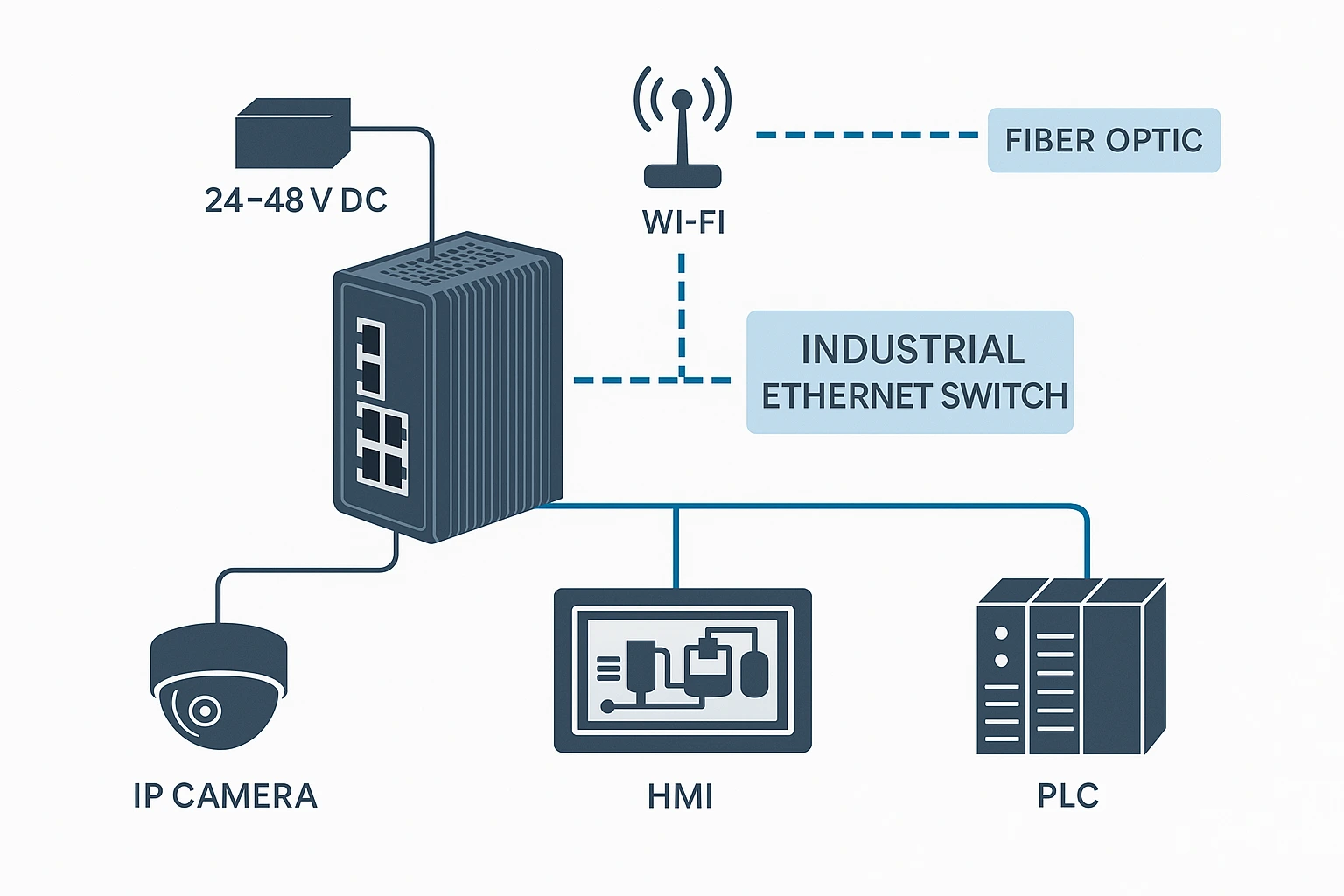

Коммутатор для производственного участка или уличного шкафа нельзя выбирать только по количеству портов. Подходящая по скорости модель может не соответствовать температуре внутри корпуса, напряжению питания или требованиям к восстановлению связи после аварии.
Начинать стоит с условий объекта: где установлено оборудование, какие устройства к нему подключены и какие отказы должна выдерживать сеть. После этого можно сравнивать промышленные коммутаторы по конкретным требованиям. Ниже — последовательность такой проверки.
Температура: оцениваем условия внутри шкафа
Рабочий температурный диапазон проверяют для точной модели и исполнения. При этом температура воздуха на улице не равна температуре внутри закрытого шкафа: на нагрев влияют солнце, блоки питания, соседние устройства и вентиляция.
Нужно учитывать оба предела — зимний минимум и летний максимум. Дополнительно проверяют условия холодного запуска, если они отдельно указаны производителем, допустимую влажность и ограничения по конденсации.
Согласованным должен быть весь комплект: коммутатор, источник питания и установленные оптические модули. Широкий температурный диапазон одного устройства не компенсирует более узкие ограничения остальных компонентов.
Промышленное исполнение и защита от осадков — разные требования
Надпись Industrial не означает, что устройство разрешено устанавливать под дождём или снегом. Степень защиты IP описывает защиту корпуса от проникновения твёрдых частиц и воды. Она сама по себе не определяет рабочую температуру и не гарантирует отсутствие конденсата.
Для монтажа в уличном узле проверяют защиту шкафа, кабельные вводы, температурный режим и меры против образования конденсата. Корпус коммутатора должен эксплуатироваться в условиях, разрешённых его производителем.
При установке внутри цеха также учитывают пыль, влажность, вибрацию и соседство с источниками тепла. Промышленное исполнение выбирают по подтверждённым характеристикам и испытаниям, а не только по металлическому корпусу.
Условия установки уже определены? Сравните промышленные модели по рабочей температуре, питанию, интерфейсам и способу монтажа. Наличие нужных функций проверяйте для конкретного исполнения. Посмотреть промышленные коммутаторы
DIN-монтаж: проверяем место для оборудования и кабелей
Установка на DIN-рейку удобна для шкафов автоматики, но предусмотрена не у каждой промышленной модели. До заказа уточняют тип крепления, комплектность и допустимое положение корпуса.
Кроме габаритов самого устройства нужны место для подключения питания, радиусы изгиба кабелей и доступ к разъёмам. Требования к свободному пространству и охлаждению берут из инструкции. Безвентиляторная конструкция тоже нуждается в отводе тепла.
Питание DC и резервные входы
Для внешнего источника постоянного тока проверяют допустимый диапазон напряжения, полярность, максимальное потребление и требования к подключению. Если коммутатор питает PoE-устройства, источник должен обеспечивать также соответствующую нагрузку с учётом потерь и условий работы.
Два входа питания не равны двум независимым источникам. Подключение обоих входов к одному блоку питания не защищает от отказа этого блока. Для резервирования проверяют схему, предусмотренную производителем, и способность оставшегося источника обеспечить необходимую нагрузку.
Резерв питания и резерв сетевого соединения решают разные задачи. Дополнительный источник не поможет при обрыве единственного uplink, а кольцевая сеть не сохранит работу узла, полностью лишившегося питания.
PoE: проверяем порты, мощность и совместимость
При питании камер и точек доступа важны одновременно количество PoE-портов, допустимая мощность каждого порта и общий бюджет. Нельзя компенсировать недостаток мощности одного порта большим суммарным бюджетом устройства.
Проверку удобно выполнять в следующем порядке:
- Уточнить стандарт или режим питания каждого подключаемого устройства.
- Проверить максимальное потребление, включая подсветку, обогрев и механические приводы.
- Сопоставить требования потребителя с возможностями отдельного порта.
- Проверить суммарное выделение мощности на стороне коммутатора с учётом потерь в кабельных линиях.
- Уточнить ограничения бюджета при выбранном напряжении питания и температуре.
- Предусмотреть резерв под согласованное расширение системы.
Сумма потребления камер на их входах не всегда равна требуемому бюджету на выходах коммутатора. Например, четыре потребителя по 20 Вт дают 80 Вт на стороне устройств, но бюджет 80 Вт на стороне источника нельзя автоматически считать достаточным: есть потери в линиях и особенности выделения мощности.
Различия источника и потребителя питания разобраны в статье о технологии PoE и совместимости оборудования. Для мощных поворотных камер дополнительно проверяют конкретный режим питания — обозначения Hi-PoE и IEEE 802.3bt нельзя считать взаимозаменяемыми.
Нужно проверить питание камер или точек доступа? Отправьте модели устройств, их количество, длины линий и параметры доступного блока питания. Поможем проверить совместимость PoE, нагрузку на порты и общий бюджет. Проверить расчёт питания
Управление и резервирование сети
Неуправляемая модель может подойти для простого сегмента, если её характеристики соответствуют условиям объекта. Когда требуются VLAN, диагностика портов, мониторинг или резервные соединения, проверяют наличие нужных функций управления.
Подробную классификацию L2, L2+ и L3 можно посмотреть в материале о видах сетевых коммутаторов. Для промышленного проекта важнее зафиксировать конкретные протоколы и ограничения, чем выбрать устройство только по обозначению уровня.
Для резервных топологий оборудование может поддерживать STP/RSTP, MSTP, ERPS или фирменные механизмы. Наличие двух uplink-портов само по себе не создаёт корректно работающего кольца. Требуются совместимое оборудование и соответствующая настройка.
Перед выбором определяют допустимый перерыв связи и сценарий отказа: обрыв линии, отключение питания или выход из строя узла. Заявленное время восстановления проверяют с учётом топологии и условий производителя. Резервная линия не обеспечивает нулевой простой автоматически.
Оптика и электромагнитные помехи
При соединении разных зданий и удалённых шкафов рассматривают оптическую линию. Оптический канал передачи не проводит электрический ток между Ethernet-портами и не восприимчив к электромагнитным помехам. Металлические элементы кабеля, если они есть, требуют отдельного рассмотрения при проектировании.
Для SFP-соединения проверяют скорость интерфейсов, совместимость модулей, тип волокна, длины волн и оптический бюджет линии. Расстояние из названия трансивера не заменяет проверку потерь на кабеле, соединениях и сварках.
На медных участках учитывают прокладку рядом с силовыми линиями, требования к заземлению и защите от перенапряжений. Промышленный коммутатор не отменяет требований к кабельной инфраструктуре. Эти вопросы согласовывают при проектировании локальной сети объекта.
Что включить в требования перед закупкой
| Раздел | Что зафиксировать |
|---|---|
| Установка | Помещение или шкаф, способ монтажа, доступное место и условия охлаждения |
| Среда | Температура у оборудования, влажность, конденсация, пыль и вибрация |
| Питание | Напряжение, мощность источников и требуемая схема резервирования |
| Подключения | Количество устройств, скорости портов и резерв на расширение |
| PoE | Модели потребителей, режимы питания, мощность портов и общий бюджет |
| Магистрали | Тип линий, расстояния, скорости и совместимые оптические модули |
| Управление | VLAN, мониторинг, необходимые протоколы и доступ администратора |
| Отказоустойчивость | Сценарии отказа и допустимое время восстановления связи |
Такая спецификация позволяет сравнить модели по требованиям объекта. Оборудование оценивают вместе с питанием, линиями связи и условиями установки: соответствие одному параметру не заменяет проверку остальных.
Есть схема промышленной сети или техническое задание? Передайте требования к подключениям, условиям эксплуатации, питанию и резервированию. Сопоставим их с характеристиками оборудования и предложим варианты для закупки. Отправить требования к оборудованию
Вопросы о выборе оборудования для промышленной сети
Можно, если фактические условия установки и требования проекта соответствуют документации устройства. Проверяют температуру, влажность, питание, помехи и другие воздействия. Само размещение в шкафу не гарантирует подходящих условий.
Нет. Дополнительно проверяют защиту от воды и пыли, условия по влажности и конденсации, кабельные вводы и температурный режим шкафа. Условия эксплуатации должны подходить также блоку питания и оптическим модулям.
Только при подходящей схеме подключения и поддержке этой функции устройством. Если оба входа подключены к одному блоку питания, его отказ отключит коммутатор. Для резервной схемы проверяют источники, общие точки отказа и доступную мощность при отказе одного источника.
Сначала проверяют совместимость питания и мощность каждого порта. Затем оценивают суммарную мощность, выделяемую коммутатором, учитывая максимальную нагрузку устройств, потери в линиях и способ распределения бюджета. Дополнительно проверяют ограничения блока питания и температурного режима.
Нет. Оборудование должно поддерживать подходящий механизм резервирования и быть правильно настроено. Простое замыкание Ethernet-соединений в кольцо без защиты от петель может нарушить работу сети. Протокол и время восстановления выбирают под требования объекта.
