IP-камеры, точки доступа Wi-Fi, IP-телефоны и другое сетевое оборудование часто устанавливаются там, где подводить отдельную линию 220 В неудобно или экономически нецелесообразно.
Технология PoE решает эту задачу: питание и данные передаются к устройству по одному Ethernet-кабелю.
Но само наличие разъёма RJ45 ещё не означает поддержку PoE. Для корректной работы необходимо, чтобы источник питания и подключаемое устройство были совместимы по технологии, стандарту и мощности.
Что такое PoE

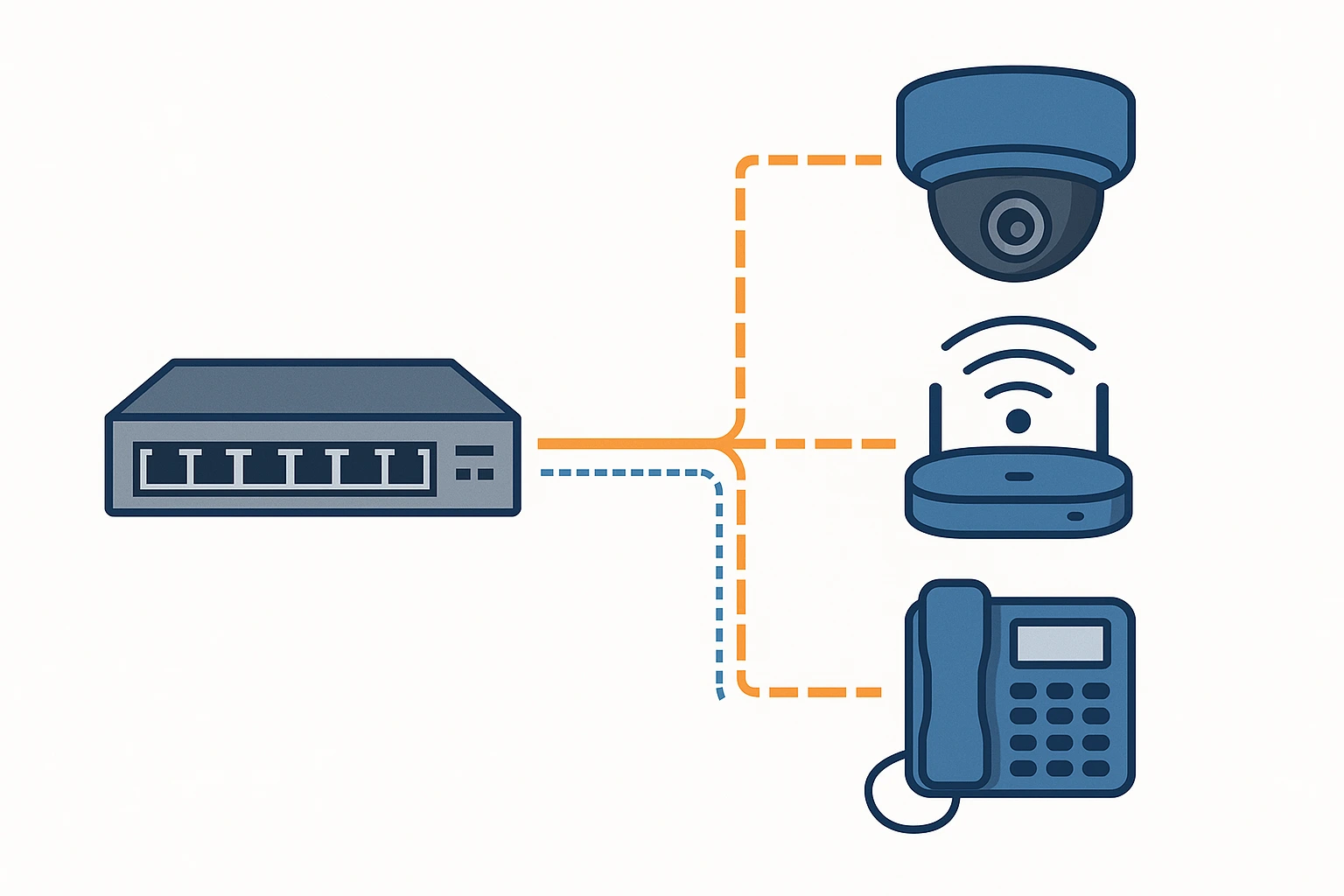

PoE (Power over Ethernet) — технология передачи электрического питания вместе с данными по кабелю Ethernet. Один кабель витой пары одновременно обеспечивает сетевое подключение и питание конечного устройства.
Это позволяет отказаться от отдельного блока питания непосредственно возле камеры, точки доступа или IP-телефона и централизовать питание сетевого оборудования.
В стандартной PoE-системе участвуют два основных элемента:
- PSE (Power Sourcing Equipment) — оборудование, которое подаёт питание в Ethernet-линию. Обычно это PoE-коммутатор или PoE-инжектор;
- PD (Powered Device) — устройство, которое получает питание: IP-камера, точка доступа, телефон, терминал, домофон и другое оборудование.
Как работает питание PoE
В стандартизированном Active PoE источник PSE сначала определяет наличие совместимого питаемого устройства и только после этого подаёт рабочее питание. Благодаря этому обычное Ethernet-устройство без поддержки PoE не должно получить питание просто потому, что его подключили к соответствующему порту.
Дальнейшие возможности зависят от поддерживаемого стандарта и класса мощности. IEEE 802.3af, 802.3at и 802.3bt рассчитаны на разные уровни нагрузки и сценарии применения.
Подробные значения мощности, классы и различия между поколениями технологии мы разобрали отдельно в материале о стандартах PoE IEEE 802.3af, 802.3at и 802.3bt.
Какие устройства используют PoE
Питание по Ethernet особенно востребовано для оборудования, которое должно быть подключено к локальной сети, но устанавливается вдали от обычных электрических розеток.
- IP-камеры. На фасаде, потолке, опоре или в производственном помещении достаточно одной кабельной линии до коммутационного узла.
- Точки доступа Wi-Fi. Их можно размещать исходя из расчёта радиопокрытия, а не расположения розеток.
- IP-телефоны. Рабочее место получает сеть и питание телефона по одному кабелю.
- Домофоны и терминалы доступа. PoE упрощает подключение сетевых панелей и контроллеров.
- IoT и специализированные сетевые устройства. Поддержка зависит от конкретной модели и требуемой мощности.
Основные преимущества PoE
Главное преимущество технологии — не просто уменьшение количества проводов. В корпоративной инфраструктуре PoE позволяет централизовать питание сетевых устройств и управлять им из одной точки.
- Проще монтаж. Не требуется отдельная электрическая линия до каждого устройства.
- Свободнее размещение оборудования. Камеру или точку доступа можно устанавливать там, где это технически правильно.
- Централизованное резервирование. Подключив PoE-коммутатор и сетевое ядро к ИБП, можно резервировать сразу группу конечных устройств.
- Проще масштабирование. Для подключения нового PD достаточно подготовить подходящий Ethernet-порт и проверить запас PoE-бюджета.
- Удобнее обслуживание. Питание устройств может контролироваться непосредственно со стороны сетевой инфраструктуры.
При этом PoE не отменяет необходимость инженерного расчёта. Мощность отдельного порта, общий PoE-бюджет коммутатора, длина кабеля и требования подключаемых устройств должны соответствовать друг другу.
Подбираете оборудование с PoE? В каталоге «Авантаж Маркет» представлены PoE-коммутаторы для IP-камер, Wi-Fi, телефонии и корпоративных сетей. При подборе учитывайте количество портов, стандарты питания, мощность одного порта и общий PoE-бюджет. Посмотреть PoE-коммутаторы
Active PoE и Passive PoE — не одно и то же
Отдельно необходимо различать стандартизированное активное PoE и Passive PoE.
При Active PoE источник и питаемое устройство взаимодействуют перед подачей рабочего питания. В Passive PoE напряжение может подаваться без такой процедуры согласования, поэтому ошибка по напряжению, распиновке или совместимости способна привести к неработоспособности или повреждению оборудования.
Эта тема имеет достаточно нюансов, поэтому мы вынесли её в отдельный материал: что такое Passive PoE и когда его можно применять.
Когда обычной мощности PoE недостаточно
Не все питаемые устройства имеют одинаковое энергопотребление. Простой IP-телефон и мощная уличная PTZ-камера создают совершенно разную нагрузку.
У PTZ-камер одновременно могут работать приводы, моторизированный объектив, ИК-подсветка, белый свет, обогрев и дополнительная электроника. Поэтому максимальная нагрузка такого устройства может превышать возможности стандартного PoE-порта.
Для подобных задач производители используют решения повышенной мощности. Например, в оборудовании Dahua встречается Hi-PoE. Что это за режим и почему его нельзя автоматически приравнивать к IEEE 802.3bt, подробно разобрано в статье для чего нужен порт Hi-PoE.
PoE-коммутатор или PoE-инжектор
Основным источником питания в сетях с несколькими устройствами обычно является PoE-коммутатор. Он одновременно выполняет коммутацию Ethernet-трафика и распределяет питание между подключёнными PD.
Но если нужно запитать только одно или несколько устройств, а существующий коммутатор не поддерживает PoE, полностью менять сетевое оборудование не всегда рационально. В таком случае между обычным коммутатором и конечным устройством устанавливается PoE-инжектор.
Схема работы и особенности такого подключения подробно рассмотрены в статье что такое PoE-инжектор и когда он нужен.
PoE-бюджет: почему одного количества портов недостаточно
Одна из самых частых ошибок — выбирать коммутатор только по количеству PoE-портов.
Например, восемь камер не означают автоматически, что подойдёт любой восьмипортовый PoE-коммутатор.
Необходимо проверить:
- максимальное потребление каждого устройства;
- стандарт питания каждого PD;
- максимальную мощность отдельного PoE-порта;
- общий PoE-бюджет коммутатора;
- количество одновременно работающих устройств;
- необходимый эксплуатационный резерв.
Если суммарная нагрузка превышает доступный бюджет, часть устройств может не получить питание либо система будет работать на границе возможностей блока питания.
PoE в системах видеонаблюдения
В IP-видеонаблюдении PoE особенно удобен: между коммутатором и камерой прокладывается одна линия витой пары, по которой передаются видеопоток и питание.
Но при выборе коммутатора для CCTV к мощности добавляются и сетевые параметры: количество камер, скорость портов, uplink, суммарный битрейт, резерв по портам и топология объекта.
Эти параметры лучше считать отдельно от базового объяснения технологии. Для этого предназначен наш материал о том, как выбрать PoE-коммутатор для системы видеонаблюдения.
Что такое PoE Watchdog
В некоторых PoE-коммутаторах предусмотрена функция автоматического контроля подключённых устройств. Если камера или другое PD перестаёт отвечать, коммутатор может отключить питание соответствующего порта и затем включить его снова, фактически выполнив удалённую перезагрузку.
Такая функция особенно полезна на удалённых объектах, где обычная ручная перезагрузка камеры требует выезда специалиста.
Принцип работы и ограничения функции подробно разобраны отдельно: как работает Watchdog в PoE-коммутаторах.
Что проверить перед построением PoE-сети
Перед выбором оборудования достаточно последовательно проверить несколько параметров:
- Какие устройства будут подключены и поддерживают ли они PoE.
- Какой стандарт питания требуется каждому устройству.
- Каково максимальное энергопотребление каждого PD.
- Достаточна ли мощность конкретного PoE-порта.
- Хватает ли общего PoE-бюджета коммутатора.
- Какова длина кабельных линий.
- Какая скорость Ethernet требуется устройствам.
- Нужны ли VLAN, управление, Watchdog и другие функции.
- Как будет резервироваться питание коммутатора.
Такой подход позволяет выбирать PoE не по одному признаку «есть питание в RJ45», а как часть полноценной сетевой инфраструктуры.
Нужно проверить совместимость PoE-оборудования? Отправьте модели камер, точек доступа, телефонов или другого сетевого оборудования. Поможем проверить стандарты питания, необходимую мощность портов и общий PoE-бюджет системы. Отправить оборудование в WhatsApp
PoE: ответы на частые вопросы
Если порт работает по стандартному Active PoE IEEE 802.3af/at/bt, PSE сначала определяет совместимое питаемое устройство и только после этого подаёт питание. Поэтому обычное Ethernet-устройство без поддержки PoE обычно может подключаться к такому порту. Для Passive PoE это правило не действует — совместимость необходимо проверять отдельно.
Основное отличие заключается в доступной мощности. PoE обычно относится к IEEE 802.3af, а обозначение PoE+ используется для IEEE 802.3at с более высокой мощностью. Для ещё более мощных устройств применяется IEEE 802.3bt и отдельные технологии производителей. При выборе нужно проверять стандарт и максимальное потребление конкретного PD.
Стандартная Ethernet-линия проектируется с учётом ограничения по длине канала. Некоторые специализированные PoE-коммутаторы имеют режимы Long Range или Extend для увеличенной дистанции, но это функция конкретного оборудования. Она может сопровождаться снижением скорости и доступной мощности, поэтому универсального правила «любой PoE работает до 250 м» нет.
PoE-бюджет — это общая мощность, которую коммутатор может распределить между питаемыми устройствами. Его нельзя путать с максимальной мощностью одного порта. Коммутатор может иметь много PoE-портов, но при высокой нагрузке суммарного бюджета может оказаться недостаточно для одновременного питания всех устройств.
Для нескольких PoE-устройств обычно удобнее коммутатор: питание и коммутация объединены в одном узле. Инжектор рационален, если нужно добавить питание одному или нескольким устройствам в существующую сеть без замены обычного коммутатора. Решение зависит от количества PD, требуемой мощности и архитектуры сети.
Главное о PoE
PoE — это не отдельный тип Ethernet-сети, а способ централизованно передавать питание к сетевому устройству по той же кабельной линии, по которой идут данные.
Для корректной работы необходимо согласовать три вещи: возможности PSE, требования PD и параметры кабельной линии. А стандарты питания, Passive PoE, Hi-PoE, Watchdog, PoE-инжекторы и выбор коммутатора для видеонаблюдения — уже отдельные инженерные вопросы, каждый из которых требует собственного расчёта.
