Стандарт 19 дюймов: что это и какие размеры он задаёт

19 дюймов — это стандартный монтажный формат, используемый для серверного, сетевого, телекоммуникационного и другого стоечного оборудования. Обозначение 19″ относится к стандартизированной монтажной системе, а не к внешней ширине всего серверного шкафа.

В международной серии стандартов IEC 60297 используются механические конструкции формата 482,6 мм (19″). Благодаря этому серверы, коммутаторы, патч-панели, ИБП и другие устройства могут проектироваться под единый монтажный интерфейс.

Главное: 19″ определяет монтажный формат. Он не означает, что внешний корпус шкафа обязательно имеет ширину 482,6 мм, и сам по себе не определяет глубину, допустимую нагрузку, охлаждение или питание.

Что означает 19 дюймов в серверной стойке

Один дюйм равен 25,4 мм, поэтому 19″ соответствуют 482,6 мм. Именно значение 482,6 мм используется в обозначении механических конструкций 19-дюймовой серии.

Но воспринимать эти 482,6 мм как внешнюю ширину серверного шкафа неправильно. Корпус должен дополнительно вместить монтажные профили, двери, боковые панели, кабельные зоны и другие элементы конструкции, поэтому его фактические внешние размеры могут быть больше.

Таким образом, когда оборудование называют 19-дюймовым, речь идёт прежде всего о его совместимости с соответствующей монтажной системой.

19 дюймов в миллиметрах

Фактическая высота передней панели конкретного устройства может быть немного меньше соответствующего количества U, чтобы обеспечить необходимые монтажные зазоры.

Что такое U в серверном шкафу

U — Rack Unit, единица монтажной высоты стоечного оборудования. Один юнит равен 44,45 мм.

Если сервер обозначен как 2U, он занимает две монтажные единицы по высоте. Коммутатор или патч-панель 1U занимают одну. Поэтому обозначения 12U, 24U, 42U или 47U у шкафа показывают прежде всего доступную монтажную высоту, а не его точную внешнюю высоту в миллиметрах.

Например, обозначение 42U означает наличие 42 монтажных единиц для размещения совместимого оборудования. Сам корпус при этом выше монтажной зоны из-за основания, крыши, рамы и других элементов конструкции.

Почему 19″ и U — это разные параметры

Эти обозначения отвечают за разные направления монтажной системы:

• 19″ характеризует стандартный формат монтажной зоны по ширине;
• U характеризует доступное монтажное пространство по высоте.

Поэтому шкаф может одновременно называться, например, 19″ и 42U: первое обозначение описывает его монтажный формат, второе — количество доступных юнитов.

Что означает Rack Mount

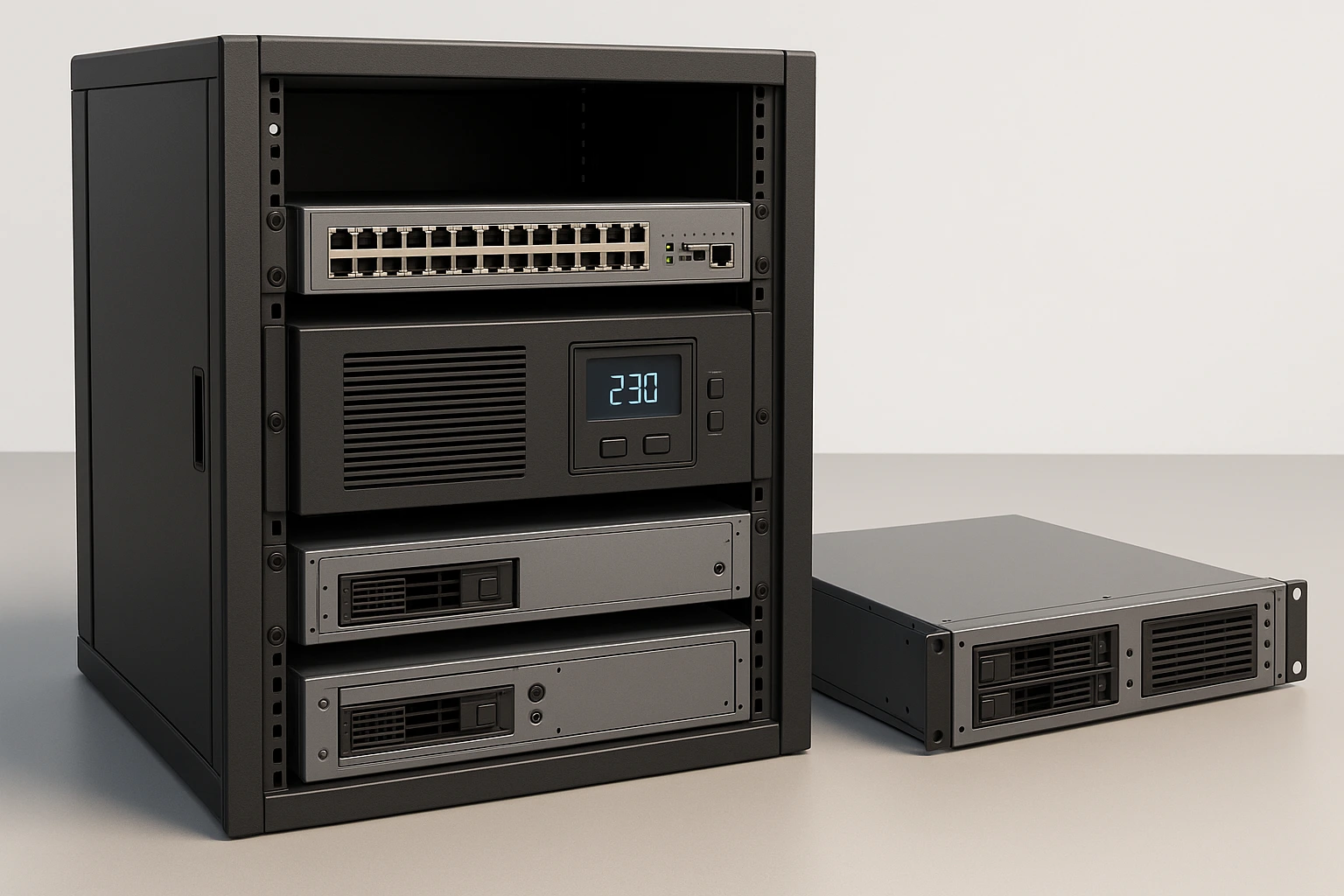

Rack Mount означает, что устройство предназначено для установки в стойку или шкаф. В серверной и сетевой инфраструктуре наиболее распространён именно 19-дюймовый формат.

У rack-mount устройства обычно есть элементы крепления к монтажным профилям либо предусмотрена установка с помощью специальных направляющих или другого штатного крепежа.

Высота такого оборудования часто обозначается в U: 1U, 2U, 3U и далее.

Монтажные профили в шкафу 19″

Оборудование крепится к вертикальным монтажным профилям шкафа или стойки. Положение профилей и способ крепления зависят от конструкции конкретного шкафа.

Для сравнительно неглубокого сетевого оборудования может быть достаточно крепления за переднюю монтажную плоскость, тогда как серверы, крупные ИБП и другое тяжёлое или глубокое оборудование нередко требуют задних профилей, направляющих либо дополнительной опоры.

Поэтому одного обозначения «19″» недостаточно, чтобы гарантировать установку любого стоечного устройства в любой шкаф.

Что стандарт 19″ не говорит о размерах шкафа

Это особенно важно при подборе оборудования. Формат 19″ не следует воспринимать как полный набор размеров готового шкафа.

Само обозначение 19″ не позволяет определить:

• внешнюю ширину корпуса;
• внешнюю глубину шкафа;
• монтажную глубину между профилями;
• допустимую статическую нагрузку;
• конструкцию дверей и боковых панелей;
• схему охлаждения;
• наличие места для вертикального PDU и кабельных трасс.

Поэтому два шкафа одного формата 19″ и одинаковой высоты в U могут значительно отличаться по конструкции и совместимости с конкретным оборудованием.

Подробно внешние размеры, монтажную глубину и высоту шкафов мы разобрали отдельно в статье «Размеры серверного шкафа: как выбрать высоту, ширину и глубину».

Совместимо ли всё 19-дюймовое оборудование между собой

Единый 19-дюймовый монтажный формат существенно упрощает совместное размещение оборудования разных производителей, однако надпись 19″ Rack Mount сама по себе ещё не гарантирует полную совместимость.

Перед установкой необходимо проверить:

• количество занимаемых U;
• глубину корпуса устройства;
• допустимый диапазон установки направляющих;
• массу и требования к опоре;
• наличие пространства для кабелей и разъёмов;
• требования к воздушному потоку;
• тип крепления.

Особенно это важно для серверов, ИБП и тяжёлого оборудования: устройство может соответствовать формату 19″ по переднему креплению, но не подходить конкретному шкафу по глубине или направляющим.

19-дюймовый шкаф, стойка и открытая рама — это одно и то же?

Нет. Стандартный монтажный интерфейс может использоваться в разных конструкциях.

• Закрытый шкаф имеет корпус, двери и обычно съёмные боковые панели.
• Открытая стойка оставляет оборудование более доступным и не образует закрытого корпуса.
• Настенный шкаф также может иметь монтажную систему 19″, но обычно рассчитан на другие условия установки и ограничения по глубине и нагрузке.

Поэтому слово «19-дюймовый» характеризует монтажный формат, а не конкретный тип конструкции.

Как определить, подходит ли устройство к шкафу

Проверку лучше выполнять в несколько этапов:

Только после такой проверки можно говорить о фактической совместимости оборудования со шкафом.

Нужен серверный шкаф стандарта 19″? В каталоге «Авантаж Маркет» представлены настенные и напольные серверные шкафы 19″ различной высоты и конструкции. Посмотреть серверные шкафы 19″

Зачем стандарт 19″ используется до сих пор

Главное преимущество стандартизированной монтажной системы — предсказуемый механический интерфейс. Производитель шкафа и производитель оборудования могут проектировать свои изделия независимо друг от друга, используя совместимую систему крепления.

Это позволяет в одном шкафу размещать серверное и сетевое оборудование разных брендов, если совпадают остальные условия монтажа: U, глубина, направляющие, нагрузка и требования к охлаждению.

Поэтому 19-дюймовый формат применяется не только для серверов. В нём выпускаются коммутаторы, маршрутизаторы, патч-панели, PDU, ИБП, системы хранения данных, аудио- и телекоммуникационное оборудование.

Главное о стандарте 19 дюймов

19″ — это монтажный формат, а не полный размер серверного шкафа. Значение 482,6 мм относится к стандартизированной 19-дюймовой системе, а высота оборудования и монтажного пространства дополнительно описывается в U, где 1U равен 44,45 мм.

При подборе шкафа этих двух параметров недостаточно. Необходимо отдельно проверить глубину, нагрузку, рельсы, пространство для кабелей и требования оборудования к охлаждению.

А если оборудование уже выбрано и требуется определить его положение внутри шкафа, смотрите материал «Компоновка серверного шкафа: как разместить оборудование внутри».
