PoE (Power over Ethernet) — технология передачи электрического питания и данных по одному Ethernet-кабелю. Она позволяет подключить совместимую IP-камеру, точку доступа Wi-Fi или IP-телефон без отдельного блока питания возле устройства.
Аббревиатура PoE расшифровывается как Power over Ethernet — «питание по Ethernet». Но наличие разъёма RJ-45 ещё не означает поддержку этой технологии. Источник и подключаемое устройство должны быть совместимы по способу питания, стандарту и мощности.
Как работает питание PoE
В системе участвуют источник питания, кабельная линия и устройство, которое получает питание.
| Обозначение | Что означает | Пример |
|---|---|---|
| PSE | Power Sourcing Equipment — оборудование, которое подаёт питание в Ethernet-линию. | PoE-коммутатор или PoE-инжектор. |
| PD | Powered Device — устройство, которое получает питание по Ethernet. | Совместимая IP-камера, точка доступа, IP-телефон. |
| Кабельная линия | Соединяет источник и устройство, передавая данные и питание. | Витая пара с совместимыми соединительными компонентами. |
В стандартизированном PoE IEEE 802.3af/at/bt источник сначала определяет наличие совместимого устройства. Затем выполняются предусмотренные стандартом процедуры определения или согласования мощности и подаётся рабочее питание.
Возможности конкретного подключения зависят от источника, устройства, класса питания и параметров линии. Одинаковые разъёмы не гарантируют одинаковую мощность или совместимость.
Данные и питание используют одну кабельную линию, но решают разные задачи. Поддержка PoE сама по себе не определяет скорость Ethernet: её нужно проверять отдельно по характеристикам портов и оборудования.
Что такое PoE-порт
PoE-порт — Ethernet-порт с функцией подачи или получения питания. Важно смотреть, какую роль он выполняет на конкретном устройстве.
- PoE Out — выход питания. Такой порт может питать совместимое подключённое устройство.
- PoE In — вход питания. Через него питается само устройство.
Например, порт PoE Out на коммутаторе соединяют с PoE-входом камеры. У некоторых устройств есть обе функции, но возможность передавать питание дальше и доступная для этого мощность должны быть прямо указаны в документации.
Не все порты коммутатора обязательно поддерживают PoE. Проверяйте маркировку, количество питающих портов и ограничения каждого из них.
Что такое PoE-коммутатор и чем он отличается от инжектора
PoE-коммутатор объединяет сетевые устройства и подаёт питание через предусмотренные для этого Ethernet-порты. Он удобен, когда нужно подключить несколько камер, точек доступа или телефонов в одном узле.
PoE-инжектор добавляет питание в Ethernet-линию. Его можно использовать, если существующий коммутатор не поддерживает PoE, а заменить его ради одного или нескольких устройств нецелесообразно.
В типовой схеме к инжектору подключают Ethernet-линию от обычного коммутатора или маршрутизатора, а выход с данными и питанием соединяют с совместимым устройством. Самому инжектору также нужен источник электропитания.
Подробности подключения и выбора рассмотрены в статье что такое PoE-инжектор и когда он нужен.

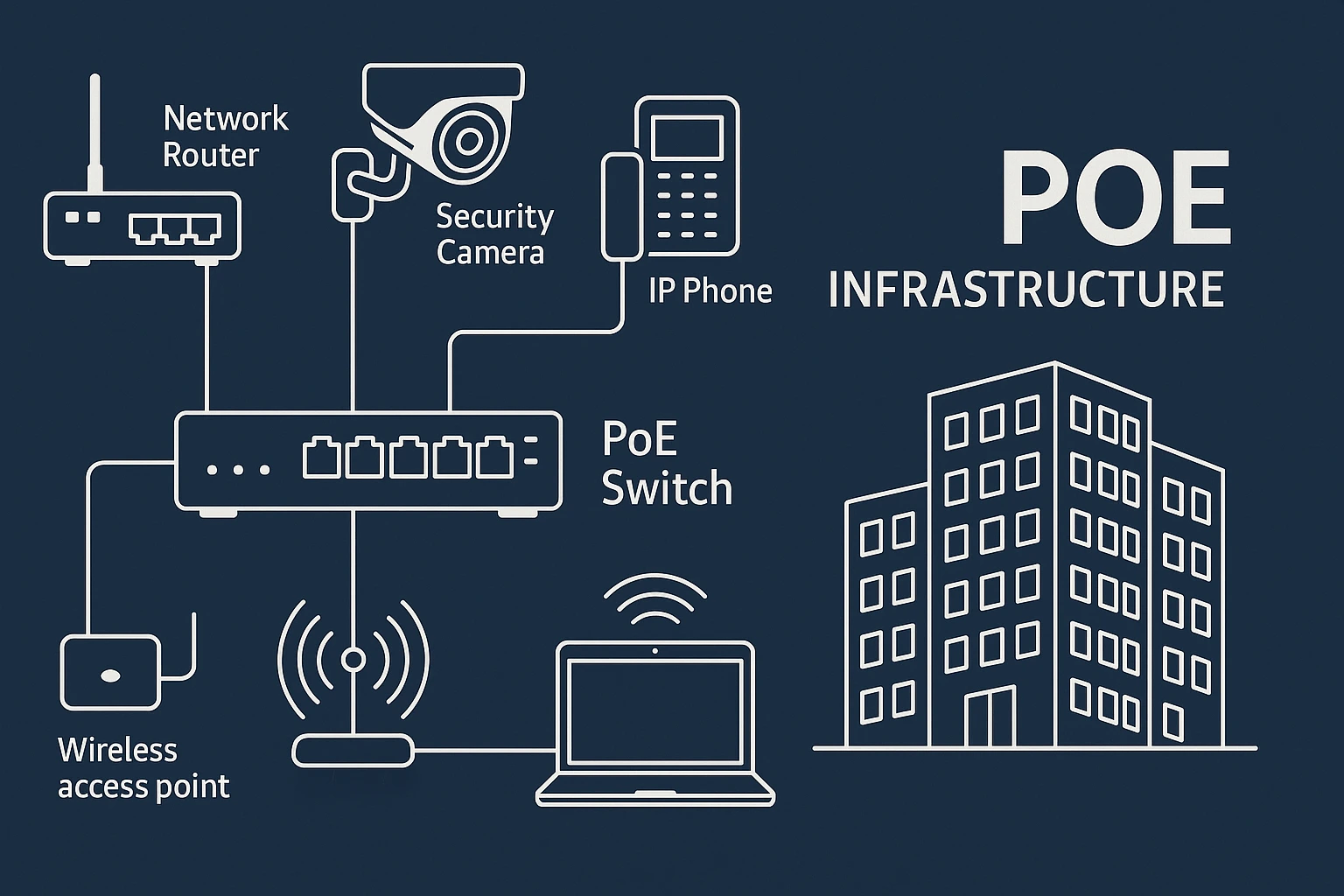

Какие устройства получают питание по PoE
Технология используется там, где устройство должно быть подключено к сети, а отдельную электрическую розетку рядом с ним размещать неудобно.
- IP-камеры. По одной линии передаются видеоданные и питание камеры.
- Точки доступа Wi-Fi. Их можно размещать исходя из условий покрытия, предусмотрев Ethernet-подключение и подходящее питание.
- IP-телефоны. Один кабель обеспечивает сетевое подключение и питание телефона.
- Домофоны и терминалы доступа. Поддержка PoE зависит от конкретной модели.
- Датчики, панели и другое сетевое оборудование. Требования к мощности и совместимости проверяют по документации.
PoE-камера — это IP-камера, которая поддерживает получение питания по Ethernet. Не любая IP-камера обладает этой возможностью. Аналогично наличие сетевого порта у телефона, терминала или точки доступа не подтверждает поддержку PoE.
Для системы видеонаблюдения кроме питания нужно учитывать трафик камер, скорость соединений и архитектуру объекта. Эти вопросы разобраны в материале как выбрать PoE-коммутатор для видеонаблюдения.
Основные преимущества и ограничения PoE
PoE упрощает подключение оборудования и позволяет централизовать его питание:
- к совместимому устройству достаточно подвести одну Ethernet-линию вместо отдельных линий данных и питания;
- камера или точка доступа меньше зависит от расположения ближайшей электрической розетки;
- через резервное питание коммутационного узла можно поддерживать работу группы PoE-устройств;
- оборудование с соответствующими функциями позволяет контролировать и перезапускать питание отдельных портов.
При этом PoE не отменяет расчёт мощности и проверку кабеля. Источнику питания нужна электроэнергия, а каждое подключение должно соответствовать требованиям устройства. Удалённое управление питанием также поддерживается не всеми моделями.
Подбираете PoE-коммутатор? Сравните модели по количеству портов, стандартам питания, мощности одного порта и общему PoE-бюджету. Учитывайте требования всех подключаемых устройств. Посмотреть PoE-коммутаторы
Стандарты PoE и совместимость устройств
Обозначения IEEE 802.3af, 802.3at и 802.3bt относятся к разным поколениям стандартизированного питания по Ethernet. Они предусматривают разные возможности по мощности. Обозначение PoE+ обычно используют для IEEE 802.3at, а PoE++ встречается в описаниях IEEE 802.3bt.
Для подбора оборудования важнее точный стандарт и характеристики модели, чем одно маркетинговое обозначение. Проверьте:
- какой способ питания поддерживает устройство;
- какой стандарт и мощность обеспечивает порт источника;
- хватит ли питания для нужного режима работы и подключённых аксессуаров;
- достаточен ли общий бюджет источника для всех устройств.
Мощность на выходе источника и мощность, доступная устройству, различаются из-за потерь в кабельной линии. Подробные значения и классы приведены в статье о стандартах PoE IEEE 802.3af, 802.3at и 802.3bt.
Active PoE и Passive PoE
В стандартизированном PoE источник проверяет совместимость перед подачей рабочего питания. Такое решение часто называют Active PoE.
В Passive PoE питание может подаваться без стандартной процедуры обнаружения и согласования. Поэтому необходимо заранее проверить напряжение, полярность, используемые контакты и требования оборудования. Ошибка может привести к повреждению устройства.
Подробности приведены в отдельном материале что такое Passive PoE и когда его можно применять.
Когда требуется повышенная мощность
IP-телефон, обычная камера и PTZ-камера с подсветкой, приводами и обогревом могут предъявлять разные требования к питанию. Для мощного устройства недостаточно проверить только наличие PoE на коммутаторе.
Кроме стандартов IEEE, встречаются решения производителей, например Hi-PoE. Их совместимость нельзя определять только по похожему названию. Отличия разобраны в статье для чего нужен порт Hi-PoE.
PoE-бюджет: мощность порта и всей системы
PoE-бюджет — суммарная мощность, которую источник может выделить для питания подключённых устройств. Это отдельная характеристика: она не равна автоматически количеству портов, умноженному на максимальную мощность одного порта.
Например, у коммутатора может быть восемь портов с поддержкой до 30 Вт на каждом, но общий бюджет — 120 Вт. Одновременно выделить по 30 Вт всем восьми портам он не сможет: для этого потребовалось бы 240 Вт.
При расчёте необходимо различать несколько величин.
| Параметр | Что он показывает | Как использовать |
|---|---|---|
| Максимальная мощность порта | Возможности одного питающего подключения. | Проверить, подходит ли порт каждому устройству отдельно. |
| Общий PoE-бюджет | Мощность, доступную для питания всех PoE-устройств. | Сопоставить с суммарной требуемой мощностью на стороне источника. |
| Максимальное потребление устройства | Потребность устройства в предусмотренных производителем режимах. | Использовать данные для нужной комплектации, включая подсветку, обогрев и аксессуары. |
| Выделенная мощность | Мощность, которую источник учитывает за портом по классу, настройкам или результатам согласования. | Проверить, как конкретный коммутатор распределяет доступный бюджет. |
| Текущее потребление | Нагрузку в момент измерения. | Использовать для наблюдения за работой, не подменяя им расчёт максимальной нагрузки. |
Начинайте с максимального паспортного потребления устройств в нужных режимах. Затем учитывайте потери линии и правила выделения мощности конкретным источником. Если расчёт уже выполнен на стороне PSE с учётом потерь, повторно прибавлять те же потери не нужно.
Сумма текущих показаний потребления может быть ниже мощности, которую коммутатор зарезервировал за портами. Поэтому свободный бюджет нельзя всегда определить простым вычитанием текущего потребления из паспортного максимума.
Резерв предусматривают под согласованный сценарий расширения и особенности системы. Универсального процента, подходящего любому объекту, нет. Также проверьте, зависит ли доступный PoE-бюджет от установленного блока питания или выбранного режима резервирования.
При нехватке мощности поведение зависит от оборудования: отдельный порт может не получить питание, устройство может работать с ограничениями или питание может отключаться согласно настройкам приоритетов. Причину проверяют по состоянию портов и журналам оборудования.
Какой кабель нужен для PoE
Выражение «PoE-кабель» обычно обозначает Ethernet-кабель, который используют для передачи данных и питания. Специальная надпись PoE сама по себе не заменяет проверку характеристик линии.
Для новой стационарной сети выбирайте витую пару с медными проводниками и характеристиками, соответствующими скорости Ethernet, требуемому питанию и условиям прокладки.
На работу влияют не только категория кабеля, но и:
- материал и сечение проводников;
- длина и сопротивление линии;
- качество соединений, розеток и патч-кордов;
- разбаланс сопротивления проводников;
- температура и условия прокладки кабелей в пучках.
На нагрев влияет передаваемая мощность и возможность отвода тепла. Для плотных пучков и мощных PoE-устройств учитывайте рекомендации производителя кабеля и требования проекта. Универсального допустимого размера пучка для любых условий нет.
Проверка целостности жил не подтверждает все характеристики линии. Если требуется подтверждение пригодности кабельной системы для заданной нагрузки и категории, состав измерений и подходящий прибор согласуют отдельно.
На какое расстояние работает PoE
Для распространённых медных Ethernet-подключений ориентиром служит канал длиной до 100 метров, включая соединительные шнуры. При этом питание должно соответствовать требованиям устройства на всей длине линии.
Режимы Extend или Long Range позволяют отдельным моделям оборудования работать на большей дистанции, но могут ограничивать скорость и доступную мощность. Это не универсальное свойство любого PoE-коммутатора.
Принцип расчёта длины канала разобран в статье о максимальной длине витой пары.
Как резервировать питание PoE-устройств
Подключение PoE-коммутатора к ИБП позволяет поддерживать питание подключённых устройств при отключении внешней электросети. Но для работы сервиса нужно учитывать всю необходимую цепочку: например, маршрутизатор, сервер, оборудование провайдера или видеорегистратор.
При подборе ИБП учитывают собственное потребление коммутатора, питание устройств и другие подключённые нагрузки. Время автономной работы определяют по характеристикам ИБП и аккумуляторов для соответствующей нагрузки, а не только по числу PoE-портов.
ИБП не защищает от отказа самого коммутатора. Разделение устройств между несколькими узлами уменьшает число устройств, затронутых одним отказом, но не сохраняет питание устройства, подключённого только к неисправному узлу.
Поэтому отдельно рассматривают:
- запас PoE-мощности для нагрузки и расширения;
- резервное электропитание на нужное время;
- отказ блоков питания и других компонентов;
- приоритеты устройств и порядок восстановления работы.
Наличие двух блоков питания также требует проверки режима работы: доступный PoE-бюджет после отказа одного блока может отличаться от бюджета при работе обоих.
Что такое PoE Watchdog
Некоторые коммутаторы могут контролировать доступность подключённого устройства и перезапускать питание порта, если оно перестало отвечать. Такая функция обычно называется PoE Watchdog.
Она помогает восстановить работу после отдельных зависаний, но не устраняет повреждение кабеля, несовместимость питания или недостаточный бюджет. Регулярные автоматические перезагрузки — повод искать причину, а не считать проблему решённой.
Принцип действия и ограничения рассмотрены в статье как работает Watchdog в PoE-коммутаторах.
Что проверить перед подключением PoE
- Поддерживает ли конечное устройство питание по Ethernet.
- Совместимы ли источник и устройство по стандарту или фирменной технологии.
- Достаточно ли мощности одного порта для нужного режима работы.
- Хватает ли общего PoE-бюджета для всех подключений.
- Как источник выделяет мощность и какие приоритеты настроены.
- Соответствуют ли кабель и соединения длине линии, скорости и условиям эксплуатации.
- Достаточна ли скорость Ethernet-портов и общих соединений.
- Какие устройства должны продолжать работу при отключении электросети.
После подключения проверьте работу всей системы в предусмотренных режимах. Если питание пропадает, сопоставьте события на портах, потребление и условия, при которых возникает проблема. Не каждая неисправность камеры или точки доступа связана именно с PoE.
Нужно проверить совместимость PoE-оборудования? Отправьте модели камер, точек доступа, телефонов и источника питания, количество устройств и длины линий. Поможем проверить требования к портам и общий PoE-бюджет. Отправить параметры в WhatsApp
PoE: ответы на частые вопросы
PoE — Power over Ethernet, «питание по Ethernet». Технология позволяет передавать данные и электрическое питание к совместимому сетевому устройству по одной кабельной линии.
Нет. RJ-45 указывает на тип соединения, но не подтверждает возможность подачи или получения питания. Поддержку PoE, роль порта и его характеристики проверяют по маркировке и документации оборудования.
Порт, работающий по стандартному PoE IEEE 802.3af/at/bt, проверяет наличие совместимого питаемого устройства перед подачей рабочего питания. Поэтому обычное Ethernet-устройство можно подключать к такому порту для передачи данных. Это правило не следует переносить на Passive PoE или принудительные режимы подачи питания.
Обозначение PoE обычно используют для IEEE 802.3af, а PoE+ — для IEEE 802.3at с большей доступной мощностью. При подборе проверяют точный стандарт источника, требования устройства и общий бюджет питания.
Используется подходящая витая пара, но пригодность определяется характеристиками всей линии. Важны материал и сечение проводников, длина, сопротивление, качество соединений и условия прокладки. Одна надпись PoE на кабеле не подтверждает соответствие задаче.
Не обязательно. Максимум одного порта и суммарный PoE-бюджет — отдельные характеристики. Для одновременной выдачи по 30 Вт всем восьми портам источник должен располагать соответствующим бюджетом и поддерживать такой режим.
Для увеличенной дистанции применяют специальные решения, например поддерживаемые оборудованием режимы Extend или дополнительные устройства. Нужно проверить допустимую длину, скорость передачи и питание на конечном устройстве. Обычный PoE-порт сам по себе не гарантирует работу за пределами стандартного Ethernet-канала.
Коммутатор удобен для подключения группы устройств и организации единого узла. Инжектор позволяет добавить питание в отдельную линию без замены существующего коммутатора. Выбор зависит от количества устройств, требуемой мощности и схемы сети.
