Технология РоЕ (power over ethernet) предполагает возможность осуществления электропитания через подсоединенный Ethernet-кабель UTP, которое выполняется параллельно с передачей данных. Основным преимуществом внедрения подобных технологий является отсутствие необходимости проведения отдельной ветви электропроводки для сетевых устройств.
Основные принципы функционирования PoE
При использовании сетью Ethernet стандарта 100BASE-TX в UTB-кабеле половина жил используются для передачи электропитания и при этом не задействованы в процессе обмена данными. Если же вами применяется система 1000BASE-TX, то данные в этом стандарте передаются посредством всех 4 жилистым парам кабеля, а вот электропитание параллельно с данными поступает только по 2 парам жил.
Применение четырехпарного Ethernet-кабеля с целью электропитания технических устройств впервые было задействовано в 2000 году, а уже в 2003 был создан один из используемых сегодня стандартов РоЕ - IEEE 802.3af для мощности в 15,4 Ватт. Но спустя 6 лет был внедрен стандарт IEEE 802.3at, дающий номинальное напряжение в 48В.

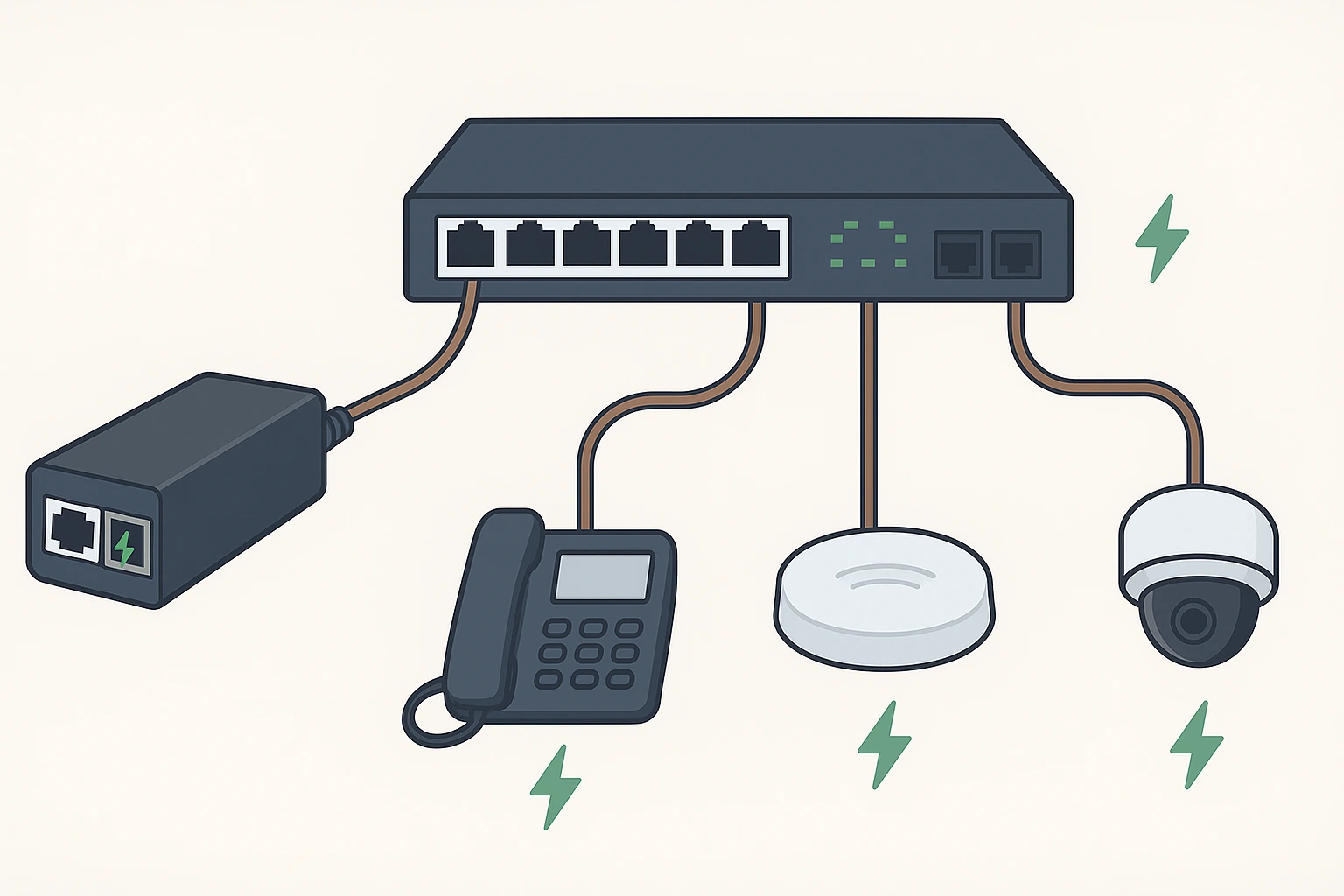

Преимущественно через протоколы РоЕ осуществляется питание популярных на сегодняшний день IP устройств – телефонов, видеокамер, беспроводных точек доступа и т.д. В роли основного источника питания по технологии РоЕ выступают соответствующие коммутаторы и адаптеры.
Достаточно важным условием подачи питания в кабель является то, что работающее согласно стандартам РоЕ устройство подключается исключительно к оборудованию питаемого типа. Соответствие подключаемой техники определяется путем подачи низкого уровня напряжения, в пределах 2,8-10В, и замером оказываемого сопротивления. Только подтвердив соответствие параметров входного сопротивления питающее устройство переходит к последующему этапу работы. Если же соответствия определить не удалось, то повторная попытка подключения со стороны РоЕ будет осуществлена через временный промежуток не менее 2 мс.
На втором этапе подключения питающее устройство может выполнить классификацию, что позволит ему определить диапазон употребляемых подключенной техникой мощностей. В зависимости от имеющихся показателей потребляемой мощности каждому питаемому устройству автоматически присваивается определенный класс. Минимальные показатели заявленных мощностей принадлежит 0 классу.
Только по завершению этапов классификации и определения в кабель начинает поступать напряжение в 48В. Также стоит заметить, что после подачи полноценного напряжения на подключенное питаемое устройство производится контроль его работы.
Такая процедура осуществляется посредством одного из следующих способов:
- При употреблении менее 5 мА тока за 400 мс питающее устройство автоматически снимает подаваемое на кабель электропитание;
- На кабель беспрерывно подается со стороны питающего устройства напряжение мощностью до 5В с частотой 500 Гц, что позволяет определять выдаваемое подключенной техникой входное сопротивление. Если показатель сопротивления превышают 1980 кОм на протяжении 400 мс, то с кабеля снимается электропитание;
- Постоянно осуществляется контроль токоперегрузки, что позволяет автоматически снимать электропитание с кабеля в случае потребления подключенными системами более 400 мА тока на протяжении 75 мс.
Благодаря подобному алгоритму подключенное по ошибке или нелепой случайности оборудование, которое не поддерживает технологию РоЕ, будет защищено от рисков сгорания или другого повреждения и сохранит свою стандартную работоспособность.
Ассортимент устройств от TP-LINK в нашем магазине
Компания TP-LINK выпускает целую серию неуправляемых и управляемых коммутаторов и адаптеров, поддерживающих технологию РоЕ. Среди выпускаемой этой торговой марки продукции вы можете встретить следующий ряд устройств:
- РоЕ-адаптеры — компактные устройства, которые поддерживают РоЕ стандарты IEEE 802.3af, IEEE 802.3at или Passive PoE, представляющее собой беспротокольное неуправляемое решение. Адаптеры в свою очередь могут подразделяться на сплиттеры или инжекторы;
- РоЕ инжектор — специальное оборудование, позволяющее добавлять в стандартный Ethernet-кабель электропитание на основе технологии РоЕ. Специалисты рекомендуют обратить внимание на модель TL-PoE150S;
- РоЕ сплиттер — подключаемое через Ethernet-кабель к порту коммутатора или адаптера устройство. За счет получаемого электропитания пользователь также получает возможность через специальное гнездо запитать любое не поддерживающее технологию РоЕ устройство. Популярная модель – TL-PoE10R;
- PoE-коммутаторы
Кроме отдельных устройств с поддержкой РоЕ технологии, компания TP-LINK выпускает готовые наборы адаптеров TL-POE200, включающие в себя инжектор и сплиттер.
Основные критерии выбора
В зависимости от модели и функциональных особенностей РоЕ коммутаторы отличаются между собой по следующим параметрам:
- пропускная способность Ethernet-портов, которая может определяться используемыми для работы стандартами - 100BASE-TX или 1000BASE-TX;
- численность РоЕ портов;
- суммарная выходная мощность;
- поддержка стандартов IEEE 802.3af или IEEE 802.3at.
Основываясь на данных критериях, выбирая РоЕ коммутатор, обязательно следует учитывать планируемые показатели максимального уровня нагрузки на определенный порт, а также данные суммарной нагрузки на устройство.
