Подрядчик завершил монтаж структурированной кабельной системы (СКС): установил сетевые розетки, собрал патч-панели и подключил оборудование. Компьютеры выходят в сеть, IP-телефоны работают, камеры передают изображение.
Но означает ли это, что монтаж выполнен качественно и кабельная инфраструктура соответствует проекту?
Не обязательно. Даже работающая локальная сеть может иметь скрытые дефекты: повышенное затухание, нарушения геометрии витых пар, ошибки оконцевания или недостаточный запас по характеристикам линии. Такие проблемы иногда проявляются только после увеличения нагрузки, перехода на более высокую скорость Ethernet или подключения оборудования с PoE.
Разберём, как проверить качество монтажа СКС, чем обычный кабельный тестер отличается от сертификационного прибора и какие документы необходимо изучить перед подписанием акта приёмки.
С чего начинается проверка качества монтажа СКС
Критерии приёмки желательно определить ещё на этапе проектирования и монтажа локальной сети. Это позволит заранее согласовать категорию СКС, объём испытаний и состав исполнительной документации.
Приёмка кабельной системы начинается не с подключения тестера, а со сверки выполненных работ с проектом и техническим заданием. Важно убедиться, что подрядчик установил предусмотренное оборудование, соблюдал согласованную топологию и выполнил все кабельные линии.
На этом этапе проверяют:
- соответствие количества и расположения сетевых розеток проекту;
- маркировку кабелей, портов патч-панелей и рабочих мест;
- аккуратность прокладки в лотках, кабель-каналах и шкафах;
- соблюдение допустимых радиусов изгиба и условий крепления кабелей;
- отсутствие повреждений оболочки, чрезмерного натяжения и пережатия кабеля;
- разделение силовых и слаботочных трасс согласно проектным требованиям;
- корректность оконцевания, экранирования и заземления, если они предусмотрены конструкцией СКС.
Допустимые радиусы изгиба, усилия протяжки и условия совместной прокладки зависят от типа кабеля, документации производителя и применимых норм. Универсальные значения для любой СКС использовать некорректно.
Визуальная проверка необходима, но она не подтверждает электрические характеристики линии. Поэтому следующий этап — инструментальное тестирование.
Прозвонка, квалификация и сертификация: в чём разница
При проверке витой пары используются приборы разного класса. Они решают разные задачи, поэтому результаты обычной прозвонки нельзя приравнивать к сертификации СКС.
| Вид проверки | Что позволяет установить | Чего не подтверждает |
|---|---|---|
| Верификация (прозвонка) | Правильность соединения проводников, обрывы, короткие замыкания. Выявление перепутанных или расщеплённых пар зависит от возможностей прибора. | Соответствие линии заявленной категории по полному набору электрических параметров. |
| Квалификация | Способность установленной линии поддерживать определённые сетевые технологии или скорости в пределах возможностей тестера. | Полное соответствие требованиям категории Cat.5e, Cat.6 или Cat.6A. |
| Сертификация | Соответствие характеристик линии установленным нормативным пределам выбранной категории или класса. | Исправность активного оборудования и правильность настройки всей локальной сети. |
Для первичного поиска ошибок достаточно простого кабельного тестера. Однако если по техническому заданию подрядчик обязан сдать сертифицированные линии Cat.6, одной проверки правильности соединения восьми жил недостаточно.

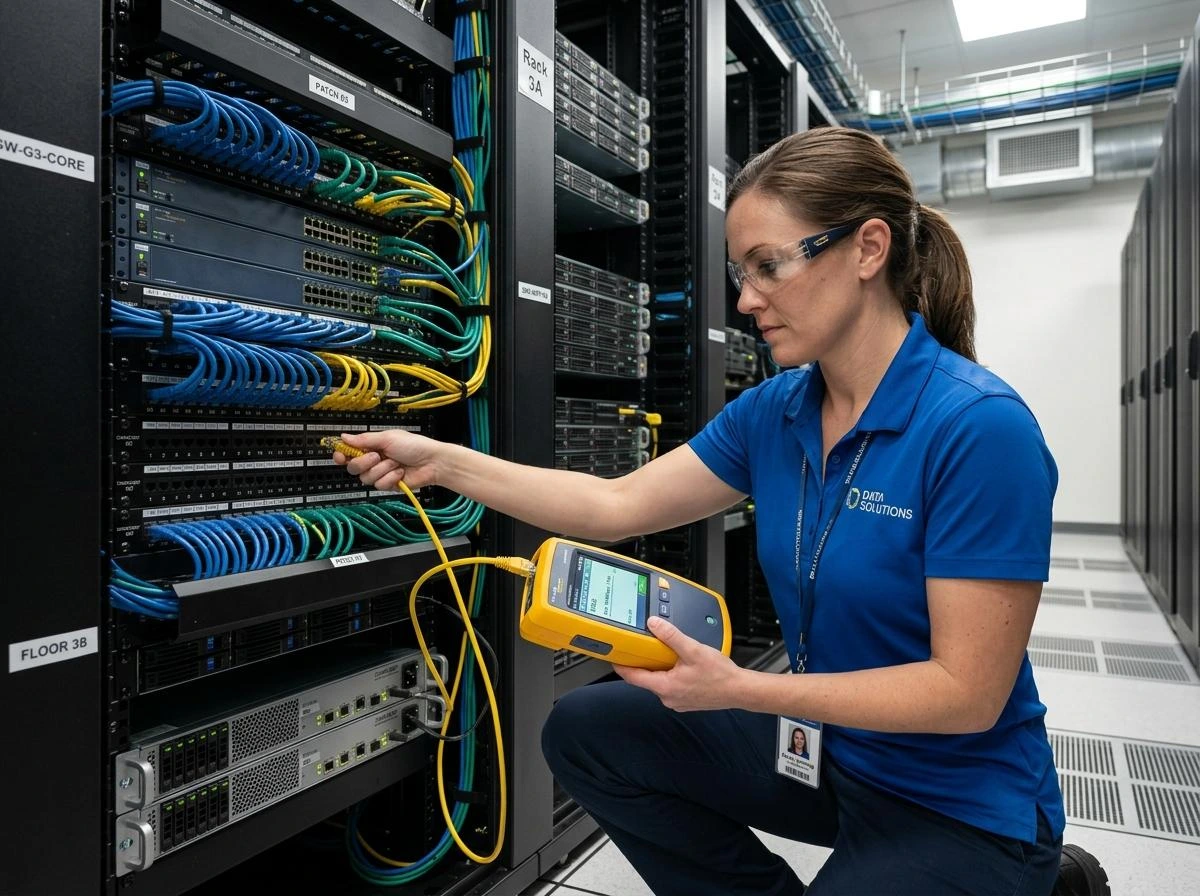

Для полноценной сертификации применяют специализированные измерительные комплексы, например приборы Fluke Networks DSX CableAnalyzer или сопоставимое оборудование, соответствующее требованиям выбранного стандарта и категории испытаний.
Приёмочные требования желательно согласовывать до начала монтажа: какие линии испытываются, по какому стандарту, в какой конфигурации и какие протоколы передаются заказчику.
Нужно разобраться с проверкой смонтированной СКС? Расскажите, какие кабельные линии установлены и какие результаты измерений предоставил подрядчик. Поможем определить, какие данные необходимы для оценки выполненных работ. Обсудить приёмку СКС
Какие параметры кабельной линии проверяют при сертификации
Профессиональный кабельный анализатор измеряет не только целостность проводников, но и характеристики передачи сигнала. Для медной СКС применяют требования ISO/IEC 11801, IEC 61935-1 и соответствующих стандартов ANSI/TIA, если они предусмотрены проектом.
Конкретный набор измерений определяется категорией линии, выбранным нормативным пределом и конфигурацией тестирования.
| Параметр | Что показывает | Почему важен |
|---|---|---|
| Wire Map | Схему соединения проводников и пар. | Позволяет выявить ошибки оконцевания, обрывы и неправильную разводку. |
| Length | Электрическую длину линии. | Помогает проверить допустимую длину и обнаружить отклонения от проекта. |
| Insertion Loss | Потери сигнала при прохождении по линии. | Чрезмерное затухание уменьшает запас качества передачи. |
| NEXT / PSNEXT | Переходные помехи между парами на ближнем конце и их суммарное влияние. | Позволяет оценить качество передачи сигналов по соседним парам. |
| Return Loss | Уровень отражений сигнала из-за неоднородности импеданса. | Помогает обнаружить проблемы кабеля, соединителей и оконцевания. |
| ACR-F / PS ACR-F | Соотношение переходных помех на дальнем конце и затухания линии. | Характеризует взаимное влияние сигналов между парами. |
| Delay / Delay Skew | Задержку распространения и разницу задержек между парами. | Важны для технологий, использующих несколько пар одновременно. |
Для линий с питанием PoE могут дополнительно оценивать сопротивление постоянному току и разбаланс сопротивлений между проводниками и парами. Эти параметры особенно актуальны при высокой мощности нагрузки, однако не каждый сертификационный профиль автоматически включает все соответствующие измерения.
Результат проверки должен относиться к конкретной линии и выбранному нормативному пределу, а не просто показывать успешное подключение к сети.
Permanent Link и Channel: какую часть СКС нужно тестировать
Перед сертификацией необходимо определить границы проверяемого соединения. Для стандартной горизонтальной медной кабельной системы наиболее распространены две конфигурации.
Permanent Link — постоянная линия
Включает стационарный кабель и соответствующие соединения между патч-панелью и телекоммуникационной розеткой. Коммутационные шнуры пользователя и оборудования в такое измерение не входят.
Для типовой горизонтальной СКС на витой паре применяется предельная длина постоянной линии до 90 метров. При этом конкретные требования необходимо сверять с выбранным стандартом и архитектурой проекта.
Channel — полный кабельный канал
Включает установленную кабельную систему и коммутационные шнуры, участвующие в измеряемом соединении. Для типового четырёхпарного горизонтального канала обычно применяется ограничение общей длины до 100 метров с учётом предусмотренных шнуров.
Измерение Channel не следует выдавать за сертификацию Permanent Link: у этих конфигураций разные границы испытания, измерительные адаптеры и нормативные пределы.
Отдельный случай — MPTL (Modular Plug Terminated Link), когда стационарный кабель заканчивается непосредственно модульным штекером, например для подключения точки доступа Wi-Fi или IP-камеры. Такая линия требует соответствующей методики тестирования MPTL, а не обычной проверки Channel.
Как читать протокол тестирования СКС
После измерений подрядчик может предоставить отчёт из программного обеспечения тестера. Его задача — подтвердить характеристики конкретных линий, а не просто продемонстрировать несколько зелёных индикаторов PASS.
При проверке протокола важно обратить внимание на следующие сведения:
- Идентификатор линии. Должен совпадать с маркировкой на объекте и обозначением в исполнительной документации.
- Стандарт и категория. Например, выбранный нормативный предел для Cat.6 Permanent Link, а не произвольный режим проверки.
- Тип соединения. Permanent Link, Channel или MPTL.
- Результат испытаний. PASS, FAIL либо результат с указанием пограничного значения.
- Измеренные параметры. Значения и запас относительно нормативных пределов по соответствующим тестам.
- Данные измерения. Дата, прибор, идентификация теста и сведения, необходимые для проверки корректности результатов.
Отдельно следует запросить подтверждение актуальности калибровки измерительного прибора и убедиться, что использовались подходящие адаптеры и настройки.
Что означают PASS, PASS* и FAIL
PASS означает, что измеренные характеристики соответствуют выбранным пределам тестирования. Но это подтверждение действительно только для указанной конфигурации и корректно выбранного стандарта.
PASS* у некоторых сертификационных приборов обозначает пограничный результат с учётом неопределённости измерений. Он не является автоматическим браком, однако требует внимания: условия его приёмки определяются применяемым стандартом и требованиями проекта.
FAIL показывает несоответствие одному или нескольким проверяемым требованиям. Такую линию необходимо диагностировать, устранить выявленные недостатки и повторно испытать.
Важно сохранять не только итоговые PDF-отчёты, но и исходные электронные результаты измерений, если их передача предусмотрена договором. Это позволит повторно проверить параметры при возникновении спорных ситуаций.
Почему линия может не пройти тестирование после монтажа
Даже качественный кабель не гарантирует положительный результат, если технология монтажа нарушена. Причины отказа нередко находятся в точках оконцевания или на отдельных участках трассы.
| Результат проверки | Что может быть причиной | Что делать |
|---|---|---|
| Wire Map FAIL | Ошибка разводки, обрыв, короткое замыкание или расщепление пары. | Проверить оконцевание и схему соединения. |
| NEXT FAIL | Чрезмерное раскручивание пар, некачественные соединители или нарушения монтажа. | Проверить точки оконцевания и локализовать источник помех. |
| Return Loss FAIL | Неоднородность импеданса, деформация кабеля, неподходящие компоненты или соединения. | Проверить кабельную трассу и точки подключения. |
| Insertion Loss FAIL | Чрезмерная длина, повышенные потери в кабеле или соединениях. | Проверить длину, компоненты и состояние линии. |
| Ошибка длины | Превышение ограничения, неверная настройка NVP или особенность измерения. | Проверить конфигурацию тестера и фактический маршрут кабеля. |
При обнаружении неисправности не всегда требуется менять всю трассу. Иногда достаточно корректно переоконцевать один конец линии. Однако после вмешательства необходимо повторно провести соответствующие измерения.
Дополнительные причины нестабильной работы уже введённой в эксплуатацию сети разобраны в статье о влиянии качества сетевого кабеля на работу локальной сети.
Почему категория кабеля не гарантирует качество всей СКС
Маркировка Cat.6 на бухте кабеля ещё не означает, что готовая линия соответствует Cat.6. На итоговые характеристики влияют патч-панели, розетки, модули, соединители и качество монтажа.
Особенно важно соблюдать совместимость компонентов. Установка кабеля высокой категории не компенсирует применение неподходящих соединителей или повреждение пар при оконцевании.
При выборе материалов для новой инфраструктуры следует учитывать проектную категорию, материал проводников, тип экранирования и условия эксплуатации. Например, требования к компонентам линии Cat.6A подробно рассматриваются в нашем материале о кабеле категории 6A.
Для стандартизированной СКС необходимо использовать компоненты, соответствующие требованиям выбранной категории. Особое внимание стоит уделять материалу жил: наличие маркировки категории на биметаллическом кабеле само по себе не подтверждает его нормативное соответствие.
Подбираете кабель для новой или модернизируемой СКС? В каталоге представлены витая пара и компоненты для построения локальных сетей. Подбирайте материалы по требованиям проекта, категории, конструкции и условиям эксплуатации. Посмотреть сетевой кабель
Как принимать оптоволоконные линии в составе СКС
Если проект включает оптоволоконные магистрали, для них используется отдельная программа испытаний. Параметры медной витой пары, такие как NEXT или Wire Map, к оптической линии не применяются.
Базовая проверка оптики включает измерение вносимых потерь, длины и правильности соединения волокон. Для этого используют комплект оптического источника и измерителя мощности — OLTS.
При расширенном тестировании дополнительно применяют оптический рефлектометр OTDR. Он помогает определить расположение соединений, сварок, изгибов и других событий на трассе.
Рефлектограмма OTDR не заменяет измерение общих вносимых потерь методом OLTS. Состав испытаний и допустимые потери должны быть определены проектом с учётом типа волокна, длины линии, соединений и используемых технологий.
Какие документы запросить у подрядчика при приёмке СКС
Качественная кабельная система должна быть не только смонтирована и испытана, но и документирована. Иначе при расширении сети или поиске неисправностей сотрудники будут вынуждены заново определять назначение каждого кабеля.
В зависимости от договора и технического задания комплект приёмочной документации может включать:
- Исполнительную схему СКС с фактическим расположением трасс, телекоммуникационных шкафов и точек подключения.
- Кабельный журнал с идентификаторами линий, их началом и окончанием.
- Ведомость оборудования и материалов с указанием фактически установленных компонентов.
- Протоколы испытаний с результатами тестирования каждой предусмотренной договором линии.
- Документы на материалы и оборудование, необходимые для подтверждения требований проекта и гарантийных условий.
- Акты выполненных работ и устранения замечаний в составе согласованной исполнительной документации.
Если по договору предусмотрена сертификация всех кабельных линий, результаты необходимо предоставить по каждой из них. Выборочная проверка не заменяет полный объём испытаний.
При этом универсального обязательного состава документов для любого объекта не существует. Требования определяются договором, техническим заданием, применимыми нормами и условиями конкретного проекта.
Чек-лист приёмки кабельной сети: пять последовательных действий
Заказчику необязательно самостоятельно разбираться во всех электрических параметрах СКС. Но важно контролировать последовательность приёмки и наличие подтверждающих документов.
- Сверить монтаж с проектом. Проверить количество линий, расположение розеток, состав оборудования и кабельные маршруты.
- Проверить маркировку. Сопоставить обозначения на розетках и патч-панелях с кабельным журналом.
- Получить результаты измерений. Проверить соответствие протоколов требуемой категории и согласованному объёму испытаний.
- Составить перечень замечаний. Зафиксировать несоответствия и согласовать порядок их устранения.
- Проверить исправления. Получить повторные результаты испытаний проблемных линий и окончательную исполнительную документацию.
Подписание итогового акта целесообразно выполнять после проверки согласованных критериев приёмки. Если остаются замечания, их статус и порядок устранения необходимо зафиксировать в документах.
Планируете монтаж или модернизацию локальной сети? Авантаж Маркет предлагает решения для построения сетевой инфраструктуры бизнеса: от подбора оборудования до проектирования, прокладки кабельных линий и настройки сети. Проектирование и монтаж локальных сетей
Вывод: работающая сеть ещё не означает качественно принятую СКС
Проверка качества монтажа структурированной кабельной системы включает визуальный контроль, сверку с проектом, инструментальные измерения и изучение исполнительной документации.
Обычная прозвонка помогает найти ошибки соединения проводников, но не подтверждает соответствие линии заявленной категории. Для этого требуется сертификация по согласованным нормативным пределам.
Главный принцип приёмки СКС — получить проверяемые результаты для конкретных кабельных линий, а не ограничиваться фактом подключения оборудования. Такой подход упрощает дальнейшую эксплуатацию, диагностику и модернизацию локальной сети.
Частые вопросы о тестировании и приёмке СКС
Простой LAN-тестер подходит для проверки правильности соединения проводников, но не подтверждает соответствие линии заявленной категории. Если договором предусмотрена сертификация Cat.5e, Cat.6 или Cat.6A, потребуются измерения сертификационным прибором по соответствующему нормативному пределу.
Для полноценной приёмки новой СКС рекомендуется проверять все установленные линии. Если техническое задание предусматривает сертификацию 100% линий, результаты должны быть представлены по каждой из них. При ином согласованном объёме испытаний следует руководствоваться условиями договора и проекта.
Не автоматически. У некоторых сертификационных приборов PASS* означает пограничный положительный результат с учётом неопределённости измерений. Решение зависит от выбранного стандарта и критериев приёмки. Если проект требует результата без пограничных значений, линию необходимо проверить и при необходимости устранить причины недостаточного запаса.
Нет. Успешное установление гигабитного соединения подтверждает работу конкретного сетевого подключения, но не полный набор электрических характеристик Cat.6. Для проверки соответствия категории необходимы стандартизированные измерения кабельной линии.
Это зависит от требований договора и проекта. Если передача протоколов предусмотрена техническим заданием, их отсутствие означает, что соответствующая часть обязательств не подтверждена. Для корпоративной СКС рекомендуется заранее включать в условия приёмки состав и формат результатов измерений.
