Если локальная сеть работает медленно или нестабильно, кабельная линия — одна из возможных причин, но не готовый диагноз. Похожие симптомы возникают при перегрузке оборудования, неправильных настройках, проблемах сервера, Wi-Fi или интернет-соединения. Поэтому начинать следует с проверки, а не с покупки нового коммутатора или замены всей проводки.
В этой статье разберём, когда имеет смысл проверять витую пару, как последовательно исключать неисправные соединения и почему материал проводников важен для передачи данных и питания PoE.

Сначала определите, где возникает проблема
Жалоба «тормозит сеть» может описывать разные ситуации. Чтобы сузить поиск, выясните, какие устройства и приложения затронуты, когда появляются сбои и повторяются ли они при одинаковых условиях.
- Проблема на одном рабочем месте. Сравните его работу с соседним компьютером и проверьте подключение конкретного устройства.
- Проблема у нескольких пользователей одновременно. Найдите общий участок: коммутатор, восходящее соединение, сервер или интернет-шлюз.
- Медленно работает только одно приложение. Дополнительно проверьте само приложение и сервер, на котором оно работает.
- Сбои наблюдаются только по Wi-Fi. Сравните результат с проводным подключением, чтобы отделить радиосреду от остальных участков сети.
- Перезагружаются устройства с PoE. Проверьте не только передачу данных, но и питание.
Если обмен внутри локальной сети работает нормально, а затруднения возникают только с внешними ресурсами, проверку следует продолжить на маршрутизаторе, интернет-канале и стороне сервиса. Это не доказывает исправность каждого кабеля, но помогает выбрать направление диагностики.
Какие признаки указывают на необходимость проверки линии
Особого внимания заслуживают повторные отключения Ethernet-соединения, неожиданная смена согласованной скорости и рост ошибок приёма на порту. Причина может находиться в кабеле, соединителях, сетевой карте или порту коммутатора.
| Наблюдение | Что проверить | Чего нельзя заключить сразу |
|---|---|---|
| Порт работает на 100 Мбит/с вместо ожидаемого 1 Гбит/с | Возможности обоих портов, настройки, патч-корды и все четыре пары линии | Что обязательно повреждён стационарный кабель |
| Ethernet-соединение периодически отключается | Журналы событий, разъёмы, питание устройств и состояние портов | Что причина только в провайдере или только в витой паре |
| На порту растёт число ошибок CRC/FCS | Физическое соединение, кабель, порты и условия возникновения ошибок | Что нужно немедленно менять всю кабельную систему |
| Камера или точка доступа перезагружается | PoE-бюджет, питание порта, потребление устройства и кабельную линию | Что неисправно само устройство или виноват материал кабеля |
| Медленно открываются файлы или база данных | Сетевой путь, загрузку сервера, накопителей и приложения | Что увеличение скорости порта обязательно решит проблему |
Порядок первичной проверки
Меняйте по одному условию и записывайте результат. Одновременная замена кабеля, порта и настроек может восстановить связь, но не покажет, где находилась неисправность. Переподключения рабочих линий выполняйте в согласованное время.
- Проверьте согласованную скорость. Посмотрите её на компьютере и, если доступно управление, на коммутаторе. Сопоставьте результат с возможностями обоих портов.
- Осмотрите доступные соединения. Проверьте фиксацию разъёмов, повреждения оболочки, пережатые участки и сильные перегибы.
- Замените патч-корд заведомо исправным. Для проверки используйте подходящий шнур, а не случайный кабель неизвестного состояния.
- Проверьте другой порт. Он должен иметь эквивалентные настройки VLAN, доступа и PoE. Если таких условий нет, переподключение согласуйте с администратором.
- Сравните работу по другой исправной линии. Это поможет отделить проблему рабочего места от конкретного кабельного участка.
- Повторите проверку под сопоставимой нагрузкой. Оцените, исчезают ли сбои и перестают ли увеличиваться счётчики ошибок.
Если проблема сохраняется только на одной линии после исключения патч-кордов и оборудования, переходят к проверке розеток, патч-панели и стационарного кабеля.
Нужно разобраться в нестабильной работе сети? Опишите, какие устройства теряют связь, когда возникают сбои и что уже проверено. Поможем определить дальнейший порядок работ и согласовать объём проверки локальной сети. Обсудить проверку локальной сети
Почему соединение может работать на 100 Мбит/с вместо 1 Гбит/с
Для 1000BASE-T используются все четыре пары витой пары, а для 100BASE-TX — две. Повреждение или неправильное подключение отдельных проводников может мешать установлению гигабитного соединения. В зависимости от неисправности и поведения оборудования линия может согласовать меньшую скорость либо не установить связь.
Но сначала необходимо исключить более простые причины: порт устройства может поддерживать только 100 Мбит/с, скорость может быть ограничена настройками, а в соединении может присутствовать промежуточное оборудование с более медленным интерфейсом.
Проверьте характеристики установленного сетевого коммутатора: скорость конкретного порта, параметры восходящего соединения и доступные средства диагностики. Замена кабеля не превратит порт Fast Ethernet в гигабитный, а новый коммутатор не исправит повреждённую линию.
Переход с 1 Гбит/с на 100 Мбит/с уменьшает номинальную скорость соединения в десять раз. Это не означает, что любое приложение станет работать ровно в десять раз медленнее: результат зависит от характера нагрузки и других ограничений системы.
Что означают ошибки CRC/FCS и потери пакетов
Ошибки CRC/FCS означают, что принятый Ethernet-кадр не прошёл проверку целостности. Рост таких ошибок — основание проверить физическое соединение и оборудование, но сам счётчик не определяет конкретный неисправный компонент.
Повреждённые кадры отбрасываются. Для соединений TCP потеря данных может приводить к повторной передаче и снижению полезной скорости. Для трафика без такого механизма последствия проявляются иначе: например, пропусками звука или изображения.
При этом потери пакетов возможны и без неисправного кабеля — например, при перегрузке. Проверка ping полезна для первичного наблюдения, но не заменяет анализ портов и измерения линии. Отсутствие потерь в коротком тесте также не подтверждает соответствие кабеля заявленной категории.

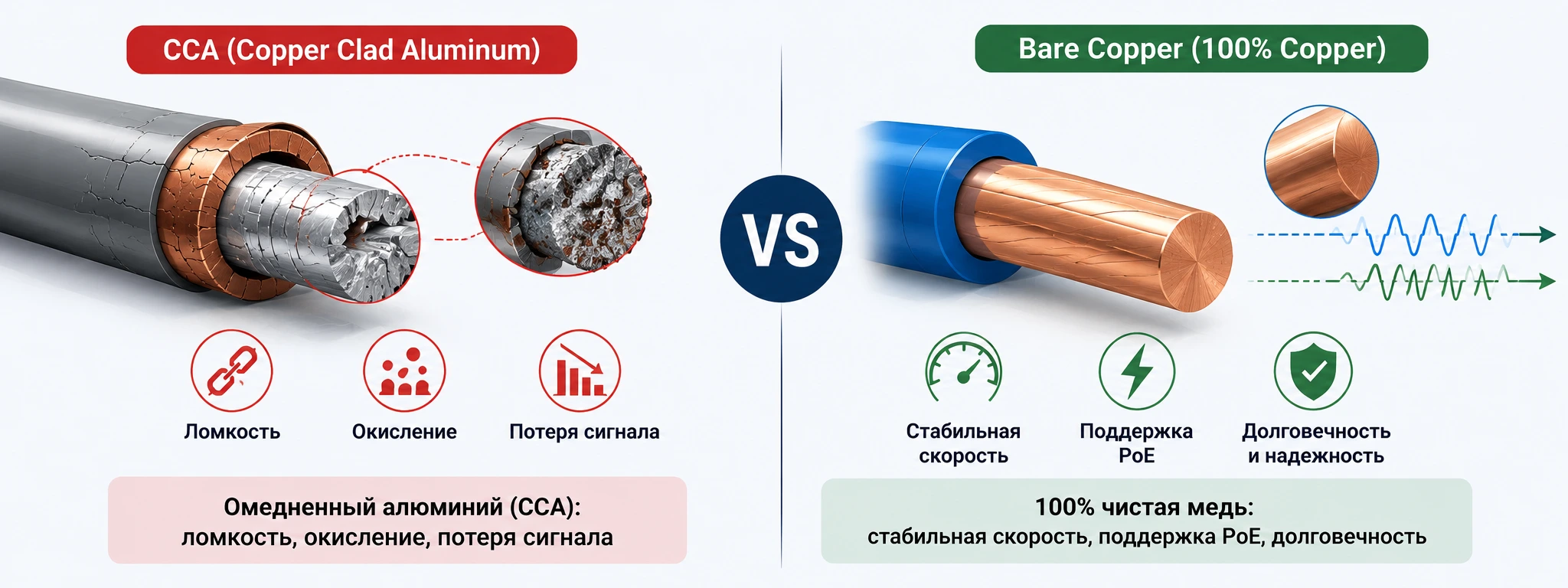

CCA и медная витая пара: почему материал имеет значение
CCA — Copper Clad Aluminum: алюминиевый проводник с медным покрытием. Он отличается от медного проводника по электрическим характеристикам. При сопоставимом диаметре повышенное сопротивление особенно существенно при передаче питания по кабелю.
Надпись Cat.5e или Cat.6 сама по себе не подтверждает соответствие изделия требованиям кабельной системы. Для стандартной СКС выбирают кабель с медными проводниками и подтверждёнными характеристиками. Короткая работающая линия из CCA не является доказательством её соответствия требованиям.
| Параметр | CCA | Кабель с медными проводниками |
|---|---|---|
| Конструкция проводника | Алюминиевая основа с медным покрытием | Медный проводник |
| Электрическое сопротивление | При одинаковой длине и сопоставимом сечении выше, чем у медного проводника | При одинаковой длине и сопоставимом сечении ниже, чем у CCA; фактическое значение проверяют по требованиям кабельной систем |
| Применение в СКС | Не следует считать заменой соответствующего стандартам медного кабеля | Материал подходит, но требуется соответствие остальных характеристик и монтажа |
| Питание PoE | Повышенное сопротивление увеличивает потери напряжения и нагрев | Пригодность определяется параметрами кабеля, соединений и условиями эксплуатации |
| Подтверждение качества | Работа соединения не подтверждает соответствие требованиям | Проверяют документацию изделия и результаты измерений готовой линии |
Универсального расстояния, после которого любой CCA-кабель обязательно перестаёт работать, нет. Нельзя также назначить всем таким изделиям одинаковый срок отказа. Решение принимают по требованиям проекта, документации и измерениям, а не по обещанию «на этой длине обычно работает».
При подборе замены в каталоге витой пары проверяйте материал проводников в характеристиках конкретной модели. Медная жила — важное требование, но дополнительно учитываются категория, оболочка, конструкция кабеля и условия прокладки.
Почему перезагружаются устройства с PoE
Для IP-камер, точек доступа Wi-Fi и IP-телефонов с питанием PoE важны одновременно исправное соединение и достаточная мощность. При сбоях проверяют совместимость стандартов PoE, лимит мощности порта, общий бюджет коммутатора и максимальное потребление подключённого устройства.
Кабельная часть проверки включает сопротивление проводников, качество контактов, длину и температурные условия. Повышенное сопротивление приводит к дополнительным потерям напряжения и нагреву. Значение имеет и разбаланс сопротивлений проводников, который не выявляется обычной проверкой целостности.
Если камера перезапускается при включении подсветки или обогрева, это повод проверить питание под соответствующей нагрузкой. Такой симптом сам по себе ещё не доказывает неисправность камеры или наличие CCA.
Размер проводника и его обозначения подробнее разобраны в статье что означает AWG у сетевого кабеля. Ограничения протяжённости соединения рассмотрены в материале о максимальной длине витой пары.
Что показывает кабельный тестер
Возможности проверки зависят от класса прибора. Простой тестер помогает обнаружить обрыв, короткое замыкание или ошибки соединения жил в пределах своих функций. Успешная проверка контактов не доказывает, что линия соответствует Cat.6 или поддерживает требуемую скорость.
Квалификационные приборы оценивают возможность работы определённых сетевых приложений. Для подтверждения соответствия кабельной линии требованиям выбранной категории или класса используют сертификационные измерения.
До проведения работ согласуют, что проверяется — стационарная линия или полный канал, какие требования применяются и какие дополнительные параметры нужны для PoE. Это позволяет получить результат, пригодный для принятия решения о ремонте или замене.
Когда менять кабель, а когда достаточно исправить соединение
Если неисправен патч-корд, меняют шнур. Если обнаружено неправильное оконцевание, исправляют соединение и повторяют проверку. При подтверждённом повреждении стационарного участка или несоответствии его характеристик требованиям рассматривают замену линии.
Необходимость перекладки всей сети должна подтверждаться обследованием. Сам возраст кабеля, низкая закупочная цена или отдельная жалоба пользователя не определяют объём работ.
Для новой линии категорию выбирают под требуемую скорость и перспективу эксплуатации. Например, витая пара категории 6 может применяться при строительстве новой офисной кабельной системы, если её характеристики соответствуют проекту. При этом категория не заменяет проверку материала проводников и качества остальных компонентов.
Подробное сравнение Cat5e, Cat6 и Cat6A поможет определить требования без автоматического перехода на самую высокую категорию.
Подбор кабеля для ремонта или новой линии В каталоге представлены разные исполнения витой пары. При выборе проверяйте материал проводников, категорию, оболочку и условия прокладки по характеристикам конкретной модели. Перейти в каталог витой пары
Что подготовить перед обращением к специалисту
- Список устройств и рабочих мест, на которых возникает проблема.
- Время, частоту и условия появления сбоев.
- Согласованную скорость проблемных соединений.
- Модели коммутаторов и подключённого оборудования.
- Приблизительную длину линий и доступную маркировку кабеля.
- Сведения о PoE и потреблении устройств, если используется питание по сети.
- Результаты замены патч-кордов, проверки портов и сравнения с исправной линией.
Если требуется исправление существующей инфраструктуры или строительство новых линий, состав работ согласуют после оценки объекта. В разделе проектирования и монтажа локальных сетей можно ознакомиться с направлением услуг и обсудить задачу со специалистами.
Цель проверки — установить причину и объём необходимых работ. Это позволяет заменить неисправный элемент, исправить монтаж или обоснованно модернизировать кабельную систему без закупки оборудования наугад.
Вопросы о нестабильной локальной сети
Не обязательно. Сначала проверяют, есть ли ограничение или ошибки в сетевом соединении. Медленная работа также может быть связана с сервером, накопителями, настройками базы и самим приложением. Решение о замене кабеля принимают после локализации проблемы.
Это подтверждает установление соединения на данной скорости, но не соответствие линии всем требованиям. Для оценки стабильности проверяют ошибки, работу под нагрузкой и при необходимости выполняют измерения кабельной системы.
По внешнему цвету надёжно определить материал нельзя: медное покрытие скрывает алюминиевую основу. Проверяют маркировку, документацию производителя и электрические характеристики. Осмотр проводника не заменяет подтверждение параметров кабеля.
Причина могла находиться в самом шнуре, его разъёме или контакте при подключении. Результат полезно подтвердить повторной проверкой под нагрузкой. Он не означает, что нужно менять все стационарные линии.
Настройка не исправляет повреждённые пары и не повышает возможности порта. Сначала проверяют поддержку скорости обоими устройствами, согласованность настроек и состояние линии. Изменения выполняют по документации оборудования.
