SFP-модули простыми словами: что это, как выбрать и где применяются

Оптические сети стали «скелетом» корпоративной инфраструктуры: они связывают этажи, кампусы, склады.

Порты SFP/SFP+ в коммутаторах дают гибкость — вы задаёте скорость, дистанцию и тип волокна не заменой оборудования, а подбором трансивера. В проектах SFP-модуль определяет, насколько надёжно и далеко пойдёт канал.

В рамках работ по прокладке локальной сети в офисе оптика выбирается всё чаще — из-за помехоустойчивости, дальности и др.

Что такое SFP-модуль

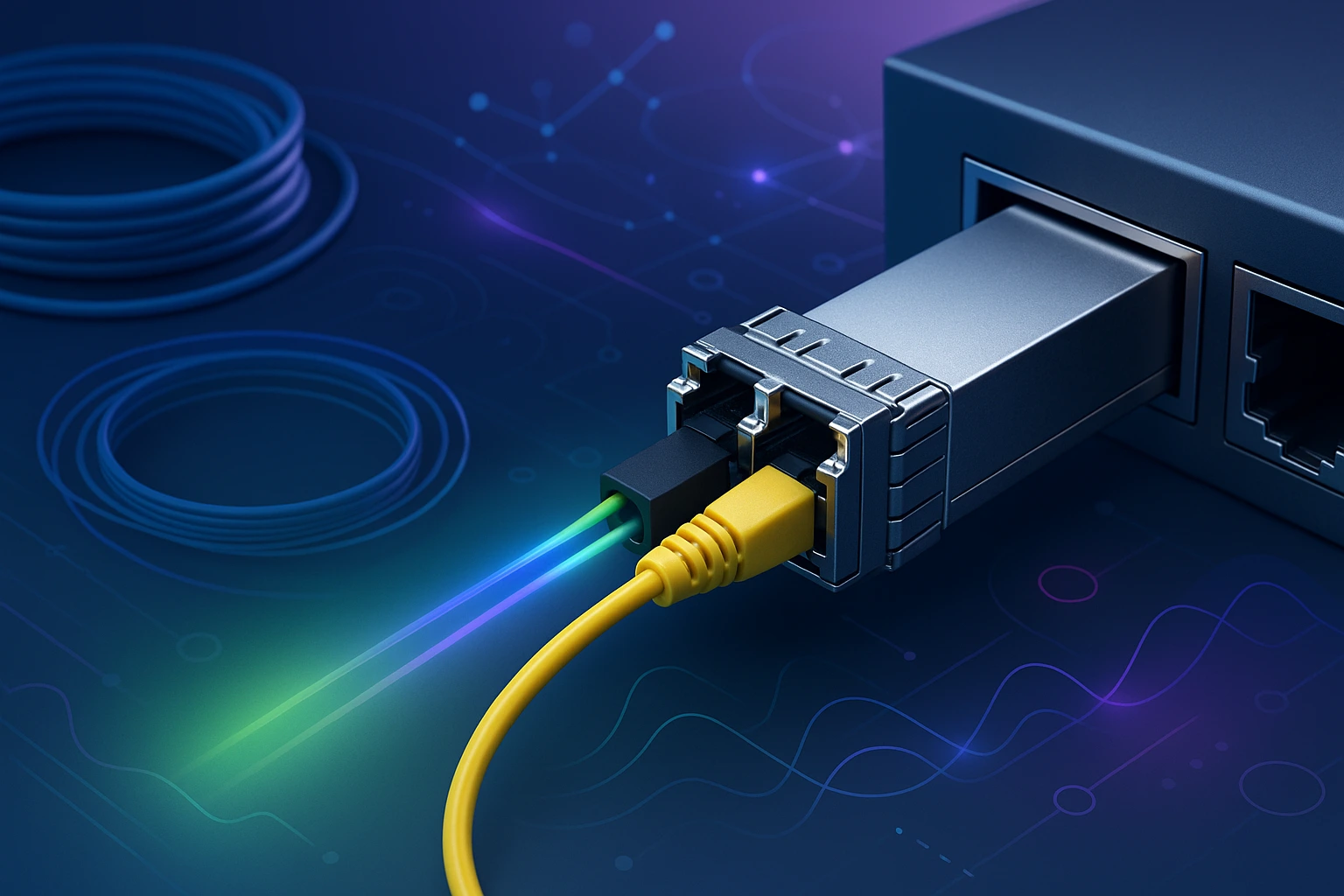

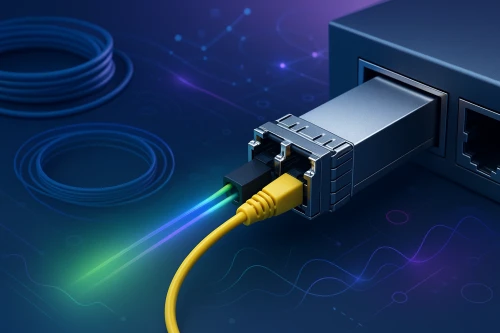

SFP (Small Form-factor Pluggable) — сменный оптический или медный трансивер «горячей замены», который вставляется в порт сетевого устройства и задаёт параметры канала: скорость, длину волны, тип волокна, допустимую дистанцию.

Классический SFP — для 1 Гбит/с, SFP+ — для 10 Гбит/с, SFP28 — для 25 Гбит/с. Есть и медные SFP (RJ-45) для подключения линий по витой паре, когда оптика не требуется.

Классификация: среда, волокно, коннекторы

• Тип волокна. Single-mode (SM, OS2) — для дальних трасс; Multi-mode (MM, OM3/OM4) — для внутриобъектных коротких линий;
• Длина волны. 850 нм — под MM (SX); 1310 нм — универсальные дистанции (LX/EX); 1550 нм — дальние магистрали (ZX/ER/ZR);
• Коннекторы. На SFP чаще LC (дуплекс или BiDi), реже SC на наследуемых решениях;
• BiDi и мультиплексирование. BiDi работает по одному волокну (разные волны на Tx/Rx; парные роли BX-U/BX-D). Для высокой плотности каналов используют CWDM/DWDM.

Классификация: дистанция

Числа ниже — ориентиры; фактическая дальность зависит от бюджета оптической линии (мощность Tx, чувствительность Rx, потери сварок/коннекторов/кабеля).

SX/FX — до ~300–550 м (MM). LX — до ~10 км (SM). EX/ZX — 40/70–80 км (SM). BiDi — типично 10/20/40 км (не перепутайте роли U/D). При ER/ZR возможны большие дистанции при качественной трассе.

Скорости и совместимость SFP

Скорость/форм-фактор. 1G — SFP, 10G — SFP+, 25G — SFP28. В некоторых устройствах SFP+-порт работает с 1G-модулями (дауншифт), но это не правило — читайте документацию.

Vendor lock. Часть вендоров кодирует модули (EEPROM) и ограничивает «чужие» трансиверы. Проверьте списки совместимости и параметры игнорирования кода, особенно на 10G+.

Условия эксплуатации и функции

• Промышленные серии. Расширенный температурный диапазон и стойкость к вибрациям для цехов и уличных шкафов;
• DOM/DDM. Встроенный мониторинг (уровни Tx/Rx, температура) ускоряет диагностику деградации;
• Кабельная обвязка. Качество патч-кордов, пигтейлов и чистота коннекторов напрямую влияют на бюджет.

Практические сценарии

• Межэтажные и кампусные аплинки. 1G/10G/25G между этажными шкафами и ядром: внутри зданий — MM SX; между корпусами — SM LX или BiDi на 10–20 км.
• Системы видеонаблюдения. PoE-коммутатор на объекте и оптический аплинк в диспетчерскую: DOM даёт контроль запаса мощности, температурные серии — стабильность на улице.
• Удалённые площадки/FTTx. SM-линии на десятки километров; CWDM/DWDM экономят волокна и расширяют ёмкость без прокладки новых кабелей.

На этапе расширения инфраструктуры обычно возникает задача купить SFP-модуль для коммутатора с точными параметрами под уже проложенную трассу — проверьте длину, затухание и тип волокна до закупки.

Как выбирать: короткий чек-лист

1. Сопоставьте скорость/форм-фактор порта (SFP/SFP+/SFP28).
2. Определите тип волокна и коннектора (SM/MM, LC/SC), нужен ли BiDi и какие роли.
3. Посчитайте бюджет с запасом 3–4 дБ с учётом сварок и кросса.
4. Проверьте совместимость по спискам вендора и поддержку игнорирования кода.
5. Учтите условия эксплуатации и необходимость DOM.
6. Запланируйте обвязку: патч-шнуры, пигтейлы, муфты, сплайсинг.

Экосистема и бренды

В SMB- и корпоративных сетях часто встречаются MikroTik, TP-Link, D-Link, Dahua, A-Оптик, BDCOM и др. Политика совместимости у них различается: где-то «чужие» модули работают из коробки, где-то требуются «родные» артикулы.

Стандартизируйте номенклатуру и фиксируйте версии прошивок на ключевых коммутаторах.

Частые ошибки и как их избежать

• Неверный тип волокна/волны (SX на SM или 1550 нм на MM) — линк «молчит».
• Перепутанные роли BiDi (BX-U/BX-D) на концах линии.
• Недостаточный бюджет из-за «грязных» коннекторов и перегибов кабеля.
• Игнорирование списков совместимости: порт может заблокировать «чужой» код.
• Нет DOM-телеметрии на длинных трассах — сложно ловить деградацию.

Мини-FAQ

• Можно ли вставить SFP (1G) в порт SFP+ (10G)? Иногда да, если устройство поддерживает дауншифт.
• Чем BiDi отличается от дуплексной пары? Работает по одному волокну и требует парных ролей и согласованных длин волн.
• Что такое DOM/DDM? Телеметрия модуля для быстрой диагностики уровней и температуры.
• Почему линк «горит», но скорость низкая? Возможна ошибка согласования скорости/дуплекса или перегрузка бюджета.

Итоги

SFP-модуль — «оптический объектив» вашего канала: он задаёт дальность, скорость и устойчивость связи. Грамотный подбор по типу волокна, длине волны, дистанции и совместимости с оборудованием снижает риски, экономит бюджет и ускоряет масштабирование.

Завершая проектирование, не забывайте о качественной обвязке, стандартизации номенклатуры и тестах-приёмках — именно они превращают спецификацию в надёжный линк в продакшене. Для снабжения трасс и оперативного ремонта актуальна продажа оптического кабеля в Казахстане — это облегчает поддержку инфраструктуры и дальнейшее развитие сети.
