Для частного дома нестабильное напряжение — это не просто мигающий свет. Если от электрической сети работают газовый котел и циркуляционные насосы, глубокая просадка может остановить отопление именно тогда, когда оно особенно необходимо.
Разберем типичную для частного сектора Южного Казахстана ситуацию: вечером напряжение в сети опускается до 160–170В, котел периодически уходит в ошибку, а владельцу дома необходимо обеспечить нормальное питание оборудования котельной.
Проблема: котел работает, пока напряжение в норме
Современный газовый котел — это не только горелка и теплообменник. Внутри находится электронная плата управления, автоматика розжига и контроля пламени, датчики, вентилятор и, в зависимости от конструкции системы, встроенный или внешний циркуляционный насос.
При 160–170В котёл уже может работать нестабильно, выдавать ошибку или отключаться. Конкретный порог зависит от модели и требований производителя.
Зимой даже периодические остановки отопления становятся серьезной проблемой, особенно если дом остается без присмотра.
Отдельного внимания требует насосная группа. Электродвигатель насоса нельзя оценивать только по указанной номинальной мощности: в зависимости от его конструкции при запуске потребление может кратковременно заметно возрастать.
Что имеем в нашем сценарии
- однофазная сеть 220/230В;
- периодические просадки напряжения до 160–170В;
- газовый котел с электронной автоматикой;
- циркуляционный насос системы отопления;
- задача — обеспечить котел и насосную группу напряжением в допустимом рабочем диапазоне.
В такой ситуации покупать стабилизатор только по мощности котла неправильно. Сначала необходимо понять, насколько сильно проседает сеть и какую реальную нагрузку предстоит подключить.
С чего начинается подбор стабилизатора для котельной
Первое, что необходимо определить, — минимальное и максимальное напряжение в сети. Одного замера днём недостаточно. Если котел начинает сбоить вечером, измерения нужно проводить именно в часы максимальной нагрузки, желательно несколько раз в разные дни.
Это принципиально важно. Стабилизатор напряжения может иметь большой запас мощности, но его рабочий диапазон может не соответствовать сети, которая регулярно проседает до 160В. Покупка еще более мощной модели сама по себе эту проблему не решит.
Считаем нагрузку
Возьмем условный пример: электрическая потребляемая мощность котла составляет 120 Вт, отдельного циркуляционного насоса — 100 Вт. Простое сложение дает 220 Вт, но выбирать стабилизатор ровно на 220 Вт нельзя.
Для насосов необходимо проверить пусковые характеристики.
У классических асинхронных двигателей пусковой ток может в несколько раз превышать номинальный. Современные электронно-коммутируемые циркуляционные насосы работают иначе, поэтому автоматически применять коэффициент 3–5 к любому насосу некорректно. Ориентироваться нужно на характеристики конкретного оборудования.
Есть и второй момент: при глубокой просадке входного напряжения некоторые стабилизаторы не способны отдавать полную заявленную мощность. Поэтому запас выбирается не «на глаз», а с учетом нагрузки и характеристик конкретной модели.
Что подойдет для котла и насосной группы
Не существует одной универсальной мощности «для газового котла». Требования зависят от того, что именно будет подключено к стабилизатору.
| Задача | Что учитывать при выборе |
|---|---|
| Только газовый котел | Потребляемую мощность котла, допустимый диапазон его питания и минимальное напряжение в сети. |
| Котел + 1–2 циркуляционных насоса | Суммарную мощность и пусковые характеристики насосов. Необходим соответствующий запас мощности стабилизатора. |
| Вся котельная | Одновременную работу котла, насосных групп, автоматики и другого оборудования, подключенного к защищаемой линии. |
При просадках до 160–170В особенно важно проверить нижнюю границу рабочего диапазона выбранного стабилизатора. Модель может иметь достаточную номинальную мощность, но при этом не подходить для настолько слабой сети.
При подборе стабилизатора для котельной в «Авантаж Маркет» мы смотрим не только на мощность, указанную в характеристиках. Нам важны минимальное напряжение на объекте, состав подключаемой нагрузки и рабочий диапазон конкретной модели. Поэтому даже два дома с одинаковыми газовыми котлами могут потребовать разных решений.
Почему при 160–170В важен рабочий диапазон стабилизатора

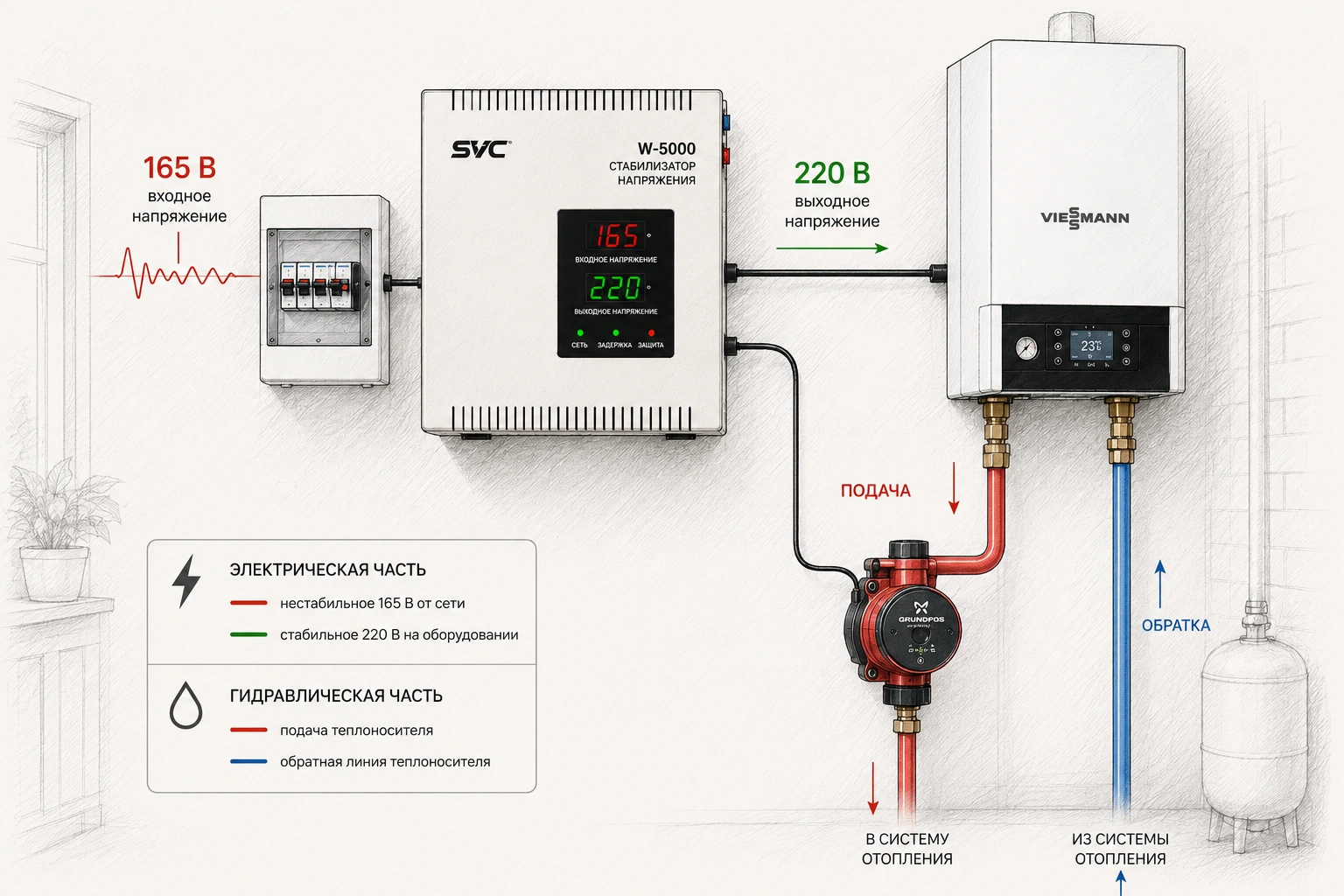

Допустим, вечером на вводе котельной измерено напряжение 165В. Стабилизатор должен поднять просевшее напряжение до уровня, при котором котел и насосы смогут нормально работать.
Но возможности любого стабилизатора ограничены. У него есть собственный диапазон входного напряжения и заявленная точность стабилизации. Если напряжение в сети выходит за допустимые для устройства пределы, стабилизатор может отключить нагрузку вместо дальнейшего повышения напряжения.
Поэтому при выборе смотрим минимум на четыре параметра:
- Рабочий диапазон входного напряжения. Соответствует ли он реальным просадкам сети.
- Выходная мощность. Достаточно ли ее для котла и насосной группы с учетом характера нагрузки.
- Точность стабилизации. В каких пределах устройство поддерживает выходное напряжение.
- Защита по напряжению. Как стабилизатор ведет себя при выходе параметров сети за допустимые пределы.
Эти характеристики зачастую важнее просто большой цифры мощности на корпусе.
Стабилизатор или трансформатор для газового котла?
Эти устройства нередко смешивают, хотя технически они решают разные задачи.
- Стабилизатор предназначен прежде всего для коррекции изменяющегося входного напряжения.
- Разделительный трансформатор обеспечивает гальваническую развязку электрических цепей, но обычный трансформатор сам по себе не является автоматическим стабилизатором напряжения.
Если основная проблема заключается в просадке сети с номинальных 220/230В до 160–170В, в первую очередь требуется решить вопрос стабилизации. Необходимость гальванической развязки определяется отдельно исходя из схемы электропитания и требований оборудования.
Как подключается стабилизатор в котельной
Для небольшой котельной необязательно устанавливать мощный стабилизатор на весь дом. Если критичной нагрузкой является именно система отопления, для нее можно организовать отдельную защищенную линию.

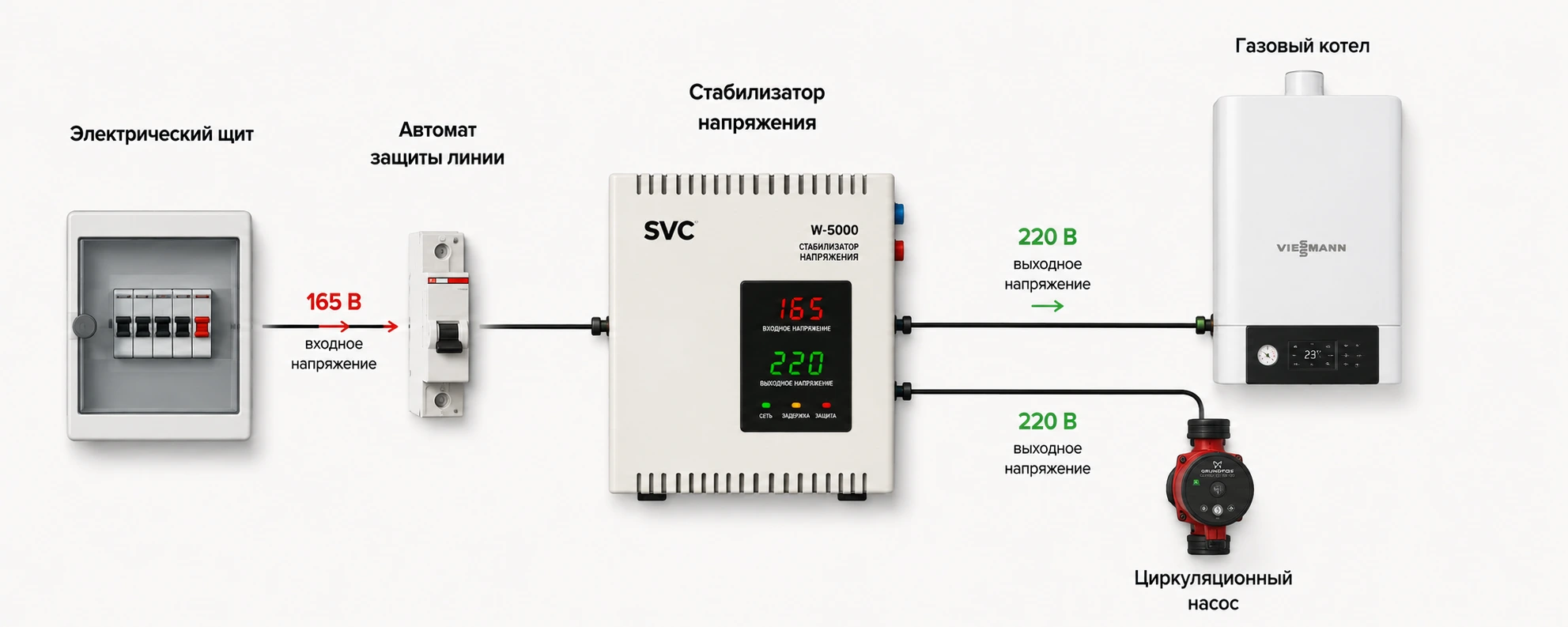

Упрощенная схема подключения выглядит так:
Сам стабилизатор устанавливается в соответствии с требованиями производителя: с необходимой вентиляцией, без воздействия воды и чрезмерной температуры. Сечение кабеля, номинал защитного автомата и способ подключения должны соответствовать мощности оборудования и требованиям электробезопасности.
Если на входе, например, 165 вольт, правильно подобранный стабилизатор должен обеспечить на выходе напряжение в пределах заявленной производителем точности.
Ожидать «идеальные 220В при любых условиях» технически неправильно: возможности устройства ограничены его рабочим входным диапазоном.
Что получает владелец дома после установки стабилизатора
Главный результат — не цифра 220 В на дисплее, а предсказуемая работа отопления при нестабильной внешней сети.
- снижается вероятность отключения котла из-за просадок напряжения;
- автоматика получает питание в предусмотренном производителем диапазоне;
- снижается воздействие длительного повышенного и пониженного напряжения на электронику котла;
- насосное оборудование получает более стабильное электропитание;
- владельцу не приходится регулярно перезапускать котел после очередной просадки сети.
Для частного дома это особенно важно зимой.
Если хозяев нет на месте, остановка отопления на продолжительное время — уже не вопрос комфорта, а риск серьезного охлаждения здания и проблем с системой отопления.
А если электричество отключается полностью?
Здесь возможности стабилизатора заканчиваются. Пока электричество присутствует, он корректирует напряжение в пределах своих возможностей. При полном отключении сети стабилизатор не сможет продолжить питание котла.
Если вместе с просадками происходят регулярные отключения электричества, для котельной необходимо рассматривать источник бесперебойного питания с аккумуляторными батареями. Мощность ИБП и ёмкость аккумуляторов рассчитываются исходя из потребления котла, насосов и необходимого времени автономной работы.
Подробнее о такой схеме можно прочитать в нашем материале об использовании ИБП для газового котла.
Как выбрать и купить стабилизатор для газового котла
Для начала достаточно четырех исходных данных: модель газового котла, модель и количество насосов, минимальное напряжение в сети и перечень оборудования, которое планируется подключить к защищенной линии.
По этим параметрам уже можно определить требуемую мощность и выбрать стабилизатор, рабочий диапазон которого соответствует реальным условиям эксплуатации. Именно такой подход позволяет не переплачивать за избыточную мощность и одновременно не получить устройство, которое будет отключаться при первой серьезной просадке.
