Современный газовый котёл зависит от электропитания не меньше, чем другое электронное оборудование. Плата управления, система розжига, вентилятор, датчики и циркуляционные насосы требуют стабильного питания.
При отключении электричества отопление может полностью остановиться, а при серьёзных отклонениях параметров сети возможна нестабильная работа автоматики.
Поэтому ИБП для газового котла выбирают не только по мощности. Необходимо учитывать требования котла и насосов к форме выходного напряжения, рабочую и пусковую нагрузку, качество электросети и необходимое время автономной работы.
Универсального UPS, одинаково подходящего для любого котла, не существует. Приоритет имеют требования производителя отопительного оборудования и характеристики конкретной системы.
Зачем газовому котлу источник бесперебойного питания
Даже если основным источником тепла является газ, большинство современных котлов не могут нормально работать без электричества.
От электросети могут зависеть:
- электронная плата управления;
- система розжига и контроля пламени;
- вентилятор камеры сгорания;
- циркуляционный насос;
- датчики температуры и давления;
- приводы клапанов;
- внешняя автоматика отопления.
ИБП позволяет сохранить питание этих компонентов при кратковременном или более продолжительном отключении сети и, в зависимости от топологии устройства, может дополнительно защищать оборудование от части проблем с качеством электропитания.
Какие параметры важны при выборе ИБП для газового котла
Перед покупкой стоит оценивать UPS сразу по нескольким параметрам.
| Параметр | Что проверить |
| Мощность | Допустимую активную мощность UPS в ваттах и суммарную нагрузку котла, насосов и автоматики |
| Пусковая нагрузка | Способность UPS выдерживать запуск циркуляционных насосов и других электродвигателей |
| Форма выходного напряжения | Требования котла и подключённых насосов к форме сигнала в батарейном режиме |
| Топология | Достаточен ли Line-Interactive UPS или требуется Online Double Conversion |
| Автономность | Сколько времени отопление должно работать после отключения электросети |
| Аккумуляторы | Поддерживает ли UPS необходимую батарейную конфигурацию и тип АКБ |
| Фазозависимость | Есть ли у конкретного котла требования к правильному подключению фазы и нейтрали |
Нужна ли чистая синусоида для газового котла
Для отопительного оборудования с циркуляционными насосами и чувствительной электроникой чаще выбирают UPS с чистой синусоидой на выходе.
Форма питающего напряжения особенно важна для электродвигателей насосов. При работе от источника с сильно искажённой или грубо аппроксимированной формой сигнала некоторые двигатели могут сильнее шуметь, нагреваться или работать нестабильно.
Однако окончательное требование определяется документацией конкретного котла и подключённого оборудования. Нельзя считать одну характеристику универсальной гарантией совместимости со всеми системами отопления.
Обязательно ли использовать Online UPS для котла
Online UPS не является обязательным вариантом для каждого газового котла.
Для систем с относительно стабильной входной сетью может подойти качественный Line-Interactive UPS, если он имеет подходящую мощность, корректную форму выходного напряжения и соответствует требованиям оборудования.
Online Double Conversion чаще рассматривают, когда:
- электросеть нестабильна;
- часто возникают серьёзные просадки или скачки напряжения;
- оборудование чувствительно к качеству питания;
- необходимо постоянно формировать выходное напряжение через инвертор;
- требуется повышенная предсказуемость параметров питания.
| Тип UPS | Когда рассматривать |
| Line-Interactive с чистой синусоидой | Относительно стабильная сеть и совместимое отопительное оборудование |
| Online Double Conversion | Нестабильная сеть, чувствительная автоматика или повышенные требования к качеству электропитания |
Подходящие модели с двойным преобразованием представлены в разделе Online ИБП.
Как рассчитать мощность ИБП для котла и насоса
Для расчёта необходимо определить суммарную активную мощность всех устройств, которые будут одновременно подключены к UPS.
В нагрузку могут входить:
- сам газовый котёл;
- встроенный циркуляционный насос;
- дополнительные насосы отопительных контуров;
- насос бойлера косвенного нагрева;
- автоматика и контроллеры;
- приводы клапанов.
При этом недостаточно просто сложить паспортные значения мощности. Для насосов и других устройств с электродвигателями необходимо учитывать пусковую нагрузку и допустимую перегрузочную способность конкретного UPS.
Поэтому универсальный совет «прибавить 30%» или «прибавить 50%» не гарантирует правильный подбор для любой системы.
Подробный порядок расчёта приведён в статье как рассчитать мощность ИБП по нагрузке.
Нужно подобрать ИБП для газового котла? Сообщите модель котла, количество и параметры насосов и требуемое время автономной работы. Поможем определить подходящую мощность UPS и батарейную конфигурацию. Получить расчёт в WhatsApp
Почему нужно учитывать пусковой ток циркуляционного насоса
Рабочая мощность электродвигателя и нагрузка в момент его запуска могут отличаться. Поэтому UPS должен не только выдерживать постоянную работу котла и насосов, но и корректно переносить кратковременные пики при запуске.
Нельзя подбирать UPS исключительно по надписи, например, «насос 80 Вт». Необходимо учитывать характеристики конкретного насоса и допустимую кратковременную перегрузку источника бесперебойного питания.
Особенно это важно, если в системе установлено несколько насосов и возможен их одновременный запуск.

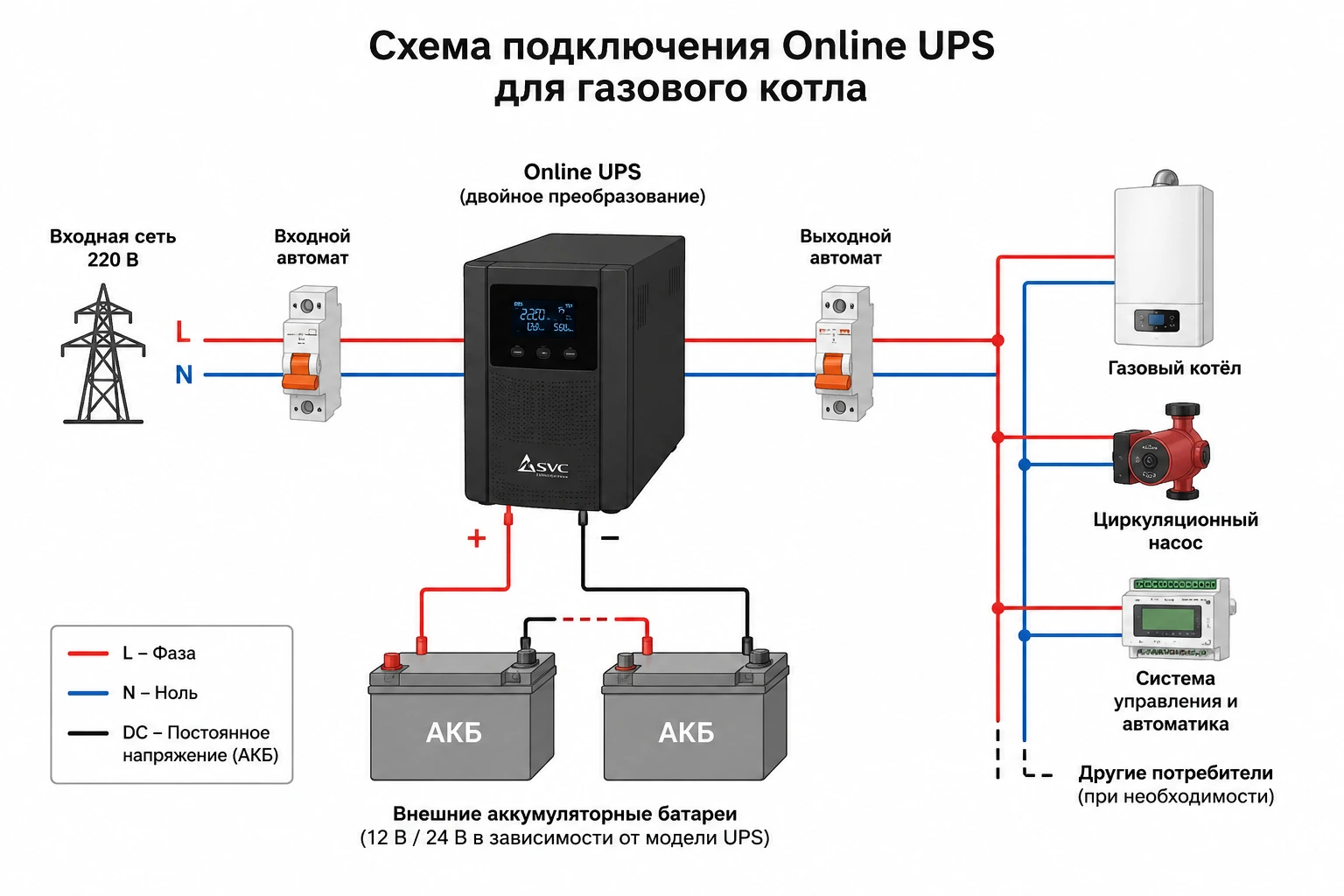

Фазозависимый газовый котёл и работа от UPS
Некоторые газовые котлы чувствительны к корректному подключению фазы и нейтрали. При неправильной схеме питания автоматика может некорректно определять наличие пламени или выдавать ошибку.
Поэтому для фазозависимого котла недостаточно просто купить UPS с нужной мощностью.
Необходимо проверить:
- требования производителя котла;
- схему подключения фазы и нейтрали;
- заземление;
- особенности выходной схемы конкретного UPS;
- работу котла как от сети, так и от батарейного режима.
Если производитель котла предъявляет специальные требования к источнику питания или заземлению, именно они должны определять схему подключения.
Как рассчитать время автономной работы газового котла
Автономность зависит не только от ёмкости аккумулятора в ампер-часах.
Например, батарейные системы 12 В × 100 А·ч и 24 В × 100 А·ч имеют одинаковое значение в ампер-часах, но различный запас энергии.
На реальное время работы влияют:
- суммарная мощность котла и насосов;
- напряжение батарейной системы;
- ёмкость и тип аккумуляторов;
- КПД UPS;
- допустимая глубина разряда;
- температура;
- состояние батарей;
- порог отключения UPS.
Поэтому утверждения вроде «аккумулятора 100 А·ч всегда хватает на пять часов» некорректны без указания нагрузки и конфигурации батарейной системы.
Подробнее этот вопрос разобран в материале от чего зависит время автономной работы ИБП.
Как выбрать аккумуляторы для UPS котла
Если требуется продолжительная автономная работа, необходимо проверить, поддерживает ли конкретный UPS внешние аккумуляторы или батарейные модули.
Важно учитывать не только ёмкость батарей, но и:
- напряжение батарейной системы;
- допустимую конфигурацию АКБ;
- зарядный ток UPS;
- поддерживаемый тип аккумуляторов;
- время восстановления заряда после отключения;
- требования производителя UPS.
Нельзя произвольно подключать к источнику бесперебойного питания больше аккумуляторов или батареи другого типа только ради увеличения автономности.
Для подбора доступны аккумуляторные батареи для систем резервного питания.
UPS или инвертор с аккумулятором для газового котла
Если основная задача — кратковременно поддерживать отопление при перебоях сети и одновременно защищать оборудование, удобным решением обычно является готовый UPS.
Если требуется длительная автономная работа в течение нескольких часов, имеет смысл сравнить UPS с системой на базе инвертора и внешних аккумуляторов.
В любом случае необходимо проверить:
- качество выходного напряжения;
- допустимую мощность;
- пусковую способность;
- совместимость с батареями;
- характеристики зарядного устройства;
- требования газового котла.
Подробно расчёт такой системы разобран в статье как рассчитать инвертор и аккумулятор.
Можно ли использовать UPS вместе с генератором
Связка генератора и UPS может использоваться в системе длительного резервного электропитания: аккумуляторы поддерживают оборудование до запуска генератора, после чего источник бесперебойного питания работает от его выхода.
Но совместимость нельзя считать автоматической. Необходимо проверить допустимый входной диапазон напряжения и частоты конкретного UPS, а также параметры генератора.
Если характеристики питания выходят за допустимые пределы, UPS может продолжать работать от батарей даже при запущенном генераторе или нестабильно переходить между режимами.
Типичные ошибки при выборе ИБП для газового котла
- Выбирать UPS только по мощности котла. Не учитываются дополнительные насосы, автоматика и пусковая нагрузка.
- Не проверять форму выходного напряжения. Для некоторых насосов и электронной автоматики этот параметр критичен.
- Считать Online обязательным для любого котла. Топология должна соответствовать реальным требованиям системы.
- Использовать универсальный процент запаса мощности. Пусковая нагрузка конкретного насоса может отличаться от расчётного процента.
- Считать автономность только по ампер-часам. Не учитываются напряжение батарейной системы, нагрузка и реальные потери.
- Игнорировать фазозависимость. Некоторые котлы требуют корректного подключения фазы, нейтрали и заземления.
- Произвольно подключать внешние аккумуляторы. Батарейная конфигурация должна соответствовать требованиям UPS.
- Не проверять требования производителя котла. Они имеют приоритет перед общими рекомендациями.
Как выбрать ИБП для газового котла: краткий алгоритм
- Уточните электрические требования производителя котла.
- Определите всё оборудование, которое будет подключено к UPS.
- Рассчитайте рабочую мощность нагрузки.
- Проверьте пусковую нагрузку насосов.
- Определите требования к форме выходного напряжения.
- Выберите подходящую топологию UPS.
- Определите требуемое время автономной работы.
- Подберите совместимую батарейную конфигурацию.
- Проверьте фазозависимость, нейтраль и заземление.
- При использовании генератора проверьте совместимость его параметров с UPS.
Если используется твердотопливный котёл или котёл длительного горения, основная задача резервирования часто связана с сохранением циркуляции теплоносителя при продолжающемся горении топлива. Этот сценарий подробно разобран в статье бесперебойник для котла длительного горения и циркуляционного насоса.
Поможем подобрать ИБП для газового котла Отправьте модель котла, параметры насосов и желаемое время автономной работы. Специалисты «Авантаж Маркет» помогут подобрать UPS и аккумуляторы с доставкой по Казахстану. Подобрать ИБП в WhatsApp
ИБП для газового котла: ответы на частые вопросы
ИБП выбирают по требованиям конкретного котла, мощности подключаемого оборудования, пусковой нагрузке насосов, форме выходного напряжения и необходимой автономности. Для чувствительного отопительного оборудования часто выбирают модели с чистой синусоидой.
Нет. При подходящих характеристиках и относительно стабильной сети может использоваться Line-Interactive UPS с чистой синусоидой. Online UPS чаще выбирают при нестабильной сети или повышенных требованиях к качеству электропитания.
Для многих систем отопления с циркуляционными насосами и чувствительной электроникой чистая синусоида является предпочтительным вариантом. Окончательные требования необходимо проверять по документации котла и насосов.
Необходимо определить суммарную рабочую мощность котла, насосов и автоматики, а затем учесть пусковые характеристики электродвигателей и перегрузочную способность конкретного UPS. Универсального процента запаса для всех систем нет.
Время зависит от мощности нагрузки, напряжения и ёмкости батарейной системы, КПД UPS, состояния аккумуляторов, температуры и допустимой глубины разряда. Поэтому одной ёмкости аккумулятора в ампер-часах недостаточно для точного расчёта.
Так называют котёл, автоматика которого чувствительна к корректному подключению фазы и нейтрали. При работе от UPS необходимо соблюдать требования производителя котла к схеме питания и заземлению.
Только если характеристики конкретного UPS соответствуют требованиям котла и насосов по мощности, форме напряжения, времени переключения и другим параметрам. Само обозначение «компьютерный UPS» не определяет совместимость оборудования.
