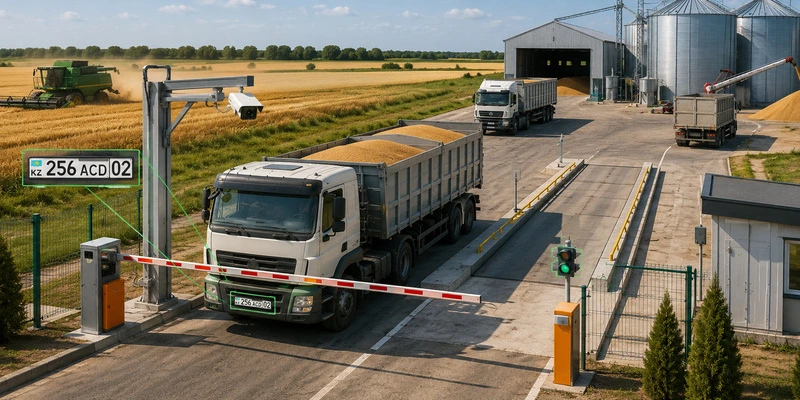

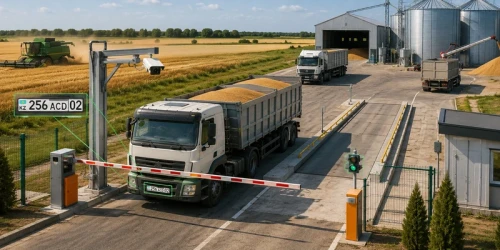

Контроль въезда и выезда на зернотоке: как сохранить урожай во время уборочной

Во время уборочной зерноток работает в особом режиме: увеличивается количество рейсов, появляется привлечённый транспорт, зерновозы могут идти до позднего вечера и ночью.

При большом потоке становится сложнее вручную контролировать, какой автомобиль въехал, прошёл весовую, разгрузился и покинул территорию.

Поэтому задача контроля зернотока — не просто установить камеры или закрыть въезд шлагбаумом.

Важно получить понятную последовательность событий по каждому рейсу: какой автомобиль приехал, когда он въехал, прошёл ли весовую, куда направился после взвешивания и когда выехал с территории.

Для этого систему можно построить как единый контур: контроль въезда и выезда, распознавание государственных номеров, видеонаблюдение весовой и зон разгрузки, управление шлагбаумом или воротами и фиксация ключевых событий.

Почему во время уборочной контроль транспорта особенно важен

В обычный период круг автомобилей на сельхозпредприятии относительно постоянен. Во время уборочной через территорию проходят собственные зерновозы, привлечённые машины, тракторы, подрядчики и служебный транспорт. Одновременно увеличивается количество операций и нагрузка на сотрудников КПП и весовой.

В таких условиях возрастают риски:

• ошибки при ручной записи государственных номеров;
• проезда транспорта, которого нет в текущем плане работ;
• сложности с восстановлением спорного рейса;
• неконтролируемого движения машин внутри территории;
• ошибок при интенсивной работе весовой;
• снижения контроля вечером, ночью и при смене персонала.

Обычная обзорная видеозапись помогает восстановить события, но искать конкретную машину среди нескольких часов архива неудобно. Гораздо эффективнее, когда транспорт идентифицируется уже при въезде, а ключевые участки его маршрута дополнительно контролируются камерами.

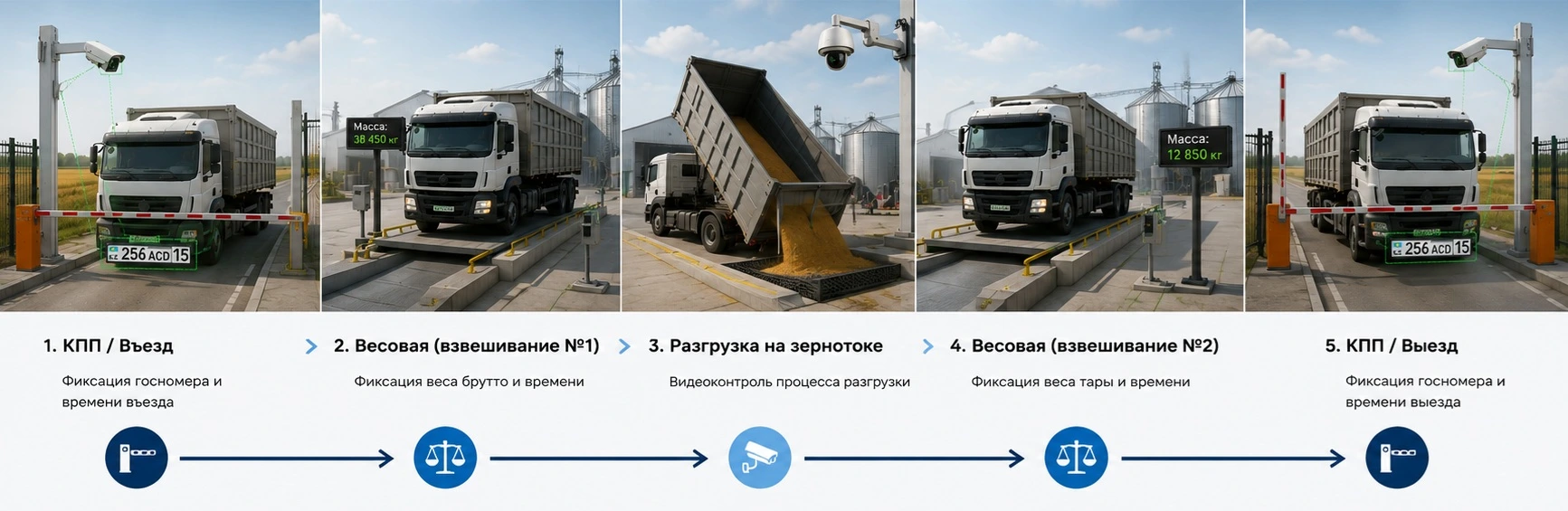

Как выглядит контроль одного рейса зерновоза

Рассматривать необходимо не только КПП, а весь маршрут автомобиля через зерноток.

Типовая цепочка может выглядеть так:

1. зерновоз прибывает на территорию;
2. на въезде распознаётся государственный номер;
3. проверяется право автомобиля на проезд;
4. открывается шлагбаум или ворота;
5. машина направляется на весовую;
6. после взвешивания едет к месту разгрузки;
7. после разгрузки повторно проходит весовую, если это предусмотрено технологическим процессом;
8. на выезде снова фиксируются автомобиль и время.

Задача системы безопасности — идентифицировать автомобиль, зафиксировать его движение и помочь связать события конкретного рейса между собой.

Распознавание номеров на въезде и выезде

Ручной журнал работает, пока через КПП проходит несколько автомобилей. Во время интенсивной уборочной его слабые стороны проявляются быстрее: номер можно записать с ошибкой, пропустить машину или неверно указать время проезда.

Для автоматической идентификации транспорта применяются ANPR/LPR-камеры. Камера распознаёт государственный номер автомобиля, после чего система может проверить его по списку разрешённого транспорта и использовать результат в сценарии управления въездом.

Важно разделять распознавание автомобиля и разрешение на проезд. Камера может правильно определить номер неизвестного зерновоза, но это не означает, что шлагбаум должен автоматически открыться.

Для разных автомобилей можно предусмотреть разные сценарии:

• собственные зерновозы — постоянный доступ;
• привлечённые машины — доступ только на период уборочной;
• подрядчики — временный или разовый доступ;
• неизвестный транспорт — подтверждение сотрудником;
• заблокированный номер — фиксация события без автоматического открытия проезда.

Подробнее принцип идентификации автомобилей мы разбирали в статье про въезд и выезд по номеру автомобиля. На зернотоке технология работает по тому же принципу, но необходимо учитывать грузовой транспорт, пыль, работу ночью и сезонное увеличение потока.

Шлагбаум на зернотоке — исполнительный элемент, а не вся система

После идентификации автомобиля необходимо физически управлять проездом. Для этого могут использоваться автоматические ворота, шлагбаумы или их комбинация.

Шлагбаум удобен там, где требуется быстро контролировать транспортный поток. При выборе учитываются ширина проезда, длина стрелы, интенсивность циклов, скорость работы привода, условия эксплуатации и возможность интеграции с системой доступа.

В разделе автоматические шлагбаумы представлены решения для организации контролируемого проезда на территории предприятий. Но для зернотока особенно важно выбирать оборудование с учётом реальной нагрузки в период уборочной, когда интенсивность движения значительно выше обычной.

Также необходимо предусмотреть безопасность проезда: система не должна закрывать стрелу или ворота в момент, когда автомобиль находится в опасной зоне.

Весовая и зоны разгрузки должны попадать в контур видеоконтроля

Камера на въезде покажет, что определённый зерновоз приехал на территорию. Но она не ответит на вопрос, что происходило с машиной дальше.

Поэтому при организации контроля зернотока имеет смысл выделить несколько ключевых зон:

• въезд и выезд;
• автомобильную весовую;
• маршрут движения к местам разгрузки;
• зоны непосредственной выгрузки зерна;
• склады и площадки хранения.

Возле весовой камера позволяет подтвердить, какой автомобиль находился на платформе в конкретное время, и при необходимости найти соответствующий фрагмент архива.

Если весовое программное обеспечение поддерживает документированный обмен данными с внешними системами, возможна более глубокая интеграция, но такую возможность необходимо проверять для конкретных весов и используемого ПО.

При этом не каждая точка требует ANPR-камеры. Распознавание номера нужно там, где автомобиль необходимо идентифицировать. Для контроля разгрузки или движения по территории зачастую достаточно правильно подобранной обзорной камеры.

Поэтому видеонаблюдение для предприятия лучше проектировать от конкретных событий: что необходимо видеть, какой транспорт различать и какие ситуации потребуется проверять в архиве.

Ночная работа, пыль и реальные условия уборочной

Зерноток нельзя проектировать как обычную парковку. Во время уборочной техника может работать вечером и ночью, а воздух на территории содержит большое количество пыли. На изображение камер влияют фары автомобилей, искусственное освещение и загрязнение оптики.

Особенно чувствительно к этим условиям распознавание номеров. Обзорная камера может показывать грузовик достаточно хорошо для человека, но этого ещё недостаточно для стабильного автоматического чтения номерного знака.

Поэтому для ANPR необходимо правильно определить:

• место установки камеры;
• расстояние до зоны распознавания;
• угол относительно номерного знака;
• скорость и траекторию автомобиля;
• условия ночного освещения;
• возможность регулярного обслуживания и очистки оптики.

То же касается камер весовой и зон разгрузки: видеозапись должна позволять реально проверить событие, а не просто подтверждать наличие грузовика где-то в тёмном кадре.

Почему контроль выезда не менее важен

Если фиксировать только въезд, предприятие знает, когда автомобиль появился на территории, но не имеет полного контроля его рейса.

Регистрация выезда позволяет определить:

• какой автомобиль покинул зерноток;
• в какое время он выехал;
• сколько времени находился внутри территории;
• какие события на весовой и в других контрольных точках могут относиться к этому рейсу.

Для объекта, где находится собранный урожай, контроль исходящего транспорта логически не менее важен, чем проверка прибывающих машин.

Сеть и резервное питание

КПП, весовая и места разгрузки могут находиться на значительном расстоянии друг от друга. Поэтому система видеонаблюдения и контроля въезда требует заранее рассчитанной сетевой инфраструктуры.

В зависимости от расстояний могут использоваться Ethernet, оптоволоконные линии или радиомосты. Отдельно необходимо учитывать пропускную способность каналов, PoE-бюджет коммутаторов и питание оборудования.

Если автоматический въезд должен продолжать работать при кратковременном отключении электроэнергии, недостаточно зарезервировать только привод шлагбаума. Питание необходимо рассматривать для всей критичной цепочки: ANPR-камера, сетевое оборудование, контроллер и другие устройства, участвующие в принятии решения.

Также должен существовать понятный ручной сценарий на случай неисправности автоматики. Персонал должен заранее знать, кто и каким образом разрешает проезд при отказе системы.

Типовые ошибки при контроле зернотока

Одна камера над воротами

Обзорная камера показывает поток автомобилей, но не гарантирует стабильного распознавания государственных номеров и ничего не говорит о дальнейшем маршруте машины.

Контроль только въезда

Факт прибытия автомобиля не позволяет восстановить весь рейс. Необходимо учитывать выезд и ключевые технологические точки внутри территории.

Пульты от шлагбаума для всех водителей

Пульты можно передавать, терять и не возвращать после окончания сезонных работ. Для привлечённого транспорта удобнее предусмотреть временные права доступа.

Попытка заменить весовую ANPR-камерой

Камера идентифицирует автомобиль, но не измеряет массу. Весовая система и система контроля транспорта выполняют разные задачи.

Отсутствие сценария для привлечённых машин

Если система рассчитана только на собственный транспорт, во время уборочной персонал начинает постоянно обходить правила автоматического доступа.

Отсутствие расчёта ночной работы

Камера, хорошо работающая днём, не обязательно обеспечит нужную детализацию ночью, особенно при распознавании номерных знаков.

Что определить до подбора оборудования

Начинать проект лучше со схемы территории и технологического процесса, а не с выбора модели камеры.

• Сколько въездов и выездов используется?
• Сколько зерновозов проходит в час в пик уборочной?
• Где расположена автомобильная весовая?
• Где находятся основные зоны разгрузки?
• Какой транспорт собственный, а какой привлекается временно?
• Нужно ли автоматически распознавать государственные номера?
• Как должен пропускаться неизвестный автомобиль?
• Какие зоны необходимо видеть в видеоархиве?
• Как долго необходимо хранить запись?
• Есть ли между объектами существующая сеть?
• Какие компоненты должны продолжать работу при отключении питания?

После этого можно определить количество камер, зоны распознавания, тип шлагбаума или ворот, сетевую инфраструктуру, необходимый объём архива и резервное питание.

Вывод

Во время уборочной контроль зернотока должен охватывать не отдельный шлагбаум или камеру, а весь маршрут транспорта через ключевые точки объекта.

Оптимальная схема объединяет въезд и выезд, распознавание государственных номеров, контроль весовой, видеонаблюдение зон разгрузки, сетевую инфраструктуру и сценарии доступа собственного и привлечённого транспорта.

Такая система не заменяет технологический или весовой учёт зерна, но позволяет значительно быстрее восстановить события по конкретному автомобилю и повысить прозрачность движения транспорта на территории хозяйства.
