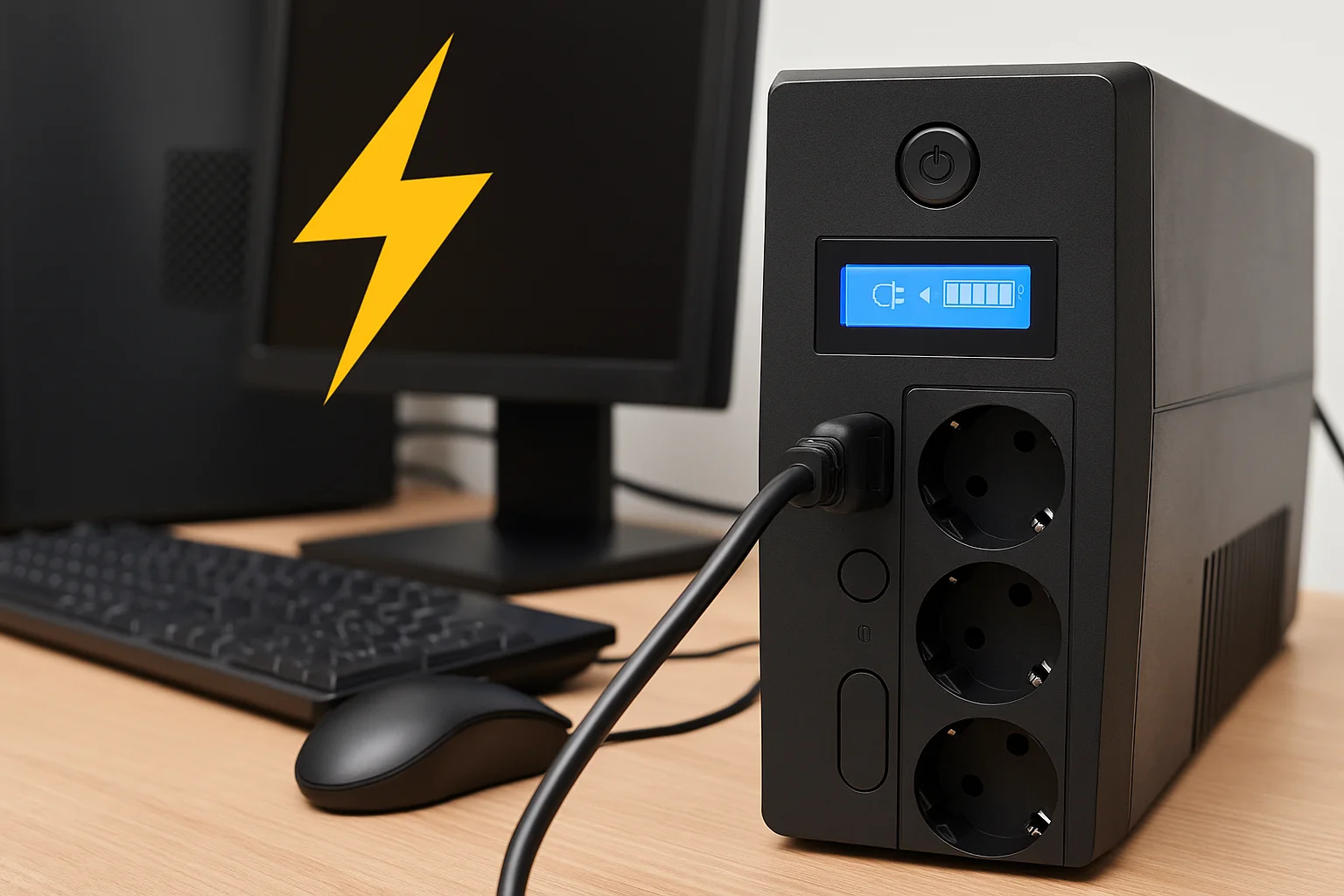

ИБП (UPS) — источник бесперебойного питания, который устанавливается между электрической сетью и подключённым оборудованием. Его задача — сохранить питание нагрузки при исчезновении напряжения и, в зависимости от типа устройства, защитить оборудование от части проблем электросети.
Аббревиатура UPS расшифровывается как Uninterruptible Power Supply — источник бесперебойного питания. Такие устройства применяют для компьютеров, серверов, сетевого оборудования, систем видеонаблюдения, связи, автоматики и другой техники, для которой внезапное отключение питания нежелательно.
При этом разные ИБП работают по разным схемам. Standby, Line-Interactive и Online UPS отличаются способом питания нагрузки, стабилизацией напряжения, временем переключения и уровнем защиты. Ниже разберём, как устроен источник бесперебойного питания и чем отличаются основные типы.
Что такое UPS и для чего он используется
В обычном режиме ИБП получает электроэнергию от внешней сети и передаёт её подключённому оборудованию в соответствии со своей схемой работы. Одновременно аккумуляторная система поддерживается в заряженном состоянии.
Если сетевое питание исчезает, источник бесперебойного питания использует энергию аккумуляторов, чтобы нагрузка продолжила работу. Это позволяет избежать мгновенного отключения оборудования и получить время для продолжения работы, штатного завершения процессов либо перехода на другой источник электроснабжения.
Резервное питание — базовая задача UPS, но возможности конкретной модели могут быть значительно шире. Некоторые ИБП регулируют входное напряжение, фильтруют помехи, контролируют состояние батарей, поддерживают удалённый мониторинг и взаимодействуют с программным обеспечением.
Подробно эти возможности разобраны в отдельном материале для чего нужен ИБП и какие функции выполняет UPS.
Нужен источник бесперебойного питания? В каталоге представлены ИБП для компьютеров, серверов, сетевого и телекоммуникационного оборудования. Можно подобрать модель по мощности, типу UPS, форм-фактору и требованиям к автономной работе. Перейти в каталог ИБП
Как работает источник бесперебойного питания
Принцип работы зависит от топологии UPS, но в системе бесперебойного питания обычно участвуют несколько основных узлов: входная цепь, зарядное устройство или выпрямитель, аккумуляторная система, инвертор, электронный контроллер и коммутационные элементы.
Аккумуляторы накапливают энергию в постоянном токе. Когда необходимо питать нагрузку от батарей, инвертор преобразует постоянное напряжение аккумуляторной системы в переменное напряжение, необходимое подключённому оборудованию.
При этом нельзя описать все UPS одной универсальной электрической схемой. У резервных, линейно-интерактивных и Online ИБП различается путь прохождения энергии через устройство и способ взаимодействия сети, инвертора и аккумуляторов.
Что происходит при нормальном напряжении
У Standby и большинства Line-Interactive ИБП при нормальных параметрах сети нагрузка в основном получает питание от электросети. В Line-Interactive моделях напряжение может дополнительно корректироваться системой автоматической регулировки AVR без перехода на аккумуляторы.
В Online UPS с двойным преобразованием принцип другой: входное переменное напряжение преобразуется в постоянное, после чего инвертор формирует новое переменное напряжение для нагрузки. Благодаря этому подключённое оборудование в штатном Online-режиме питается через инвертор.
Что происходит при отключении электричества
При исчезновении входного питания UPS продолжает снабжать подключённую нагрузку энергией аккумуляторной системы. У резервных и линейно-интерактивных моделей происходит переключение на инвертор, поэтому для них существует определённое время перехода на батарею.
У Online ИБП двойного преобразования нагрузка уже питается от инвертора, поэтому при исчезновении входной сети перехода нагрузки на отдельный батарейный тракт в обычном понимании не происходит — аккумуляторная система продолжает поддерживать DC-шину UPS.
Фактическое время работы после отключения электроэнергии зависит не от одного параметра, а от мощности нагрузки, ёмкости и количества аккумуляторов, их состояния, температуры и характеристик самого ИБП. Подробнее об этом — в статье сколько работает ИБП от аккумулятора и от чего зависит время автономии.
Основные типы ИБП
Для большинства задач используют три основные топологии источников бесперебойного питания: Standby, Line-Interactive и Online Double Conversion. Они решают одну базовую задачу — поддерживают питание нагрузки при проблемах с электросетью, — но делают это по-разному.
Standby UPS — резервные ИБП
Standby, или резервный ИБП, — наиболее простая схема. При нормальной сети оборудование питается от неё, а при пропадании или недопустимом изменении напряжения UPS переключает нагрузку на инвертор и аккумулятор.
Такая топология подходит для задач, где требуется базовое резервирование питания и нет повышенных требований к качеству электроснабжения и времени переключения.
Line-Interactive UPS — линейно-интерактивные ИБП
Line-Interactive UPS дополнительно умеют корректировать часть отклонений входного напряжения без перехода на аккумулятор. Для этого обычно используется автоматическая регулировка напряжения AVR.
Если напряжение понижено или повышено, но остаётся внутри рабочего диапазона регулирования конкретной модели, UPS может скорректировать его без расходования ресурса аккумуляторов. При полном исчезновении сети устройство переходит на батарейное питание.
Линейно-интерактивные модели широко применяются для компьютеров, рабочих станций, сетевого оборудования, небольших серверных узлов и другой нагрузки, для которой требуется резервное питание и коррекция напряжения.
Подходящие модели представлены в разделе Line-Interactive и Smart UPS.
Online UPS — ИБП двойного преобразования
Online UPS используют двойное преобразование энергии: входное переменное напряжение преобразуется в постоянное, а затем инвертор формирует переменное выходное напряжение для нагрузки.
Такая архитектура обеспечивает отсутствие времени переключения на аккумулятор в основном Online-режиме и позволяет значительно снизить влияние отклонений входной сети на питание подключённого оборудования.
Online UPS применяют для серверов, систем хранения данных, телекоммуникационного, медицинского, промышленного и другого критичного оборудования, где требования к качеству и непрерывности электропитания выше.
Модели с двойным преобразованием собраны в разделе Online ИБП.
Чем Standby, Line-Interactive и Online UPS отличаются друг от друга
| Параметр | Standby | Line-Interactive | Online |
| Питание при нормальной сети | От электросети | От электросети через схему регулирования | Через систему двойного преобразования |
| Регулировка напряжения без батареи | Обычно нет | Да, в пределах возможностей AVR | Да, за счёт архитектуры двойного преобразования |
| Переключение при пропадании сети | Есть | Есть | В основном Online-режиме отсутствует |
| Типичные задачи | Базовое резервирование | Компьютеры, рабочие станции, сети, небольшие серверные узлы | Серверы, телеком, критичная и чувствительная нагрузка |
При этом конкретные характеристики всегда необходимо проверять по документации производителя. Две модели одной топологии могут отличаться диапазоном входного напряжения, временем переключения, формой выходного сигнала, мощностью, интерфейсами управления и возможностями подключения дополнительных батарей.
ИБП, стабилизатор и инвертор — в чём разница
Эти устройства связаны с преобразованием или защитой электропитания, но выполняют разные задачи.
- ИБП обеспечивает резервное питание нагрузки при исчезновении сети и, в зависимости от топологии, решает дополнительные задачи по качеству электропитания.
- Стабилизатор напряжения предназначен прежде всего для коррекции входного напряжения и сам по себе обычно не обеспечивает автономную работу оборудования после полного отключения сети.
- Инвертор преобразует постоянное напряжение аккумулятора или другого DC-источника в переменное. Сам по себе инвертор не обязательно является полноценным UPS: функции автоматического переключения, зарядки батарей и защиты зависят от конкретного устройства.
Поэтому источник бесперебойного питания нельзя выбирать только по принципу «есть аккумулятор и 220 В на выходе». Для разных задач требуется разная архитектура резервного электропитания.
Где применяются источники бесперебойного питания
ИБП используют там, где пропадание электроснабжения может привести к потере данных, остановке процессов, нарушению связи либо прекращению работы важного оборудования.
- Компьютеры и рабочие станции — для сохранения данных и корректного завершения работы.
- Серверы и системы хранения — для защиты IT-инфраструктуры и контролируемого завершения процессов при длительной аварии.
- Коммутаторы, маршрутизаторы и точки доступа — для сохранения работоспособности локальной сети и доступа к внешним сервисам.
- Системы видеонаблюдения — для продолжения работы регистраторов, камер и сетевой инфраструктуры.
- Телефония и системы связи — для поддержания коммуникаций во время перебоев электроснабжения.
- Автоматика и специализированное оборудование — когда внезапное отключение или перезапуск может нарушить технологический процесс.
Какими характеристиками отличаются ИБП
Надписи Standby, Line-Interactive или Online описывают принцип работы, но не дают полного представления о возможностях конкретного устройства.
При оценке UPS дополнительно учитывают:
- номинальную мощность в ВА и Вт;
- допустимую мощность подключённой нагрузки;
- топологию ИБП;
- диапазон входного напряжения;
- форму выходного напряжения;
- тип и ёмкость аккумуляторной системы;
- возможность подключения внешних батарей;
- расчётное время автономной работы;
- USB, SNMP и другие интерфейсы мониторинга;
- форм-фактор и условия эксплуатации.
Подробный алгоритм подбора вынесен в отдельный материал как выбрать ИБП. Если известна мощность оборудования, отдельно можно использовать инструкцию как рассчитать мощность ИБП по нагрузке.
Не уверены, какой ИБП нужен под вашу нагрузку? Сообщите мощность и тип оборудования, требования к автономной работе и условия эксплуатации. Специалисты «Авантаж Маркет» помогут определить подходящую топологию и подобрать UPS без неоправданного запаса и лишних функций. Подобрать ИБП в WhatsApp
Что такое ИБП (UPS): ответы на частые вопросы
UPS, или ИБП, — устройство резервного питания. Оно устанавливается между электросетью и оборудованием и позволяет продолжить его работу при отключении электричества за счёт энергии аккумуляторов. Дополнительные возможности зависят от типа и модели ИБП.
UPS расшифровывается как Uninterruptible Power Supply — источник бесперебойного питания. В русскоязычной технической документации обычно используется сокращение ИБП.
Для большинства задач применяют три основные топологии: Standby, Line-Interactive и Online Double Conversion. Standby обеспечивает базовое резервирование, Line-Interactive дополнительно регулирует напряжение, а Online UPS постоянно использует двойное преобразование энергии для питания нагрузки.
У Line-Interactive UPS при нормальной сети нагрузка питается от сети через схему регулирования напряжения, а при аварии устройство переключается на батарейный инвертор. В Online UPS основного режима входное напряжение постоянно проходит двойное преобразование AC–DC–AC, поэтому нагрузка питается от инвертора и время переключения на батарею отсутствует.
Нет. Стабилизатор предназначен прежде всего для коррекции напряжения электросети. ИБП имеет аккумуляторную систему и способен поддерживать питание оборудования после полного исчезновения входного напряжения. При этом некоторые Line-Interactive и Online UPS одновременно выполняют функции регулирования напряжения.
Универсального значения нет. Время автономной работы зависит от мощности подключённого оборудования, ёмкости и количества аккумуляторов, их состояния, температуры и характеристик самого UPS. Чем выше нагрузка при одной и той же батарейной системе, тем меньше продолжительность автономной работы.
