Какое оборудование нужно для VoIP-телефонии в офисе

14.06.2017 (обновлено — 18.11.2026) 1 789

VoIP-телефония — это не только IP-телефоны на рабочих столах. Это сетевая система, в которой качество и доступность связи зависят от телефонной платформы, Ethernet-инфраструктуры, коммутаторов, маршрутизаторов, электропитания и внешних каналов связи.

Состав оборудования определяется архитектурой проекта. Небольшому офису могут потребоваться только SIP-телефоны, телефонная платформа и действующая локальная сеть. Если нужно сохранить аналоговые линии, организовать централизованное питание аппаратов или обеспечить резервирование связи, в систему добавляют VoIP-шлюзы, PoE-коммутаторы и ИБП.

Если необходимо сначала разобраться в принципах технологии, рекомендуем материал что такое IP-телефония, VoIP и SIP. Здесь же рассмотрим состав оборудования, технические параметры и требования к корпоративной системе.

Офисная IP-телефония на базе Asterisk — организация корпоративной связи

Как устроена офисная VoIP-система

В локальной корпоративной телефонии центральным элементом может быть IP-АТС. Она управляет регистрацией абонентов, внутренней нумерацией и обработкой звонков. SIP-оператор обеспечивает подключение к внешней телефонной сети, а маршрутизатор — сетевое соединение с соответствующими сервисами оператора.

IP-АТС, телефоны и VoIP-шлюзы подключаются к локальной сети как отдельные сетевые устройства. При этом IP-АТС не обязательно находится между маршрутизатором и коммутатором: обычно она является одним из узлов сети.

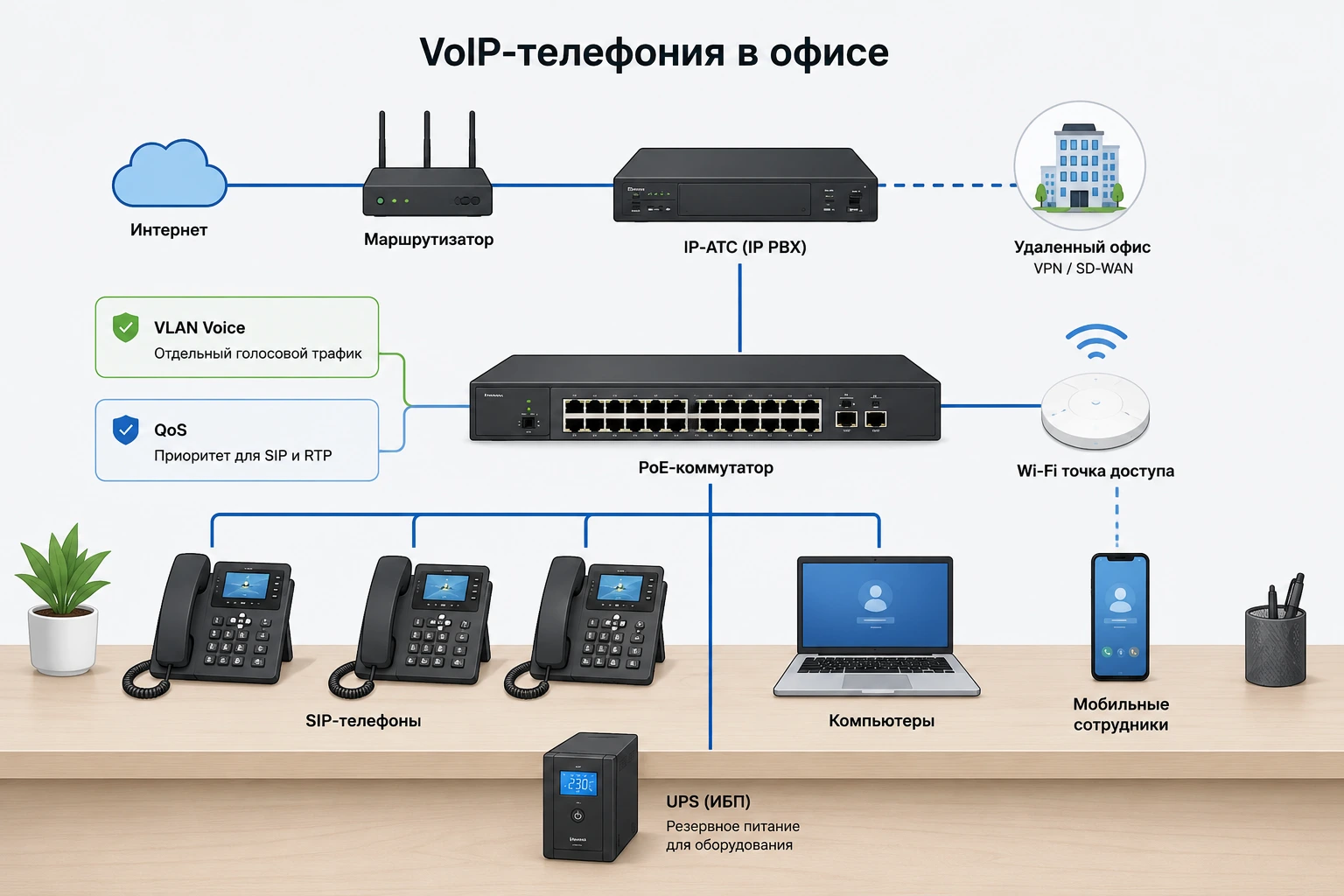

Схема офисной VoIP-системы: SIP-оператор, маршрутизатор, IP-АТС, PoE-коммутатор, IP-телефоны, FXS- и FXO-шлюзы

Упрощённая схема подключения VoIP-оборудования. FXS используется для аналоговых абонентских устройств, FXO — для аналоговых линий оператора. Оба интерфейса показаны для наглядности и не обязательны в каждой системе.

Реальная архитектура может включать дополнительные коммутаторы, межсетевые экраны, сегментацию VLAN и резервные подключения. В облачной телефонии отдельная локальная IP-АТС может вообще не использоваться.

Основные компоненты оборудования для IP-телефонии

Компонент Назначение Когда необходим Что учитывать
IP-АТС Управление абонентами, внутренними и внешними вызовами. Зависит от архитектуры телефонной системы. Количество пользователей, одновременных вызовов, SIP-транки, функции и лицензии.
SIP-телефоны Аппаратные рабочие места сотрудников. Если требуются отдельные телефонные аппараты. Ethernet-порты, PoE, SIP-аккаунты, гарнитуры, BLF и совместимость.
PoE-коммутатор Передача данных и питание IP-телефонов. При использовании PoE-питания. Количество PoE-портов, бюджет мощности, скорость Ethernet, VLAN и QoS.
VoIP-шлюз Сопряжение IP-телефонии с аналоговыми линиями и устройствами. При наличии соответствующих подключений. FXS, FXO, GSM, количество портов и совместимость.
Маршрутизатор Связь между сетями и доступ к внешним SIP-сервисам. Зависит от сетевой архитектуры. Маршрутизация, NAT, межсетевой экран, производительность и резервирование.
ИБП Поддержание питания критичных компонентов. При требованиях к автономности и отказоустойчивости. Суммарная нагрузка, время автономной работы и состав резервируемой цепочки.

IP-АТС: центральный элемент телефонной системы

IP-АТС управляет внутренними абонентами и правилами обработки вызовов. В зависимости от модели и программной платформы она может поддерживать группы вызова, очереди, голосовое меню IVR, переадресацию, запись разговоров и работу с внешними SIP-транками.

Для корпоративных проектов применяются аппаратные, программные и облачные решения. Отдельная аппаратная IP-АТС подходит для архитектур, в которых телефонная станция размещается и администрируется в инфраструктуре заказчика.

Количество пользователей и одновременных вызовов — разные параметры

При выборе станции необходимо разделять число зарегистрированных абонентов и количество одновременных разговоров. Например, в компании могут работать 100 сотрудников, но в пиковые часы одновременно разговаривать только 15–20 человек.

Это условный пример, а не норматив расчёта. Фактическую нагрузку определяют по статистике существующей телефонии или прогнозируемым сценариям работы.

Дополнительно проверяют ограничения по внешним соединениям, производительности, лицензированию и расширению системы. Количество внутренних абонентов само по себе не определяет необходимое число SIP-каналов оператора.

Выбираете аппаратную IP-АТС для офиса? Сравните телефонные станции по количеству абонентов, одновременных вызовов, SIP-транков и поддерживаемым интерфейсам. Подберём совместимое оборудование под задачи компании. Посмотреть IP-АТС в каталоге

IP-телефоны: что учитывать при выборе рабочих мест

IP-телефон — самостоятельное сетевое устройство. Он подключается к Ethernet или поддерживаемой беспроводной сети, получает сетевые параметры и регистрируется на телефонной платформе.

При подборе аппаратов учитывают скорость LAN- и PC-портов, поддержку PoE, количество SIP-аккаунтов, клавиши BLF, интерфейсы для гарнитур и совместимость с IP-АТС.

Особое внимание необходимо уделять рабочим местам, где компьютер подключается через встроенный Ethernet-коммутатор телефона. Если порты аппарата рассчитаны на 100 Мбит/с, такое подключение может ограничивать скорость сетевого соединения компьютера.

Для секретаря, оператора и обычного офисного сотрудника могут потребоваться разные функции. Подробные критерии выбора вынесены в отдельный материал как выбрать IP-телефон для офиса.

Если отдельный аппарат не нужен, сотрудник может пользоваться программным SIP-клиентом на компьютере или другом поддерживаемом устройстве. При этом необходимо учитывать качество гарнитуры, сетевого подключения и совместимость с телефонной платформой.

VoIP-шлюзы: когда необходимы FXS, FXO и GSM

VoIP-шлюз нужен не каждой системе IP-телефонии. Его основная задача — соединить SIP-инфраструктуру с телефонными линиями или устройствами, использующими другие интерфейсы.

Интерфейс Назначение Типичный сценарий
FXS Подключение аналоговых абонентских устройств. Сохранение аналоговых телефонов; подключение факсов при наличии необходимой совместимости.
FXO Подключение аналоговых телефонных линий. Использование действующей аналоговой линии оператора совместно с IP-АТС.
GSM Интеграция телефонной системы с мобильной сетью. Маршрутизация вызовов через поддерживаемые мобильные каналы.

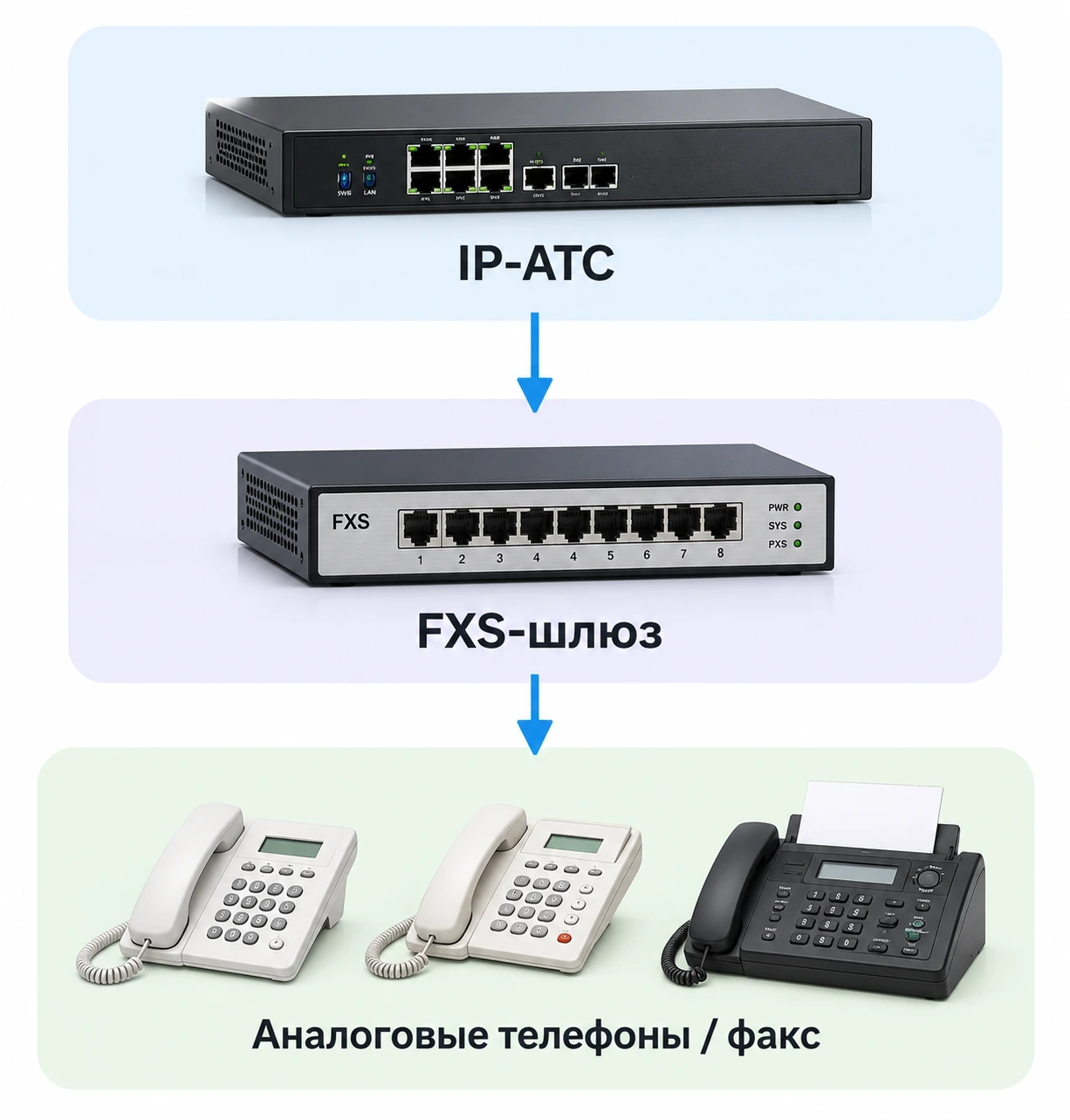

Сохранение аналоговых телефонных аппаратов

Для подключения обычного аналогового телефона к IP-инфраструктуре применяют FXS-шлюз. Он обеспечивает необходимый аналоговый интерфейс для абонентского устройства и соединяется с телефонной системой по IP.

Количество портов FXS подбирают по числу подключаемых устройств. Для факсимильной связи отдельно проверяют совместимость и поддерживаемые режимы передачи факсов.

Подключение действующей аналоговой линии

Если у компании имеется аналоговая линия телефонного оператора, для её интеграции с IP-системой может использоваться FXO-шлюз. Он подключает внешнюю аналоговую линию и передаёт вызовы в телефонную платформу по IP.

FXS и FXO нельзя считать взаимозаменяемыми интерфейсами. В полностью SIP-инфраструктуре, где нет аналоговых аппаратов и линий, отдельный аналоговый VoIP-шлюз обычно не нужен.

Локальная сеть — часть телефонной системы

В VoIP голос передаётся в виде IP-пакетов, поэтому состояние локальной сети непосредственно влияет на качество разговоров. Повреждённые кабели, нестабильные Ethernet-соединения, перегруженные каналы и ошибки настройки сетевого оборудования могут приводить к задержкам, потере фрагментов речи и обрывам связи.

При проектировании необходимо учитывать состояние кабельной инфраструктуры, производительность коммутаторов, пропускную способность каналов и корректность работы маршрутизаторов.

Нужен ли отдельный Voice VLAN?

Не обязательно. В небольшой сети с несколькими телефонами отдельный Voice VLAN сам по себе не улучшает качество связи.

В корпоративной инфраструктуре VLAN используют для логического отделения телефонных устройств, управления адресацией, политиками безопасности и сетевыми настройками. Это упрощает администрирование, особенно при большом количестве рабочих мест.

Когда действительно нужен QoS?

QoS позволяет классифицировать и приоритизировать голосовой трафик на участках сети, где приложения конкурируют за ограниченные ресурсы. Это особенно актуально при возможной перегрузке каналов.

Важно: QoS не исправляет повреждённый кабель, неисправные порты, ошибки сетевой конфигурации или нестабильный канал оператора. Прежде чем изменять приоритеты трафика, необходимо убедиться в исправности самой сети.

Что влияет на качество VoIP-разговора

Высокая скорость подключения не гарантирует качественную передачу голоса. Для телефонии важны задержка, её колебания, потери пакетов и стабильность маршрута до телефонной платформы.

Параметр Что означает Возможные проявления
Latency Задержка передачи данных. Собеседники слышат друг друга с заметной задержкой.
Jitter Колебания интервалов доставки пакетов. Прерывистая речь, искажения звука.
Packet loss Потеря части передаваемых пакетов. Пропадание отдельных фрагментов речи.
Congestion Перегрузка участка сети. Рост задержки и вероятности потерь.

Если связь работает нестабильно, недостаточно просто увеличить скорость интернет-тарифа. Сначала нужно определить участок, где возникают проблемы: локальная сеть, маршрутизатор, канал подключения или внешняя инфраструктура SIP-оператора.

PoE-коммутатор: количество портов и бюджет мощности

Power over Ethernet позволяет передавать данные и питание совместимым IP-телефонам по одному Ethernet-кабелю. Для корпоративной телефонии PoE упрощает монтаж и централизует электропитание рабочих мест.

Но количество портов не определяет, сколько устройств коммутатор сможет одновременно питать.

При подборе необходимо проверить:

  • число портов с поддержкой PoE;
  • стандарты и допустимую мощность каждого порта;
  • общий PoE-бюджет коммутатора;
  • максимальное потребление подключаемых телефонов;
  • скорость Ethernet-портов и uplink-интерфейсов;
  • наличие необходимых функций VLAN и QoS;
  • резерв мощности для дальнейшего расширения.

Пример расчёта PoE-бюджета

Предположим, планируется подключить 20 IP-телефонов. Максимальное потребление каждого аппарата согласно технической документации составляет 5 Вт.

20 × 5 Вт = 100 Вт.

Коммутатор с общим PoE-бюджетом 65 Вт для такой нагрузки не подходит, даже если имеет 24 порта с поддержкой PoE.

При выборе дополнительно учитывают реальные ограничения портов, потребление устройств в различных режимах и резерв для расширения.

Инженерный принцип: количество PoE-портов показывает, сколько устройств можно подключить физически, а PoE-бюджет — сколько мощности коммутатор способен распределить между ними.

Резервное питание: защищать нужно всю цепочку связи

IP-телефония зависит от электропитания активного сетевого оборудования. Поэтому подключение к ИБП только телефонной станции не гарантирует доступность связи при аварии.

В зависимости от архитектуры резервное питание может потребоваться следующим компонентам:

  • IP-АТС или серверу телефонной платформы;
  • PoE-коммутаторам с подключёнными телефонами;
  • маршрутизаторам и межсетевым экранам;
  • VoIP-шлюзам, необходимым для рабочих сценариев;
  • модемам, ONT и другому оборудованию доступа оператора, находящемуся на объекте.

Если IP-АТС продолжит работать, но выключится PoE-коммутатор, запитанные от него аппараты перестанут функционировать. Если отключится маршрутизатор, могут стать недоступными внешние SIP-соединения.

Поэтому сначала определяют критичную цепочку оборудования, затем суммируют её фактическое потребление и рассчитывают необходимое время автономной работы.

Важно: наличие ИБП на стороне заказчика не гарантирует доступность услуг при авариях в сети провайдера. Требования к внешней отказоустойчивости рассматриваются отдельно.

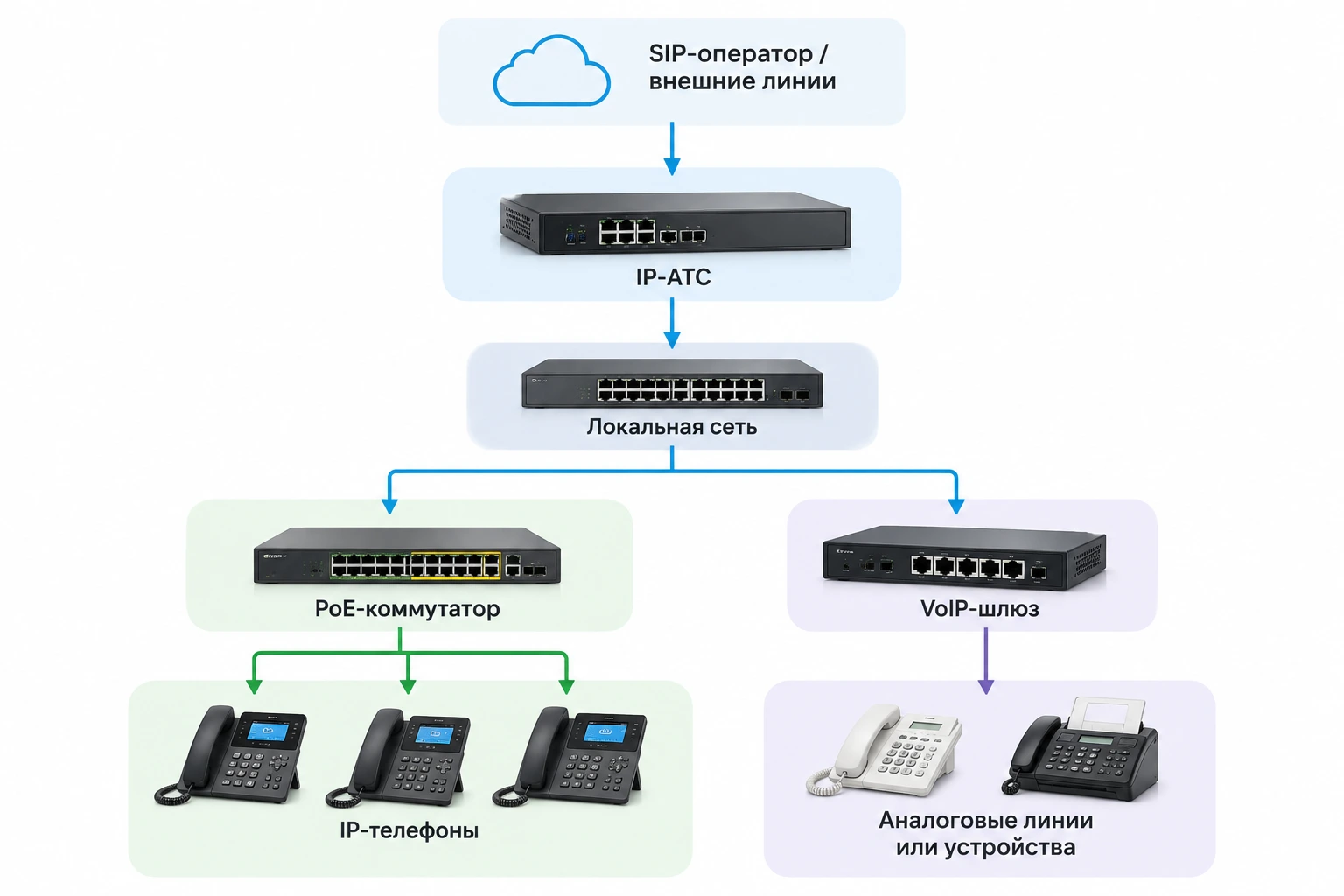

Три типовые конфигурации VoIP-системы

1. Небольшой офис с IP-телефонами

IP-АТС и SIP-телефоны подключаются к локальной сети. Для внешней связи система использует маршрутизатор и подключение к SIP-оператору. PoE-коммутатор может обеспечивать передачу данных и питание телефонных аппаратов.

Если аналоговые линии и устройства отсутствуют, отдельный VoIP-шлюз для такой схемы не требуется.

2. Офис с действующей аналоговой линией

Аналоговая линия оператора подключается к FXO-порту соответствующего шлюза. Сам шлюз работает как сетевой узел и взаимодействует с IP-АТС через локальную сеть.

Такая конфигурация позволяет использовать существующее аналоговое подключение в составе IP-телефонии, если оборудование и оператор обеспечивают совместимость.

3. IP-телефония с сохранением аналоговых аппаратов

IP-АТС и FXS-шлюз подключаются к локальной сети, а обычные телефонные аппараты — к FXS-портам шлюза. Это позволяет сохранить часть действующего оборудования при модернизации связи.

Конкретная схема зависит от числа аналоговых устройств, типа существующей АТС и требований к функциям телефонной системы.

Частые ошибки при подборе VoIP-оборудования

Выбирать IP-АТС только по количеству сотрудников

Количество абонентов и одновременных разговоров — разные параметры. Необходимо также учитывать внешние соединения, необходимые функции и запас производительности.

Считать PoE-порты, но не рассчитывать PoE-бюджет

Даже коммутатор с достаточным количеством портов может не обеспечить питание всех телефонов из-за ограничения суммарной мощности.

Устанавливать VoIP-шлюз без необходимости

Если инфраструктура полностью построена на SIP, а аналоговые линии и устройства отсутствуют, дополнительный шлюз может оказаться лишним.

Считать, что QoS устранит любые проблемы со звуком

Приоритизация не устраняет физические неисправности сети и нестабильность внешнего подключения. Сначала необходимо локализовать причину.

Игнорировать скорость сетевых портов IP-телефона

Телефон с Ethernet-портами 100 Мбит/с может ограничивать подключённый через него компьютер. Для рабочих мест с высокими требованиями к скорости сети это существенный параметр.

Резервировать только телефонную станцию

Для сохранения работоспособности связи необходимо учитывать питание коммутаторов, маршрутизаторов и других критичных компонентов системы.

Что определить перед подбором оборудования для IP-телефонии

Подбор VoIP-оборудования начинается с требований к телефонной системе. Даже при одинаковом количестве сотрудников двум компаниям могут потребоваться разные IP-АТС, телефоны и сетевые устройства. Всё зависит от нагрузки, действующих линий, сценариев звонков и организации рабочих мест.

До составления спецификации важно согласовать технические параметры и задачи бизнеса. Это позволит не оплачивать ненужные функции и одновременно предусмотреть оборудование, которое потребуется при расширении системы.

Что необходимо определить Как это влияет на выбор оборудования
Сколько сотрудников будет пользоваться телефонией? Определяет количество абонентов, рабочих мест и необходимую ёмкость IP-АТС.
Сколько одновременных разговоров требуется? Влияет на производительность IP-АТС, лицензирование и количество внешних каналов связи.
Где работают сотрудники? Офисные, удалённые и распределённые рабочие места предъявляют разные требования к устройствам, доступу и безопасности.
Какие номера и линии необходимо сохранить? Определяет способ подключения оператора, необходимость SIP-транков или FXO-шлюзов. Возможность переноса номеров подтверждают у оператора.
Есть ли аналоговые телефоны и факсы? Для интеграции могут потребоваться FXS-шлюзы. Совместимость проверяют отдельно.
Какие функции АТС обязательны? Очереди звонков, IVR, запись разговоров и переадресация влияют на выбор телефонной платформы и лицензий.
Нужна ли интеграция с CRM? Необходимо проверить совместимость телефонной системы с CRM, требуемые функции и дополнительные лицензии.
Нужно ли питание через PoE? Определяет количество PoE-портов, мощность на порт и общий бюджет коммутатора.
В каком состоянии локальная сеть? Позволяет оценить необходимость модернизации Ethernet-инфраструктуры, маршрутизаторов и коммутаторов.
Должна ли связь работать без электропитания? Определяет перечень резервируемых компонентов, нагрузку и требуемую автономность ИБП.
Планируется ли расширение компании? Позволяет предусмотреть запас по пользователям, вызовам, портам и возможностям лицензирования.
Как будет выполняться переход со старой АТС? Может потребоваться временная совместная работа систем и проверка маршрутизации до переключения действующих номеров.

Как бизнес-задачи влияют на состав VoIP-системы

Например, компании с двумя офисами и удалёнными менеджерами недостаточно указать только количество SIP-телефонов. Необходимо предусмотреть регистрацию удалённых абонентов, безопасное подключение к платформе и правила обработки входящих вызовов. Если используется CRM, отдельно проверяют совместимость с выбранной АТС.

При модернизации действующей телефонии важно учитывать типы существующих линий и аппаратов. В отдельных проектах переход выполняют поэтапно с использованием VoIP-шлюзов и временной параллельной работой старой и новой системы.

В результате формируется спецификация оборудования: необходимая ёмкость IP-АТС, типы абонентских устройств, интерфейсы внешних линий, требования к локальной сети и резервному питанию. Только после этого корректно рассчитывать стоимость системы и планировать её внедрение.

Оборудование подобрали. А как запустить телефонию без потери звонков? Спроектируем и настроим офисную мини-АТС с учётом действующих номеров, нагрузки, маршрутизации и интеграций. Поможем организовать переход со старой системы, проверить рабочие сценарии и подготовить телефонию к эксплуатации. Внедрение и настройка мини-АТС

Заключение

Корректный подбор оборудования для IP-телефонии требует учитывать не только число телефонных аппаратов, но и нагрузку на IP-АТС, состояние сети, существующие линии и условия эксплуатации. Технические требования и бизнес-задачи компании должны рассматриваться совместно.

Авантаж Маркет поставляет оборудование для корпоративной телефонии с НДС и доставкой по Казахстану. Поможем подобрать IP-АТС, SIP-телефоны, VoIP-шлюзы и сетевые устройства с учётом существующей инфраструктуры и перспектив расширения.

VoIP-оборудование: ответы на технические вопросы

Какое оборудование необходимо для IP-телефонии в офисе?

Состав зависит от архитектуры системы. Для локальной телефонии обычно используются IP-АТС, SIP-телефоны или программные клиенты и Ethernet-сеть. VoIP-шлюзы, PoE-коммутаторы и ИБП добавляют в зависимости от устройств, способов подключения и требований к надёжности.

Чем количество абонентов IP-АТС отличается от одновременных вызовов?

Количество абонентов определяет число пользователей системы, а количество одновременных вызовов — сколько разговоров АТС способна обслуживать одновременно. При выборе учитывают оба параметра, возможности лицензирования и ограничения внешних каналов оператора.

Когда необходим VoIP-шлюз FXS или FXO?

FXS-шлюз применяется для подключения аналоговых абонентских устройств к IP-системе. FXO-шлюз позволяет использовать аналоговые телефонные линии. Если инфраструктура полностью работает по SIP, отдельный аналоговый шлюз может не потребоваться.

Обязательно ли выделять Voice VLAN для IP-телефонов?

Нет. Voice VLAN используют для логического разделения телефонного и другого сетевого трафика, управления адресацией и политиками доступа. Необходимость его применения определяется масштабом сети и требованиями к администрированию.

Может ли QoS устранить проблемы с качеством VoIP-звонков?

QoS помогает приоритизировать голосовой трафик при перегрузке сетевых участков, но не устраняет неисправности кабеля, оборудования и нестабильность соединения с оператором. При проблемах со звуком сначала определяют источник задержек и потерь пакетов.

Как определить необходимую мощность PoE-коммутатора?

Нужно суммировать максимальное потребление подключаемых устройств по документации производителя и сравнить результат с PoE-бюджетом коммутатора. Дополнительно проверяют мощность портов, стандарт питания, количество портов и запас для расширения.

Будут ли работать внутренние IP-звонки без интернета?

Да, если телефоны зарегистрированы на локальной IP-АТС, а станция и сеть продолжают работать. Для облачной телефонии и внешних SIP-соединений необходим доступ к соответствующим сервисам и оператору.

Какое оборудование IP-телефонии нужно подключать к ИБП?

Резервировать следует всю критичную цепочку: IP-АТС, PoE-коммутатор, маршрутизатор и при необходимости оборудование доступа оператора. Состав определяется архитектурой, суммарным потреблением и требуемым временем автономной работы.

Можно ли сохранить действующие телефонные номера при переходе на IP-АТС?

Во многих проектах это возможно. Способ подключения зависит от оператора, типа действующих линий и возможностей новой АТС. До закупки оборудования необходимо подтвердить возможность подключения по SIP, переноса номера или использования шлюзов для существующих линий.

Что учитывать при выборе IP-АТС с интеграцией CRM?

Необходимо проверить совместимость конкретной телефонной платформы с используемой CRM, поддержку обработки вызовов, передачу данных о звонках, запись разговоров и требования к лицензиям. Наличие API само по себе не гарантирует готовую интеграцию.

Можно ли перейти со старой АТС на IP-телефонию поэтапно?

Да, если оборудование и оператор позволяют организовать необходимую схему совместной работы. В отдельных проектах используют VoIP-шлюзы и временную параллельную эксплуатацию старой и новой АТС. До переключения проверяют маршрутизацию, входящие и исходящие вызовы и возможность возврата к прежней конфигурации.
