При проектировании и монтаже структурированных кабельных систем часто возникает вопрос: в каких случаях использовать витую пару с монолитными жилами, а где оправдано применение сетевого кабеля с многожильным (волосковым) проводником.
Ошибка на этом этапе не выглядит критичной, но на практике приводит к нестабильной работе локальной сети, обрывам, деградации скорости и лишним выездам на объект для проведения диагностики.
В данной статье разберём, что представляет собой витая пара с волосковыми жилами, чем она отличается от монолита, и в каких сценариях её использование является технически корректным и оправданным.

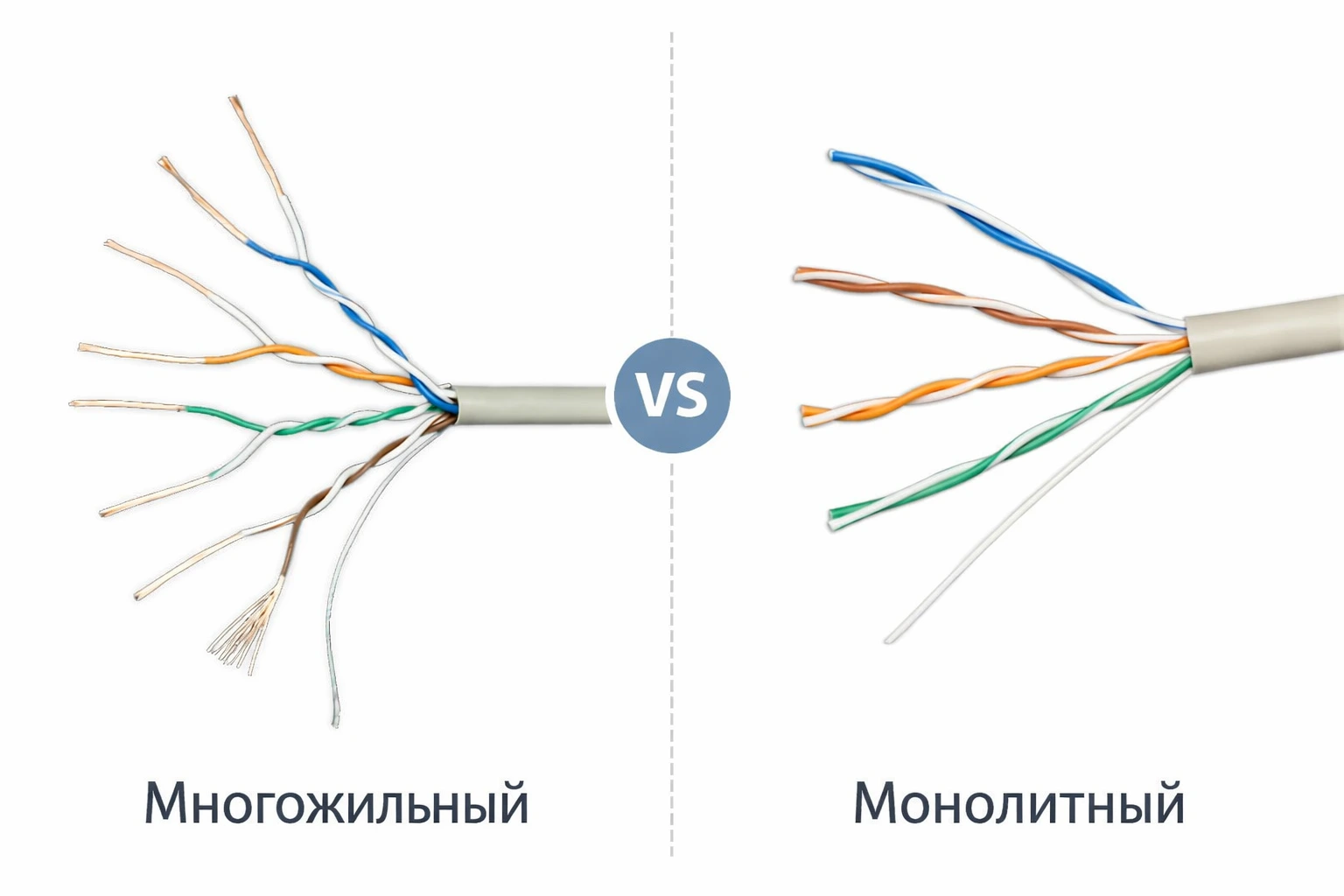

Конструктивное отличие: монолит и многожильный проводник
Основное различие заключается в конструкции токопроводящей жилы. В монолитном кабеле каждая жила выполнена в виде одного цельного медного проводника (определенного диаметра). В многожильном — жила состоит из набора тонких медных проволок, скрученных между собой.
С точки зрения электрических характеристик оба типа соответствуют требованиям стандартов Ethernet в пределах допустимых длин. Однако их механическое поведение принципиально различается, и именно этот фактор определяет область применения.
Ключевое свойство многожильной витой пары — гибкость
Витая пара с волосковыми жилами обладает значительно большей устойчивостью к изгибам, вибрациям и повторяющимся механическим нагрузкам.
Там, где монолитная жила со временем «устаёт» и ломается внутри изоляции, многожильный проводник сохраняет целостность и стабильный контакт.
Именно поэтому многожильная витая пара применяется не как универсальный кабель, а как специализированное решение для динамичных и эксплуатационно нагруженных участков сети.
Основные сценарии применения многожильной витой пары
Патч-корды и коммутационные шнуры.
Практически все заводские UTP патч-корды выполняются на основе многожильного кабеля. Это связано с тем, что такие шнуры регулярно перекладываются, извлекаются, перегибаются и подключаются заново.
Монолит в этих условиях быстро теряет надёжность.
Участок от розетки или патч-панели до конечного устройства (ПК, IP-телефон, сетевой принтер, тонкий клиент) является зоной повышенной механической активности. Кабель может зажиматься мебелью, смещаться при уборке, изгибаться при перемещении оборудования.
В этих условиях многожильная витая пара обеспечивает более стабильную и долговечную эксплуатацию.
Временные и тестовые линии.
При пуско-наладочных работах, временной организации сети, тестировании оборудования или создании демонстрационных стендов применяются кабели, рассчитанные на частые подключения и отключения. Здесь многожильная конструкция является стандартом де-факто.
Коммутация внутри телекоммуникационных шкафов и стоек.
Внутри 19-дюймовых телекоммуникационных шкафов и серверных стоек важны малые радиусы изгиба, аккуратная укладка и отсутствие механического напряжения на портах оборудования. Многожильная витая пара проще в трассировке и снижает нагрузку на разъёмы.
Подвижные и вибронагруженные зоны.
Если кабель проходит через подвижные элементы (дверцы шкафов, выдвижные полки, мобильные стойки, лифты) либо эксплуатируется в условиях вибрации, применение монолитного проводника технически нежелательно.
В таких сценариях многожильный кабель обеспечивает кратно больший ресурс.
Где многожильная витая пара не применяется
Для стационарной прокладки в составе СКС — в стенах, кабель-каналах, лотках, фальшполах и магистральных трассах — стандартным и предпочтительным остаётся монолитный кабель. Он лучше держит форму, стабилен по геометрии витков и оптимально подходит для IDC-контактов розеток и патч-панелей.
Монтаж локальной компьютерной сети многожильной витой пары в таких зонах не даёт преимуществ и может усложнить монтаж, особенно при кроссировке на клеммах, рассчитанных под монолит.
Критически важный нюанс: разъёмы и совместимость
Многожильный и монолитный UTP кабель требуют разных типов RJ-45 коннекторов. Контакты в разъёмах рассчитаны на конкретную конструкцию жилы. Использование «неподходящего» коннектора часто приводит к плавающим неисправностям: линия может работать нестабильно, падать с 1 Гбит/с до 100 Мбит/с или терять пакеты под нагрузкой.
При проектировании и монтаже важно учитывать не только тип кабеля, но и корректную элементную базу для его оконцовки.
Вывод
Витая пара с волосковыми жилами — это не альтернатива монолиту, а инструмент для конкретных эксплуатационных задач. Она незаменима там, где кабель подвержен движению, изгибам и частым переподключениям, но не предназначена для стационарной прокладки в составе магистральных линий.
Грамотный выбор типа витой пары на этапе проектирования позволяет избежать нестабильной работы сети, сократить эксплуатационные риски и обеспечить предсказуемый ресурс кабельной инфраструктуры.
