Как выбрать систему видеонаблюдения для объекта: камеры, NVR, PoE и архив

Подбор видеонаблюдения часто начинают с вопроса: «Какие камеры поставить — 2, 4 или 8 Мп?». Иногда сначала выбирают бренд, количество камер или готовый комплект. Но все эти решения вторичны.

Камера может иметь высокое разрешение и хорошую ночную съёмку, но оказаться практически бесполезной, если установлена не в том месте или не даёт нужной детализации объекта.

Правильнее начинать с другого вопроса: что именно необходимо увидеть, зафиксировать и впоследствии найти в архиве?

Общий контроль торгового зала, лицо человека на входе, действия возле кассы и государственный номер автомобиля — это разные задачи и разные требования к оборудованию.

Поэтому систему видеонаблюдения имеет смысл рассматривать как единую цепочку: задача → зона контроля → детализация → камеры → способ подключения → сеть и PoE → регистратор → HDD и глубина архива → аналитика → питание → удалённый доступ.

1. Начните не с камеры, а с задачи видеонаблюдения

Фраза «нужно поставить камеры» почти ничего не говорит инженеру. Сначала необходимо определить, какую информацию система должна давать во время наблюдения и после происшествия.

Например, камера в торговом зале может использоваться для общего контроля происходящего.

Возле кассы требования уже другие: важно видеть действия человека и работу с товаром или денежными средствами. На входе может потребоваться идентификация посетителя, а на въезде — фиксация автомобиля или распознавание государственного номера.

Поэтому одна универсальная камера редко одинаково хорошо решает все задачи. Широкоугольная модель может отлично показывать помещение целиком, но человек в дальней части кадра будет занимать слишком мало пикселей для уверенной идентификации. Камера с более узким полем зрения, наоборот, может хорошо контролировать вход или ворота, но не подходит для обзора большого помещения.

На этом этапе уже можно определить, где нужны обычные обзорные камеры видеонаблюдения, а где потребуется более специализированное решение в виде камер с моторизированным объективом.

2. Определяем зоны и количество камер

Количество камер нельзя корректно рассчитать только по площади объекта. Два магазина по 300 м² могут потребовать совершенно разного количества точек наблюдения из-за планировки, стеллажей, количества входов, расположения касс и требований к детализации.

Для каждой камеры необходимо определить собственную зону ответственности. На результат влияют поле зрения объектива, высота и место установки, расстояние до объекта наблюдения и наличие препятствий.

Пример: небольшой магазин

Одна камера под потолком может показать почти весь торговый зал. Но если требуется одновременно контролировать вход, лица посетителей и действия возле кассы, одной обзорной камеры недостаточно. Практически это уже несколько разных зон наблюдения.

Пример: склад

Большая площадь сама по себе ещё не определяет количество камер. Высокие стеллажи создают слепые зоны, а длинные проходы требуют другого расположения и оптики, чем открытая площадка той же площади.

Пример: частный дом

Камера на фасаде с широким углом может контролировать двор, но государственный номер автомобиля у ворот в таком кадре может оказаться слишком мелким. Для въезда при необходимости выделяют отдельную точку наблюдения.

Практическое правило: сначала нанесите на план объекта зоны, которые действительно необходимо контролировать, и только затем определяйте точки установки камер.

3. Какую детализацию изображения действительно нужно получить

При выборе камеры важно различать несколько уровней задачи. «Видеть человека» и «идентифицировать человека» — не одно и то же.

• Обнаружить присутствие — понять, что в зоне появился человек или автомобиль.
• Наблюдать — видеть происходящее и характер действий.
• Различать детали — получить достаточно информации о внешности, одежде или действиях.
• Идентифицировать — получить изображение, пригодное для установления личности в предусмотренных проектом условиях.
• Прочитать номер автомобиля — получить читаемое изображение номерного знака при конкретной дистанции, угле и условиях движения.

Именно после определения требуемого результата имеет смысл обсуждать разрешение камеры, объектив и место установки.

Почему больше мегапикселей не всегда означает лучший результат

Разрешение показывает количество пикселей изображения, но не отвечает на главный вопрос: сколько этих пикселей приходится на интересующий нас объект?

Камера высокого разрешения, направленная на слишком широкую сцену, может дать меньше полезной детализации лица или номера, чем камера с меньшим разрешением, но правильно подобранным объективом и полем зрения.

Кроме того, итоговое изображение зависит от освещения, выдержки, качества сенсора, оптики, настроек кодирования и движения объекта.

Поэтому сравнение «2 Мп против 4 Мп против 8 Мп» без понимания сцены мало что даёт. Этот вопрос правильнее рассматривать отдельно для конкретной задачи.

4. Улица, помещение и сложное освещение

После определения зоны необходимо понять условия, в которых камера будет работать. Здесь важны не столько строки технических характеристик сами по себе, сколько их влияние на реальную картинку.

Уличная установка

Для улицы учитывают допустимый температурный диапазон, защиту корпуса от пыли и влаги, место монтажа и воздействие осадков. Даже подходящий класс защиты не отменяет необходимости правильно выбрать место установки и выполнить монтаж кабельных соединений.

Ночное наблюдение

ИК-подсветка позволяет камере формировать изображение при недостатке видимого света, но заявленная производителем дальность подсветки не означает, что на этой дистанции автоматически получится идентифицировать человека.

Если требуется цветное изображение ночью, необходимо учитывать чувствительность камеры и наличие собственного или внешнего освещения. Современные технологии цветного ночного наблюдения могут заметно улучшить информативность изображения, но результат всё равно зависит от конкретной сцены.

Контровой свет и WDR

Типичный пример — входная дверь со стеклом. Человек находится внутри помещения, а за ним яркий дневной свет с улицы. Без корректной работы с широким динамическим диапазоном лицо может оказаться слишком тёмным.

Поэтому WDR особенно важен для входных групп, ворот, окон, парковок и других сцен с большой разницей яркости.

Иными словами, характеристику камеры следует оценивать через практический вопрос: какую проблему конкретной зоны она должна решить?

5. IP, Ethernet, PoE или Wi-Fi

Здесь важно сразу убрать распространённую путаницу. IP и Wi-Fi — не противоположные технологии. Wi-Fi-камера также является IP-устройством; отличается прежде всего способ её подключения к сети.

Что даёт PoE

Power over Ethernet позволяет передавать сетевые данные и питание совместимого устройства по одной Ethernet-линии. Камера при этом может получать PoE от PoE-коммутатора, PoE-портов совместимого NVR либо отдельного PoE-инжектора.

Это упрощает кабельную инфраструктуру и позволяет централизовать питание камер. Но PoE само по себе не гарантирует стабильность системы: необходимо учитывать мощность устройств, длину и качество кабельных линий, стандарты питания, характеристики коммутатора и общую архитектуру сети.

Когда имеет смысл Wi-Fi

Wi-Fi полезен там, где сложно или нецелесообразно прокладывать Ethernet. Например, в уже отремонтированном помещении или для небольшой автономной камеры.

Но беспроводная камера всё равно требует электропитания. Кроме того, качество связи зависит от уровня сигнала, помех, загруженности радиоэфира, препятствий и возможностей беспроводной сети.

Поэтому при проектировании постоянной системы видеонаблюдения Wi-Fi следует рассматривать не как «кабель без кабеля», а как отдельную среду передачи данных со своими ограничениями.

6. Как строится сеть IP-видеонаблюдения

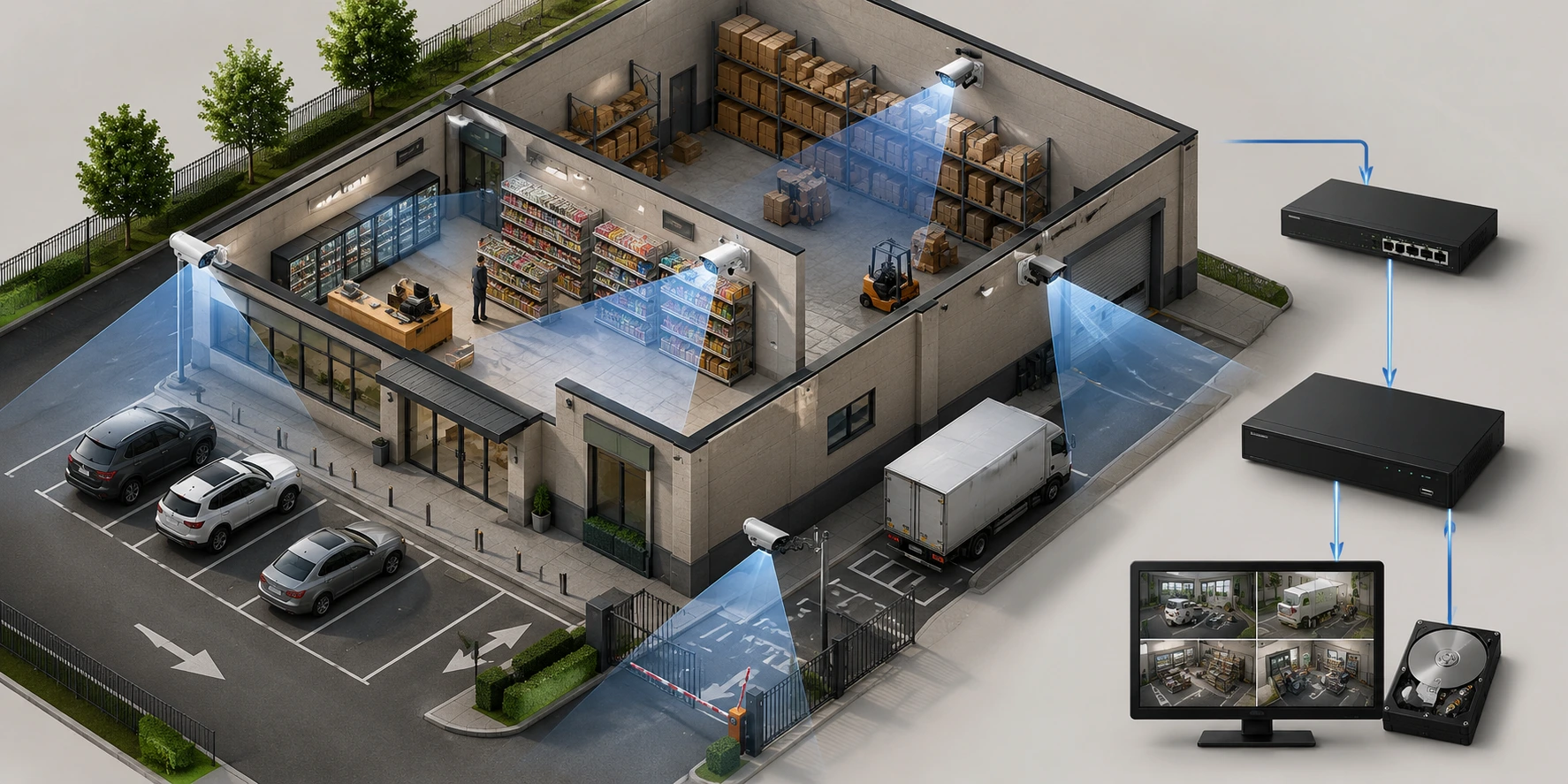

Для типовой проводной системы общую архитектуру можно представить так:

IP-камеры → PoE-коммутатор → локальная сеть → NVR → HDD → монитор / удалённый доступ

Камеры формируют видеопотоки. Коммутатор объединяет их в сеть и при поддержке PoE одновременно подаёт питание. NVR принимает и записывает видеопотоки. HDD хранит архив.

Через локальную сеть или интернет пользователь получает доступ к живому изображению и записям.

В небольших системах часть этой схемы может быть объединена в одном устройстве. Например, некоторые сетевые видеорегистраторы NVR имеют собственные PoE-порты для непосредственного подключения камер.

Что учитывать при выборе PoE-коммутатора

• количество необходимых PoE-портов;
• суммарный PoE-бюджет;
• поддерживаемые стандарты PoE;
• максимальную мощность отдельного порта;
• скорость портов;
• тип и скорость uplink;
• суммарный видеопоток;
• необходимость SFP или других магистральных интерфейсов;
• резерв для расширения системы.

Количество портов — только первый параметр. Коммутатор может физически иметь достаточно разъёмов, но не обеспечивать необходимую суммарную мощность для всех подключённых камер.

Если система является частью более крупной инфраструктуры, стоит рассматривать её вместе с остальным сетевым оборудованием, а не как изолированный набор камер.

Расчёт PoE-бюджета — отдельная инженерная задача. Подробнее этот вопрос разобран в материале о выборе PoE-коммутатора для видеонаблюдения.

7. Как выбрать видеорегистратор NVR

NVR нельзя выбирать только по количеству разъёмов или надписи «4K» на коробке. Регистратор должен соответствовать всей системе.

Основные параметры:

• Количество каналов. Определяет, сколько камер может обслуживать NVR.
• Поддерживаемое разрешение. Регистратор должен работать с разрешением выбранных камер.
• Входящая пропускная способность. Ограничивает суммарный поток от камер.
• Количество и максимальная ёмкость HDD. Определяет возможности хранения архива.
• Видеоаналитика. Поддержка функций зависит от конкретной модели NVR и камер.
• PoE-порты. В некоторых регистраторах камеры можно подключить непосредственно к NVR.
• Резерв каналов. Позволяет расширить систему без замены регистратора.

Почему для шести камер часто выбирают NVR на восемь каналов

Если установить шестиканальную систему на регистратор без свободных каналов, появление двух новых зон контроля потребует замены NVR или изменения архитектуры.

Регистратор на 8 каналов оставляет понятный резерв. Но сам по себе запас каналов ещё не означает возможность бесконечного расширения: необходимо также проверить bandwidth, дисковую подсистему и возможности PoE.

Более подробно параметры регистратора можно разобрать отдельно в статье «Как правильно выбрать видеорегистратор для системы видеонаблюдения».

8. Архив: сколько дней должна храниться запись

Вопрос «на сколько дней хватит диска на 4 ТБ?» не имеет корректного ответа без параметров видеопотока.

Объём архива зависит от:

• количества камер;
• битрейта каждой камеры;
• разрешения;
• частоты кадров FPS;
• используемого кодека;
• сложности сцены;
• режима записи;
• количества часов записи в сутки;
• требуемого количества дней хранения.

Для предварительной оценки непрерывной записи можно использовать упрощённую формулу:

Архив, ГБ ≈ суммарный битрейт камер, Мбит/с × 10,8 × количество суток.

Например, если восемь камер формируют в среднем по 4 Мбит/с, суммарный поток составляет около 32 Мбит/с. При непрерывной записи:

32 × 10,8 ≈ 346 ГБ в сутки.

За 14 суток получится примерно:

346 × 14 ≈ 4,84 ТБ.

Это именно предварительный расчёт, а не обещание точной глубины архива. Реальный поток может меняться в зависимости от настроек камеры и содержимого сцены.

Почему фактический архив отличается от расчётного

При переменном битрейте спокойный пустой коридор и парковка с постоянно движущимися автомобилями формируют разную нагрузку. На поток также влияют снег, дождь, листва, шум ночного изображения, количество движения и настройки кодирования.

Поэтому дисковую подсистему лучше не рассчитывать впритык.

Постоянная запись или запись по событию

Для систем с длительным хранением необходимо выбирать подходящие жёсткие диски HDD и учитывать требования конкретного регистратора к количеству и ёмкости накопителей.

Подробно логика расчёта разобрана в отдельном материале «Хранение видеоархива: как прикинуть объём дисков без магии калькуляторов». Здесь нет смысла дублировать весь расчёт — важнее понимать, что глубина архива является исходным требованием проекта, а не тем, что выясняется после заполнения HDD.

9. Нужна ли видеоаналитика

Видеоаналитика полезна тогда, когда она решает конкретную задачу. Добавлять функции только потому, что они присутствуют в спецификации камеры, смысла немного.

В зависимости от оборудования система может поддерживать:

• различение человека и транспорта;
• пересечение виртуальной линии;
• контроль вторжения в заданную область;
• поиск событий в архиве;
• работу с лицами;
• распознавание государственных номеров автомобилей.

Набор и логика функций зависят от конкретных камер, регистратора и программной платформы. Поэтому нельзя автоматически считать, что любая IP-камера умеет выполнять перечисленные задачи.

Увидеть номер и распознать номер — разные задачи

На записи обычной камеры государственный номер автомобиля иногда действительно хорошо читается. Но это ещё не превращает камеру в специализированную ANPR-систему.

Для автоматического распознавания номеров учитываются параметры специализированной камеры, положение относительно полосы движения, дистанция, угол, скорость автомобиля, освещение и настройки системы.

Тот же принцип относится к работе с лицами: наличие человека в кадре, детекция лица и полноценный сценарий идентификации — технически разные задачи.

10. Питание и резервирование системы

Даже правильно подобранная система перестаёт выполнять свою функцию, если при отключении электроэнергии одновременно отключаются камеры, коммутатор и регистратор.

В типовой IP-системе питание требуется как минимум:

• камерам или PoE-коммутатору, который их питает;
• видеорегистратору;
• жёстким дискам внутри регистратора;
• сетевому оборудованию, необходимому для работы системы;
• оборудованию интернет-доступа, если требуется удалённое подключение во время отключения электроэнергии.

Например, если все камеры получают питание от одного PoE-коммутатора, централизованное резервирование становится удобнее: вместо отдельных источников возле каждой камеры можно защищать ключевой сетевой узел.

Но защищать только NVR недостаточно. Если при отключении питания выключится PoE-коммутатор, регистратор продолжит работать, но перестанет получать видеопотоки.

Поэтому ИБП для системы видеонаблюдения подбирают по суммарной нагрузке оборудования и требуемому времени автономной работы, а не только по мощности самого регистратора.

11. Удалённый доступ к видеонаблюдению

Современную IP-систему можно организовать с просмотром через смартфон, компьютер или удалённое рабочее место. В зависимости от оборудования доступны просмотр живого видео, работа с архивом, уведомления и управление отдельными функциями.

При этом удалённый доступ и локальная запись — разные процессы.

Система с локальным NVR может продолжать записывать видео при отсутствии внешнего интернета, если сама локальная сеть и оборудование работают. Интернет необходим именно для удалённого подключения к объекту и сервисов, которым требуется внешний канал связи.

Не следует считать и облако обязательным элементом IP-видеонаблюдения. Архитектура хранения может быть локальной, облачной или комбинированной — в зависимости от оборудования и требований проекта.

12. Примеры подбора системы видеонаблюдения

Небольшой магазин

Допустим, необходимо контролировать вход, торговый зал, кассу и небольшую складскую комнату.

Начинаем не с четырёх камер, а с четырёх задач. На входе необходимо получить информативное изображение входящих посетителей. В торговом зале нужен общий обзор. Возле кассы — повышенная детализация действий. На складе — контроль доступа и перемещения товара.

После этого определяются точки установки и подходящая оптика. Если используются PoE-камеры, рассчитываются порты и бюджет PoE-коммутатора. NVR выбирается с учётом количества камер и возможного расширения, а HDD — исходя из необходимого срока хранения.

Склад или коммерческий объект

На складе система обычно разделяется на несколько типов зон: внутренние проходы, места приёмки и отгрузки, въезды, открытая территория и периметр.

Внутри здания необходимо учитывать стеллажи и слепые зоны. Для въезда могут предъявляться отдельные требования к автомобилям и номерным знакам. Для периметра важны ночные условия и, при необходимости, аналитические события.

При большом количестве камер возрастает роль сетевой архитектуры: рассчитываются PoE-коммутаторы, uplink, суммарные видеопотоки, NVR и дисковая подсистема. Критичные сетевые узлы и регистратор имеет смысл включить в общую схему резервного питания.

Более подробно особенности такого объекта можно посмотреть в материале о видеонаблюдении на складе.

Частный дом

Для дома типичными зонами становятся вход, двор, ворота, парковочное место и периметр.

Камера общего обзора двора не обязательно должна одновременно решать задачу идентификации человека возле калитки. Если номер автомобиля на въезде действительно важен, это также необходимо сформулировать как отдельную задачу.

Для удалённого просмотра потребуется интернет-канал, однако локальная запись на NVR может быть организована независимо от постоянного внешнего доступа.

Если требуется именно проектирование системы для коттеджа или дачи, имеет смысл отдельно рассматривать видеонаблюдение для частного дома с учётом планировки участка и расположения строений.

Чек-лист перед подбором видеонаблюдения

Чтобы специалист мог предварительно оценить систему, не обязательно сразу готовить полноценный проект. Для начала достаточно собрать исходные данные.

1. Тип объекта. Магазин, офис, склад, производство, дом, территория и т. д.
2. План или примерные размеры. Подойдёт планировка, схема, чертёж или понятный рисунок от руки.
3. Зоны контроля. Отметьте входы, кассы, проходы, ворота, парковку, складские зоны и другие важные места.
4. Что необходимо видеть. Общую ситуацию, действия человека, лицо, автомобиль, государственный номер и т. д.
5. Количество входов и въездов. Это часто отдельные точки контроля.
6. Улица или помещение. Укажите, какие камеры предполагается размещать снаружи.
7. Освещение ночью. Есть ли постоянное освещение и насколько тёмной становится зона.
8. Глубина архива. Сколько суток необходимо хранить запись: например, 7, 14, 30 или больше.
9. Удалённый доступ. Нужен ли просмотр со смартфона или удалённого компьютера.
10. Видеоаналитика. Нужны ли события по человеку/транспорту, контроль зон, лица или автомобильные номера.
11. Существующая сеть. Есть ли на объекте локальная сеть, серверная, коммутаторы и свободные линии.
12. Возможность прокладки кабеля. Особенно важно для уже отремонтированных помещений.
13. Резервное питание. Должна ли система продолжать запись при отключении электроэнергии и как долго.

Чем точнее сформулированы эти исходные данные, тем меньше подбор будет похож на гадание по количеству мегапикселей.

Как выглядит правильная последовательность подбора

Если свести весь процесс к одному алгоритму, он выглядит следующим образом:

1. Определить, что именно необходимо контролировать.
2. Разделить объект на зоны наблюдения.
3. Определить требуемую детализацию каждой зоны.
4. Выбрать места установки и характеристики камер.
5. Определить способ подключения и питания.
6. Рассчитать сетевую инфраструктуру и PoE.
7. Подобрать NVR с необходимым количеством каналов и пропускной способностью.
8. Задать требуемую глубину архива и рассчитать HDD.
9. Определить необходимость видеоаналитики.
10. Предусмотреть резервное питание.
11. Настроить локальный и при необходимости удалённый доступ.
12. Оставить разумный резерв для расширения.

Такой подход позволяет выбирать не набор отдельных устройств, а систему, в которой камеры, сеть, питание, регистратор и архив работают как единое целое.
