В современном офисе бесперебойная локальная сеть — основа всей IT-инфраструктуры. Именно от неё зависит скорость работы бизнес-приложений, качество видеоконференций, стабильность IP-телефонии и общая продуктивность сотрудников.
При планировании нового офиса или модернизации действующей площадки важно заранее продумать структуру сети, подобрать оборудование и организовать профессиональный монтаж.
В качестве примера рассмотрим развёртывание проводной гигабитной сети и Wi-Fi-покрытия для 24 рабочих мест.
1. Общая структура офисной сети
Архитектура такой сети, как правило, строится по классической звездообразной схеме: все кабельные линии сходятся в серверную, где размещается маршрутизатор, коммутаторы и другое активное оборудование.
Для распределения нагрузки и надёжной работы рекомендуется использовать два уровня коммутации: основной гигабитный коммутатор для рабочих мест и отдельный PoE-коммутатор для точек доступа и IP-телефонов.
Если вы только формируете инфраструктуру, стоит купить сетевой коммутатор с запасом портов и пропускной способности — это позволит избежать узких мест при расширении офиса и подключении новых устройств.
2. Перечень необходимого оборудования
Серверный шкаф
Телекоммуникационный шкаф — главный элемент централизованного размещения оборудования. Он обеспечивает аккуратность, охлаждение и безопасность. Оптимальная высота — от 18U до 24U, с глубиной 600–800 мм.
Внутри монтируются коммутаторы, маршрутизатор, ИБП, патч-панели и кабель-органайзеры. При выборе обращайте внимание на вентиляцию, съёмные боковые панели и надёжные замки.
Маршрутизатор
Сетевой маршрутизатор локальной сети — это «сердце» сети, отвечающее за распределение трафика, подключение к интернету, безопасность и сегментацию (VLAN).
Для офиса на 24 рабочих места выбирают гигабитные модели с аппаратным NAT, поддержкой VPN и QoS, возможностью балансировки между двумя провайдерами.

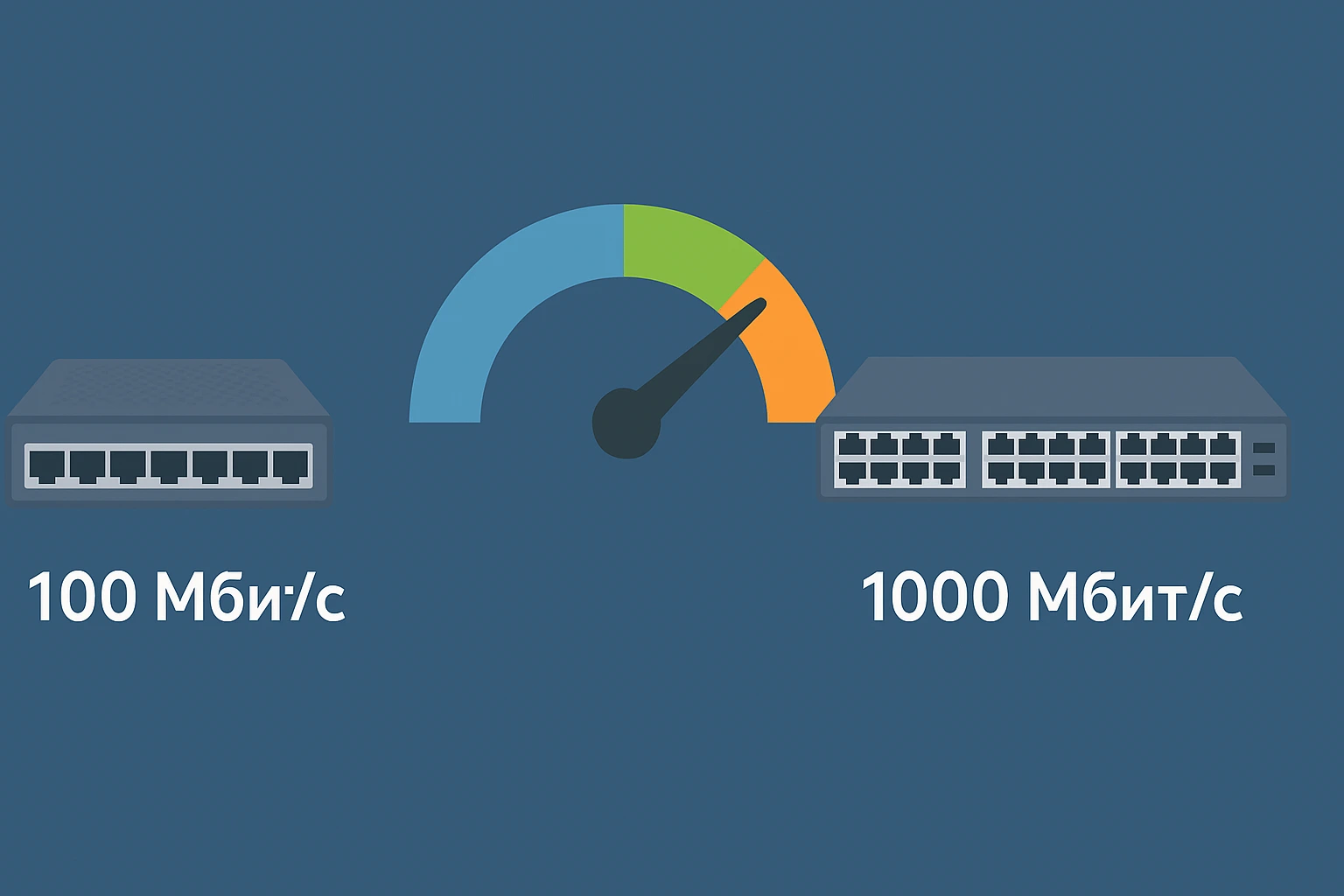

Гигабитный коммутатор на 24 порта
Гигабитный коммутатор — ключевой элемент офисной локальной сети. Он объединяет все рабочие станции, принтеры, IP-телефоны и серверы в единую структуру, обеспечивая передачу данных на скорости 1 Гбит/с без потери пакетов и задержек. Для офиса на 24 рабочих места оптимальным выбором станет управляемый коммутатор с возможностью тонкой настройки параметров сети.
Современные модели поддерживают VLAN для разделения трафика по сегментам (например, рабочие станции, IP-телефония, гости), QoS — для приоритезации критичных сервисов (голос, видеоконференции), а также функцию портового зеркалирования (Port Mirroring) для диагностики и мониторинга. Эти возможности позволяют эффективно управлять пропускной способностью и предотвращать перегрузку каналов.
При выборе коммутатора важно учитывать скорость коммутации и пропускную способность матрицы — она должна соответствовать суммарному трафику всех портов и обеспечивать одновременную передачу данных без узких мест. Для крупных рабочих групп или использования нескольких этажей желательно наличие аплинков SFP/SFP+ для подключения к магистральному коммутатору или серверному оборудованию по оптоволокну.
PoE-коммутатор
Сетевой PoE-коммутатор используется для питания точек доступа, IP-телефонов и камер видеонаблюдения по технологии Power over Ethernet, без необходимости прокладывать отдельную линию электропитания. Такое решение значительно упрощает монтаж, особенно в офисах с подвесными потолками или стеклянными перегородками, где важно сохранить эстетичный внешний вид и минимизировать количество проводов.
При выборе оборудования необходимо учитывать суммарный PoE-бюджет — общий запас мощности, который распределяется между портами. Он должен покрывать потребление всех подключённых устройств с запасом не менее 30 % от расчётной нагрузки. Например, если каждая точка доступа потребляет 13 Вт, а всего их четыре, суммарная мощность PoE-коммутатора должна составлять не менее 70 Вт, лучше — 90 Вт и выше.
Для стабильной работы беспроводной сети рекомендуется использовать гигабитные PoE-коммутаторы, поскольку точки доступа Wi-Fi 6 (например, Grandstream GWN7660E) способны передавать большие объёмы данных и требуют высокой пропускной способности канала.
При выборе модели стоит обращать внимание на наличие защиты от перегрузки, управление PoE по портам и функцию приоритезации питания. Эти возможности особенно важны в корпоративных сетях, где к одному коммутатору могут быть подключены устройства разных классов и критичности.
Бесшовные точки доступа Wi-Fi
Для беспроводного покрытия в офисе используются четыре точки Grandstream GWN7660e стандарта Wi-Fi 6. Корпоративные бесшовные точки доступа WiFi обеспечивают высокую скорость соединения, низкие задержки и стабильную работу при одновременном подключении большого числа устройств. Благодаря поддержке технологии MU-MIMO и интеллектуальному распределению нагрузки трафик распределяется равномерно, что исключает перегрузку при пиковых нагрузках в переговорных или open space-зонах.
Функция бесшовного роуминга позволяет сотрудникам свободно перемещаться по офису, не теряя связь во время видеозвонков или работы в облачных сервисах. Управление всей Wi-Fi-инфраструктурой осуществляется централизованно через встроенный контроллер или веб-интерфейс, где можно задать приоритеты трафика, гостевую сеть и правила безопасности.
Для стабильной работы в корпоративной среде рекомендуется выделять отдельные VLAN для Wi-Fi и использовать PoE-питание от гигабитного коммутатора — это упрощает монтаж и исключает необходимость дополнительных розеток в потолке. При правильной настройке такие точки обеспечивают уверенный приём сигнала на всей площади офиса и формируют единую беспроводную зону без «мертвых» участков.
Кабельная система
Проводная часть сети должна быть выполнена качественно и с соблюдением стандартов. Основной материал — витая пара категории 6, позволяющая передавать данные на скорости до 1 Гбит/с при длине линии до 100 м.
Для магистралей между этажами или к точкам доступа можно использовать экранированный кабель FTP. Правильная укладка в кабель-каналах и маркировка розеток упрощают обслуживание.
Чтобы сеть была устойчивой и соответствовала стандартам, используйте сетевой UTP-кабель для локальной сети известных производителей с медными жилами и подтверждённой категорией — это гарантия стабильной работы при высокой нагрузке.
3. Монтаж и настройка
Профессиональная установка локальной сети — не менее важна, чем выбор оборудования. Опытные монтажники выполняют трассировку кабеля, установку шкафов и коммутацию патч-панелей, проверяют каждую линию специализированным тестером и фиксируют результаты измерений в техническом отчёте. Это позволяет гарантировать соответствие параметров сети стандартам передачи данных и предотвратить скрытые дефекты, которые могут проявиться позже.
Квалифицированные специалисты учитывают радиус изгиба кабеля, допустимую длину сегментов, электромагнитную совместимость и резерв по длине трасс. Монтаж локальной сети выполняется с аккуратной укладкой проводов в лотки и кабель-каналы, чтобы обеспечить лёгкое обслуживание и минимальные потери сигнала.
После физического монтажа проводится полная конфигурация сети: создаются VLAN для изоляции трафика, настраивается QoS для приоритезации голоса и видео, выполняется сегментация гостевого Wi-Fi и IP-телефонии. Инженеры также создают резервные копии конфигураций и документацию по проекту, что облегчает дальнейшее сопровождение и модернизацию системы.
4. Рекомендации по надёжности и расширению
- Резервирование: два интернет-канала и отказоустойчивый маршрутизатор защищают от простоев.
- Мониторинг: система логирования и SNMP-наблюдения помогает контролировать состояние оборудования.
- Безопасность: изоляция VLAN, управление доступом, актуальные обновления прошивок.
- Масштабирование: предусмотрите запас портов и PoE-мощности под новые рабочие места и оборудование.
Для помещений с большим количеством пользователей и активным трафиком заранее закладывайте инфраструктуру под бесшовные точки доступа WiFi для офиса — это обеспечит стабильный сигнал и удобное управление сетью.
5. Итоги
Развертывание офисной локальной сети на 24 рабочих места требует комплексного подхода: качественного проектирования, правильного подбора оборудования и профессионального монтажа. Серверный шкаф, маршрутизатор, гигабитные и PoE-коммутаторы, точки доступа и кабельная подсистема создают надёжный фундамент, который обеспечивает бесперебойную работу офиса, высокую скорость передачи данных и возможность дальнейшего масштабирования.
Такая инфраструктура не только повышает производительность сотрудников, но и минимизирует риски простоев, связанных с нестабильным подключением или ошибками конфигурации. Грамотно спроектированная сеть упрощает техническое обслуживание, обеспечивает безопасность корпоративных данных и остаётся гибкой для интеграции новых технологий — от VoIP-телефонии до интеллектуальных систем контроля доступа.
Инвестиции в качественное сетевое оборудование и профессиональную установку — это долгосрочное решение, которое обеспечивает стабильную работу компании, высокую эффективность и готовность к любым задачам цифровой трансформации.
