Бесперебойник для котла длительного горения и циркуляционного насоса

23.12.2019 (обновлено — 06.10.2026) 2 774

Для твердотопливного котла или котла длительного горения отключение электричества создаёт особую проблему: горение не прекращается мгновенно, а циркуляционный насос и автоматика отопления могут остановиться. Если система рассчитана на принудительную циркуляцию, прекращение движения теплоносителя способно привести к быстрому росту температуры в котле.

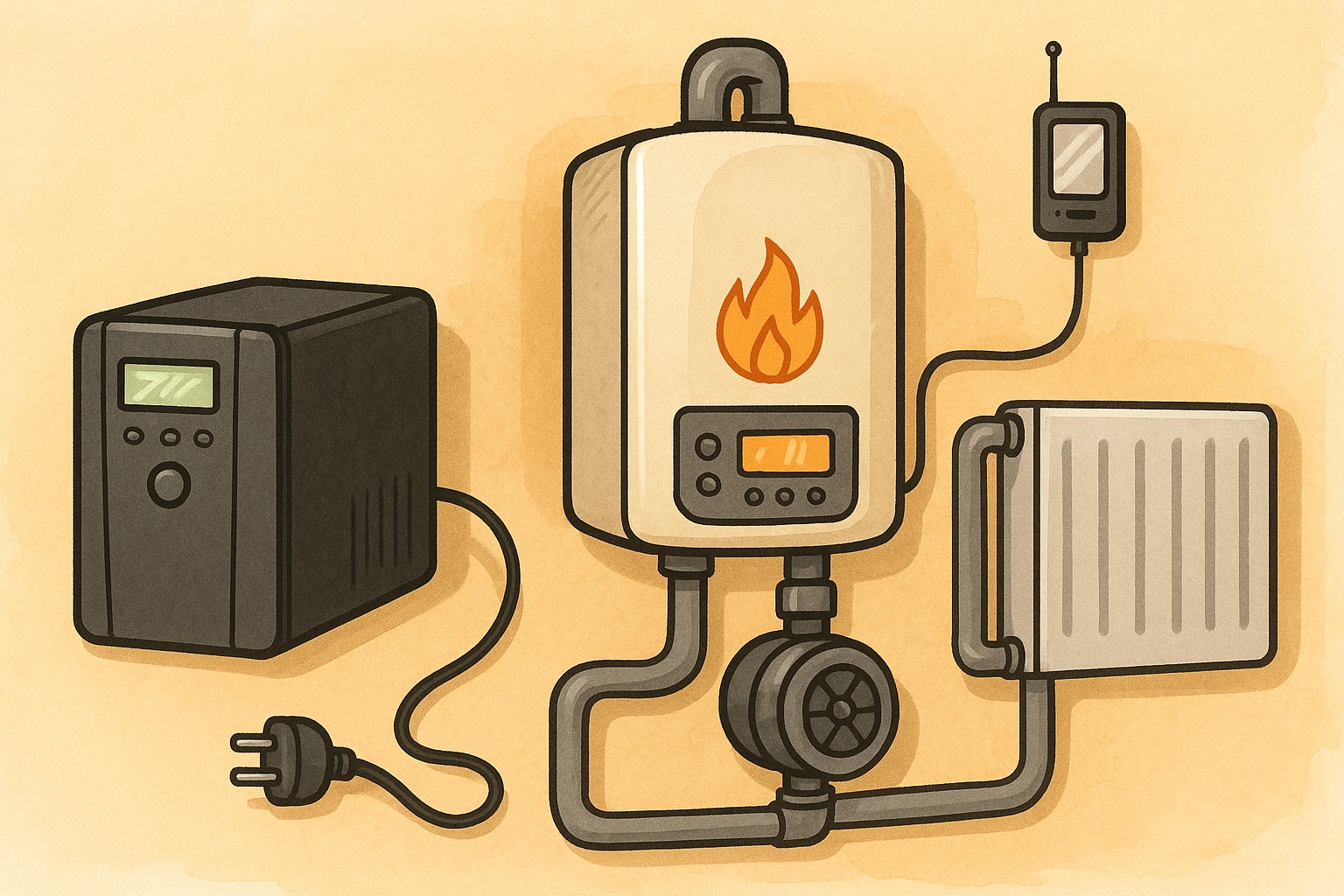

Бесперебойник для котла длительного горения и циркуляционного насоса

Поэтому бесперебойник для котла длительного горения нужен прежде всего для сохранения работы циркуляционных насосов, автоматики и другого электрооборудования системы отопления. Выбирать такой UPS необходимо по реальной нагрузке, пусковым характеристикам насосов, форме выходного напряжения и требуемому времени автономной работы.

Если речь идёт о современном газовом котле с электронной платой, системой розжига и фазозависимостью, требования несколько отличаются. Этот сценарий подробно разобран в статье как выбрать ИБП для газового котла.

Почему котлу длительного горения нужен бесперебойник

В твердотопливной системе после исчезновения электропитания невозможно мгновенно прекратить выделение тепла. Даже после закрытия подачи воздуха топливо продолжает гореть или тлеть, а тепло необходимо отводить от теплообменника.

При этом от электросети могут зависеть:

  • циркуляционный насос системы отопления;
  • насос загрузки бойлера или буферной ёмкости;
  • вентилятор или дымосос;
  • контроллер котла;
  • приводы клапанов;
  • комнатная и погодозависимая автоматика.

Если циркуляция теплоносителя построена только на насосах, их остановка при продолжающемся горении топлива становится значительно более критичной, чем обычное выключение бытового электроприбора.

Конкретные аварийные режимы и требования к безопасности зависят от конструкции котла и системы отопления, поэтому UPS не заменяет предусмотренные производителем механические и гидравлические средства защиты.

Что нужно подключать к ИБП

Перед выбором бесперебойника необходимо определить, какое оборудование действительно должно продолжать работу после отключения электроснабжения.

Оборудование Что учитывать
Циркуляционный насос Рабочую мощность, пусковой ток и требования двигателя к форме питающего напряжения
Контроллер котла Номинальную мощность и требования производителя к качеству электропитания
Вентилятор или дымосос Рабочую и пусковую мощность электродвигателя
Дополнительные насосы Количество одновременно работающих устройств и их суммарную нагрузку
Автоматика Клапаны, контроллеры и другое оборудование, необходимое для безопасной работы системы

Подключать к UPS всю котельную без необходимости не всегда рационально. Чем меньше резервируемая нагрузка, тем проще обеспечить длительную автономную работу при той же батарейной системе.

Как рассчитать мощность ИБП для котла и насоса

Выбор начинается с суммарной мощности оборудования, которое будет подключено к UPS. Но простого сложения номинальных значений в ваттах может быть недостаточно.

Для циркуляционных насосов, вентиляторов и других устройств с электродвигателями необходимо учитывать не только рабочую мощность, но и пусковую нагрузку. В момент запуска двигатель может кратковременно потреблять значительно больше номинального значения.

Поэтому универсальное правило вроде «добавить 20% или 30%» подходит не для каждой системы.

Необходимо проверить:

  • рабочую мощность всей нагрузки;
  • максимальную мощность одновременно включаемого оборудования;
  • пусковые характеристики насосов и вентиляторов;
  • допустимую мощность UPS в ваттах;
  • перегрузочную способность конкретной модели.

Подробно принципы подбора мощности разобраны в материале как рассчитать мощность ИБП по нагрузке.

Нужно подобрать бесперебойник для котла? Сообщите мощность котла, модель и количество циркуляционных насосов и требуемое время автономной работы. Поможем определить необходимую мощность UPS и батарейную конфигурацию. Получить расчёт в WhatsApp

Почему для циркуляционного насоса важна чистая синусоида

Для насосов с асинхронными и другими чувствительными к форме напряжения электродвигателями желательно использовать источник питания с чистой синусоидой на выходе.

Искажённая или грубо аппроксимированная форма напряжения может приводить к повышенному шуму, нагреву двигателя, снижению момента и нестабильной работе некоторых насосов.

Поэтому при выборе UPS необходимо смотреть не только на мощность, но и на характеристику выходного сигнала именно в батарейном режиме.

Если производитель насоса или котельной автоматики предъявляет отдельные требования к параметрам питающей сети, приоритет имеют именно эти требования.

Обязательно ли использовать Online UPS

Online UPS не является обязательным решением для каждого твердотопливного котла. Выбор топологии зависит от качества электросети, требований подключаемого оборудования и необходимого уровня защиты.

Для некоторых систем может подойти качественный Line-Interactive UPS с чистой синусоидой и достаточной перегрузочной способностью. Если сеть нестабильна, оборудование чувствительно к качеству питания или необходимо максимально предсказуемое выходное напряжение, чаще рассматривают модели Online Double Conversion.

Вариант Когда рассматривать
Line-Interactive с чистой синусоидой Относительно стабильная сеть, совместимые насосы и автоматика, умеренные требования к качеству питания
Online Double Conversion Нестабильная сеть, чувствительная автоматика, повышенные требования к качеству выходного напряжения
Инвертор + аккумуляторная система Когда требуется продолжительная автономность и система специально проектируется для резервного электропитания отопления

Online-модели представлены в разделе Online ИБП, а решения для длительной автономной работы также стоит сравнивать с инверторами.

ИБП или инвертор с аккумулятором — что лучше для отопления

Если необходимо только пережить кратковременные отключения электроснабжения, готовый UPS может быть наиболее простым вариантом. Когда требуется несколько часов автономной работы, особенно при относительно небольшой постоянной нагрузке, имеет смысл отдельно рассмотреть инверторную систему с внешними аккумуляторами.

Принципиальная разница заключается не только в названии устройства.

Необходимо сравнить:

  • выходную мощность;
  • форму напряжения;
  • пусковую способность;
  • напряжение батарейной системы;
  • зарядный ток;
  • поддерживаемые типы аккумуляторов;
  • необходимое время восстановления батарей после разряда.

Подробный расчёт системы «инвертор + аккумулятор» приведён в статье как рассчитать инвертор и аккумулятор по нагрузке и времени работы.

Как рассчитать время автономной работы котла

Нельзя определить автономность только по надписи «100 Ah» на аккумуляторе. Для расчёта необходимо учитывать как минимум напряжение батарейной системы и мощность нагрузки.

Например, аккумуляторная система 12 В × 100 А·ч и система 24 В × 100 А·ч имеют одинаковое значение ёмкости в ампер-часах, но существенно различаются по запасённой энергии.

При этом использовать простое произведение напряжения на ёмкость как гарантированное время работы тоже нельзя.

Реальная доступная энергия будет ниже из-за:

  • КПД преобразователя;
  • допустимой глубины разряда;
  • характеристик аккумулятора;
  • тока разряда;
  • температуры;
  • состояния батарей;
  • порогов отключения конкретного UPS или инвертора.

Поэтому автономность лучше определять по данным производителя конкретного оборудования или рассчитывать для выбранной батарейной конфигурации.

Общие принципы подробно разобраны в статье от чего зависит время автономной работы ИБП.

Какие аккумуляторы использовать

Тип аккумулятора должен быть совместим с зарядным устройством UPS или инвертора. Нельзя выбирать батарею только по её ёмкости.

Для систем резервного питания могут использоваться AGM, GEL и другие аккумуляторные технологии, но характеристики зарядки, допустимое напряжение и режим эксплуатации должны соответствовать требованиям производителя оборудования.

Особого внимания требует применение литиевых аккумуляторов: наличие BMS само по себе не гарантирует совместимость с любым UPS или зарядным устройством.

Аккумуляторы для систем резервного питания представлены в разделе аккумуляторные батареи.

Что особенно важно для котла длительного горения

Для такого отопительного оборудования резервное питание рассматривают не только как вопрос комфорта. При продолжающемся горении топлива необходимо обеспечить предусмотренный проектом отвод тепла.

Поэтому перед покупкой UPS желательно понимать:

  • останавливается ли циркуляция полностью при исчезновении электричества;
  • предусмотрена ли естественная циркуляция теплоносителя;
  • есть ли теплоаккумулятор;
  • какие насосы должны оставаться включёнными;
  • сколько времени система должна работать автономно;
  • какие средства аварийной защиты предусмотрены производителем котла.

Источник бесперебойного питания является частью системы резервирования, но не должен заменять штатные средства защиты котла от перегрева.

Типичные ошибки при выборе бесперебойника для котла

  • Выбирать UPS только по номинальной мощности насоса. Не учитывается пусковая нагрузка двигателя.
  • Не проверять форму выходного напряжения. Насос может работать шумно или нестабильно.
  • Считать автономность только по ампер-часам. Не учитываются напряжение батарейной системы и реальные потери.
  • Подключать слишком много нагрузки. Это сокращает время работы отопления от батарей.
  • Произвольно увеличивать количество аккумуляторов. UPS должен поддерживать конкретную батарейную конфигурацию.
  • Считать Online обязательным для любого котла. Топология выбирается по требованиям конкретной системы.
  • Игнорировать штатную защиту отопления. UPS не заменяет технические решения, предусмотренные производителем котла.

Как выбрать бесперебойник для котла длительного горения

Последовательность выбора можно свести к нескольким шагам:

  1. Определите оборудование, которое необходимо резервировать.
  2. Посчитайте его рабочую мощность.
  3. Проверьте пусковые характеристики насосов и вентиляторов.
  4. Определите требования к форме выходного напряжения.
  5. Выберите подходящую топологию UPS или инверторную систему.
  6. Задайте требуемое время автономной работы.
  7. Рассчитайте батарейную конфигурацию.
  8. Проверьте совместимость всех компонентов между собой.

Если используется газовый котёл с электронной системой розжига, контролем пламени и фазозависимостью, рекомендуем отдельно посмотреть материал об ИБП для газового котла.

Подберём резервное питание для системы отопления Отправьте модель котла, параметры циркуляционных насосов и желаемое время автономной работы. Специалисты «Авантаж Маркет» помогут подобрать UPS, инвертор и аккумуляторную систему с доставкой по Казахстану. Подобрать решение в WhatsApp

Бесперебойник для котла: ответы на частые вопросы

Какой бесперебойник нужен для котла длительного горения?

ИБП выбирают по мощности всех резервируемых устройств, пусковым характеристикам насосов, требуемой форме выходного напряжения и необходимой автономности. Для систем с циркуляционными насосами обычно предпочтителен выход с чистой синусоидой.

Нужна ли чистая синусоида для циркуляционного насоса?

Для многих насосов чистая синусоида является предпочтительным вариантом, поскольку форма напряжения влияет на работу электродвигателя. Окончательные требования необходимо проверять по документации конкретного насоса.

Обязательно ли покупать Online UPS для твердотопливного котла?

Нет. Подходящий Line-Interactive UPS с чистой синусоидой также может использоваться, если его характеристики соответствуют нагрузке и качеству электросети. Online UPS чаще выбирают при нестабильной сети или повышенных требованиях к качеству питания.

Как рассчитать мощность ИБП для котла и насоса?

Необходимо сложить рабочую мощность оборудования, которое будет подключено одновременно, а затем проверить пусковую нагрузку насосов и вентиляторов и допустимую перегрузочную способность конкретного UPS. Универсальный процент запаса подходит не для каждой системы.

Сколько времени котёл может работать от аккумулятора?

Автономность зависит от мощности нагрузки, напряжения и ёмкости батарейной системы, КПД преобразователя, характеристик аккумуляторов, температуры и допустимой глубины разряда. Поэтому значение в ампер-часах само по себе не определяет время работы.

Что лучше для котла — UPS или инвертор с аккумулятором?

Для относительно короткого резервирования удобен готовый UPS. Если требуется продолжительная автономная работа, имеет смысл сравнить его с инверторной системой и внешними аккумуляторами. Выбор зависит от мощности нагрузки, времени работы, типа аккумуляторов и требований к качеству выходного напряжения.
